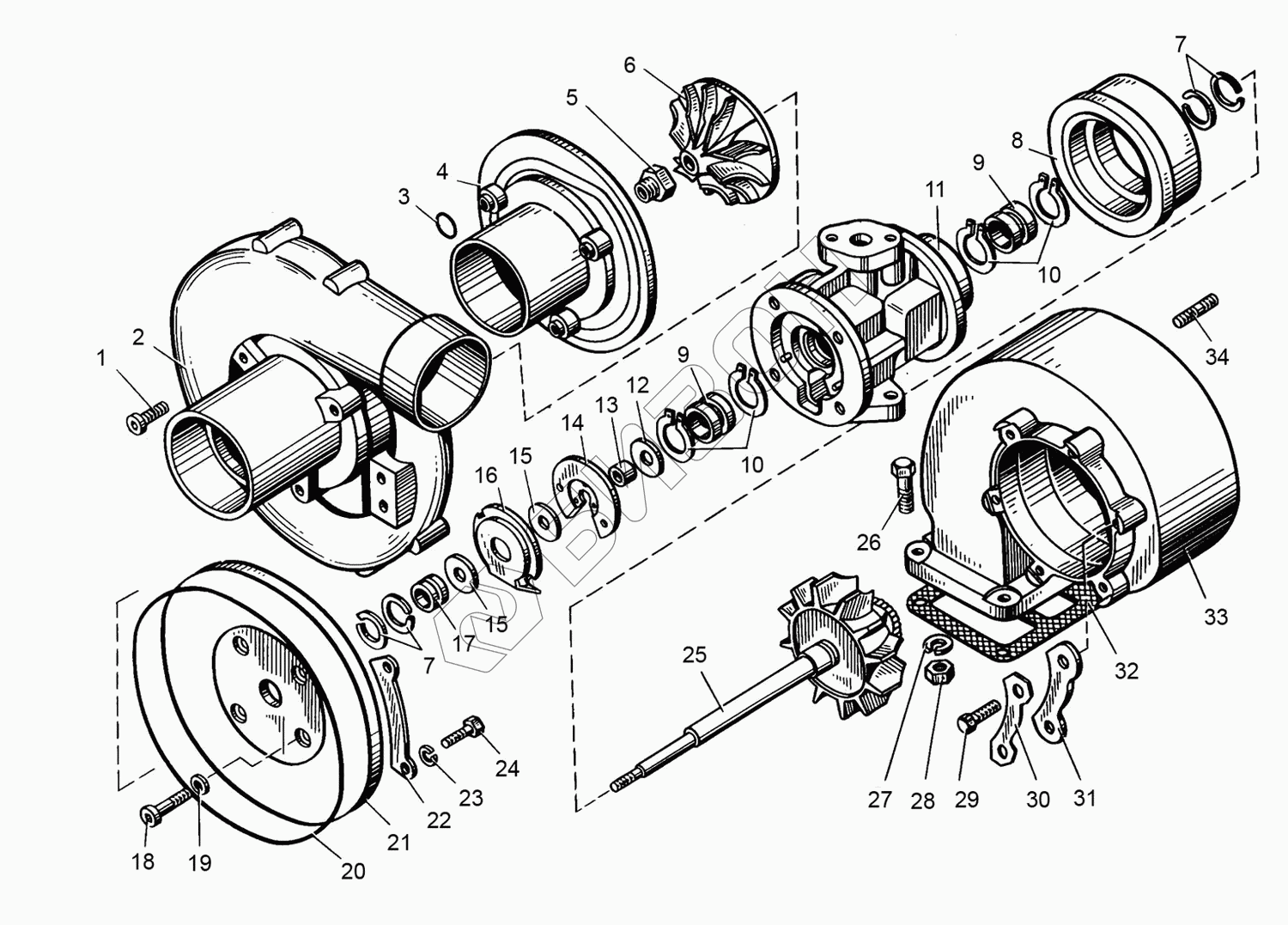

Графический каталог запасных частей к технике: ТМЗ-8424.10-031. Турбокомпрессор(УСТРОЙСТВО)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
399 0033 091
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали Цена
399 0033 091 399 0033 091 Турбокомпрессор К-36-91-01 (4070/42.22)
Загрузка ...
1 611 103 0870 Винт
Загрузка ...
2 399 6723 015 Крышка корпуса
Загрузка ...
3 611 740 5084 Шайба
Загрузка ...
4 399 6723 020 Корпус компрессора
Загрузка ...
5 399 2662 002 Гайка
Загрузка ...
6 399 2902 011 Колесо компрессора
Загрузка ...
7 399 3100 022 Кольцо пружинное
Загрузка ...
8 399 2102 012 Тепловой экран
Загрузка ...
9 399 2331 002 Втулка подшипника
Загрузка ...
10 399 3401 002 Кольцо стопорное
Загрузка ...
11 399 6861 002 Корпус подшипников
Загрузка ...
12 399 2100 050 Маслоотражатель
Загрузка ...
13 399 2000 900 Втулка распорная
Загрузка ...
14 399 3231 002 Фланец упорный
Загрузка ...
15 399 2002 012 Кольцо упорное
Загрузка ...
16 399 4801 003 Экран маслосбрасывающий
Загрузка ...
17 399 2430 012 Втулка уплотнительная
Загрузка ...
18 399 2200 000 Винт
Загрузка ...
19 399 2001 005 Шайба
Загрузка ...
20 399 4500 012 Кольцо уплотнительное
Загрузка ...
21 399 2134 002 Крышка корпуса подшипника
Загрузка ...
22 399 3101 012 Пластина упорная
Загрузка ...
23 611 740 5082 Шайба
Загрузка ...
24 611 103 6183 Болт
Загрузка ...
25 399 1122 004 Ротор
Загрузка ...
26 201684-П29 Болт М10х1,25х45
Загрузка ...
27 312300-П2 Шайба 10,5
Загрузка ...
28 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
29 611 103 0873 Болт
Загрузка ...
30 399 4001 022 Пластина упорная
Загрузка ...
31 399 3201 022 Пластина упорная
Загрузка ...
32 238Ф-1118 158 Прокладка
Загрузка ...
33 399 6923 511 Корпус турбины
Загрузка ...
34 310437-П Шпилька
Загрузка ...
