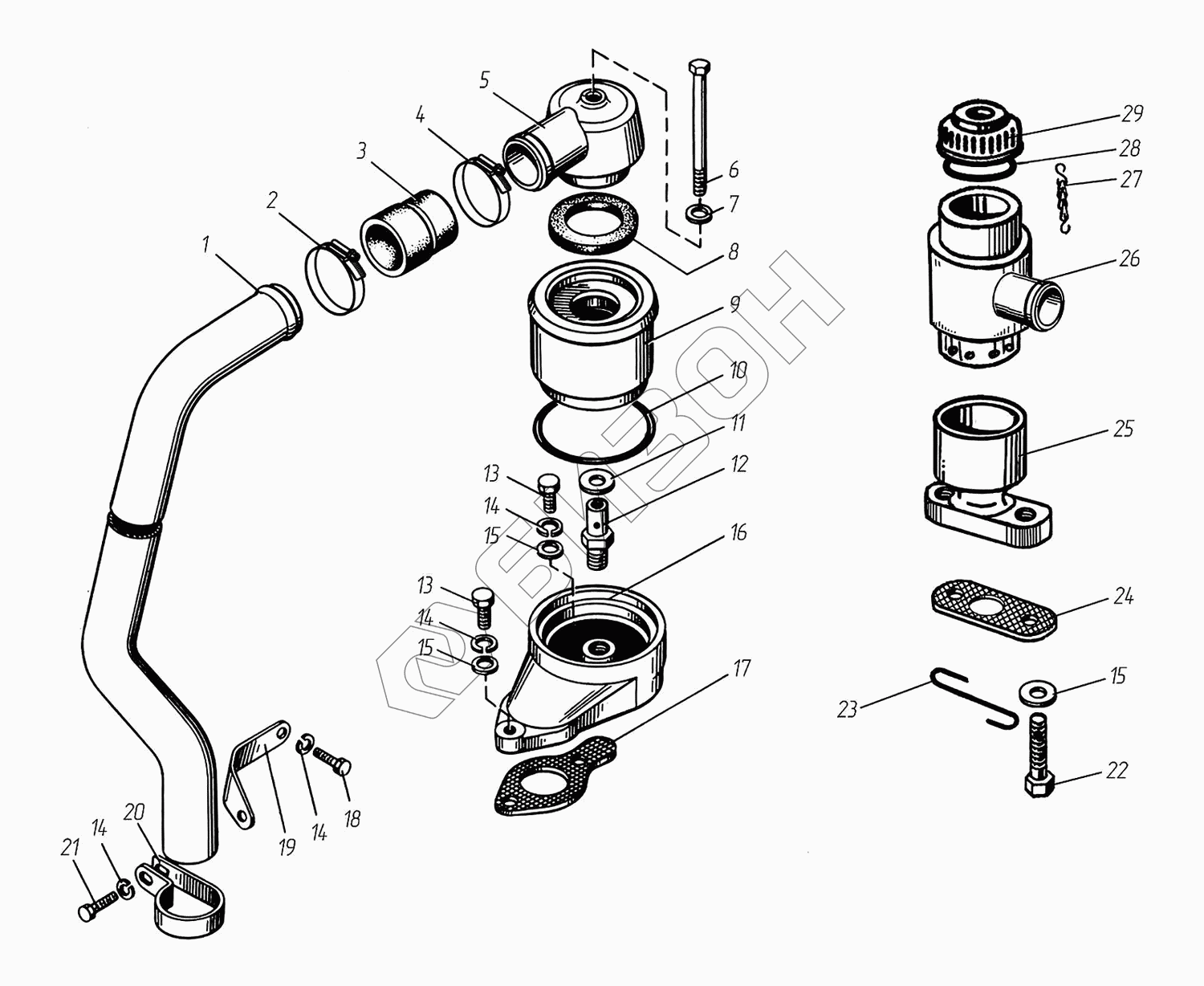

Графический каталог запасных частей к технике: ТМЗ-8424.10-031. Вентиляция картера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
842.1014100
8481.1014100-01
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
15
16
17
18
20
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1014100 842.1014100 Установка сапуна (в сборе)
Загрузка ...
8481.1014100-01 8481.1014100-01 Установка сапуна (в сборе)
Загрузка ...
1 842.1014149 Труба отвода газов
Загрузка ...
2 288708 Хомут TORRO S40-60/9C7-W1
Загрузка ...
3 842.1014138 Патрубок переходной
Загрузка ...
4 288706 Хомут TORRO S25-40/9C7-W1
Загрузка ...
5 841.1014142 Крышка сапуна
Загрузка ...
6 840.1014576 Болт М8-6gх108
Загрузка ...
7 312638-П Шайба 8
Загрузка ...
8 840.1014136 Прокладка крышки
Загрузка ...
9 841.1014107 Стакан сапуна наружный
Загрузка ...
10 25 3111 2196 Кольцо 086-092-36-2-1
Загрузка ...
11 312316-П29 Шайба 12
Загрузка ...
12 840.1014129 Штуцер сапуна
Загрузка ...
13 201460-П29 Болт М8х30
Загрузка ...
14 252135-П2 Шайба 8.Т
Загрузка ...
15 252005-П29 Шайба 8
Загрузка ...
16 8423.1014182 Корпус сапуна
Загрузка ...
17 8423,1014128 Прокладка сапуна
Загрузка ...
18 201456-П29 Болт М8х20
Загрузка ...
20 315450-П29 Кляммер
Загрузка ...
22 45 9356 1195 Болт 2.М8-6gх22
Загрузка ...
23 258257-П29 Шплинт 1,2х275
Загрузка ...
24 8481.1014128-10 Прокладка
Загрузка ...
25 8481.1014125-10 Проставка сапуна
Загрузка ...
26 236-1014104 Сапун (в сборе)
Загрузка ...
27 201-1114064-А Цепочка крышки
Загрузка ...
28 201-1114065-А2 Прокладка крышки маслоналивного патрубка
Загрузка ...
29 201-1114060-A Крышка маслоналивного патрубка (в сборе)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
