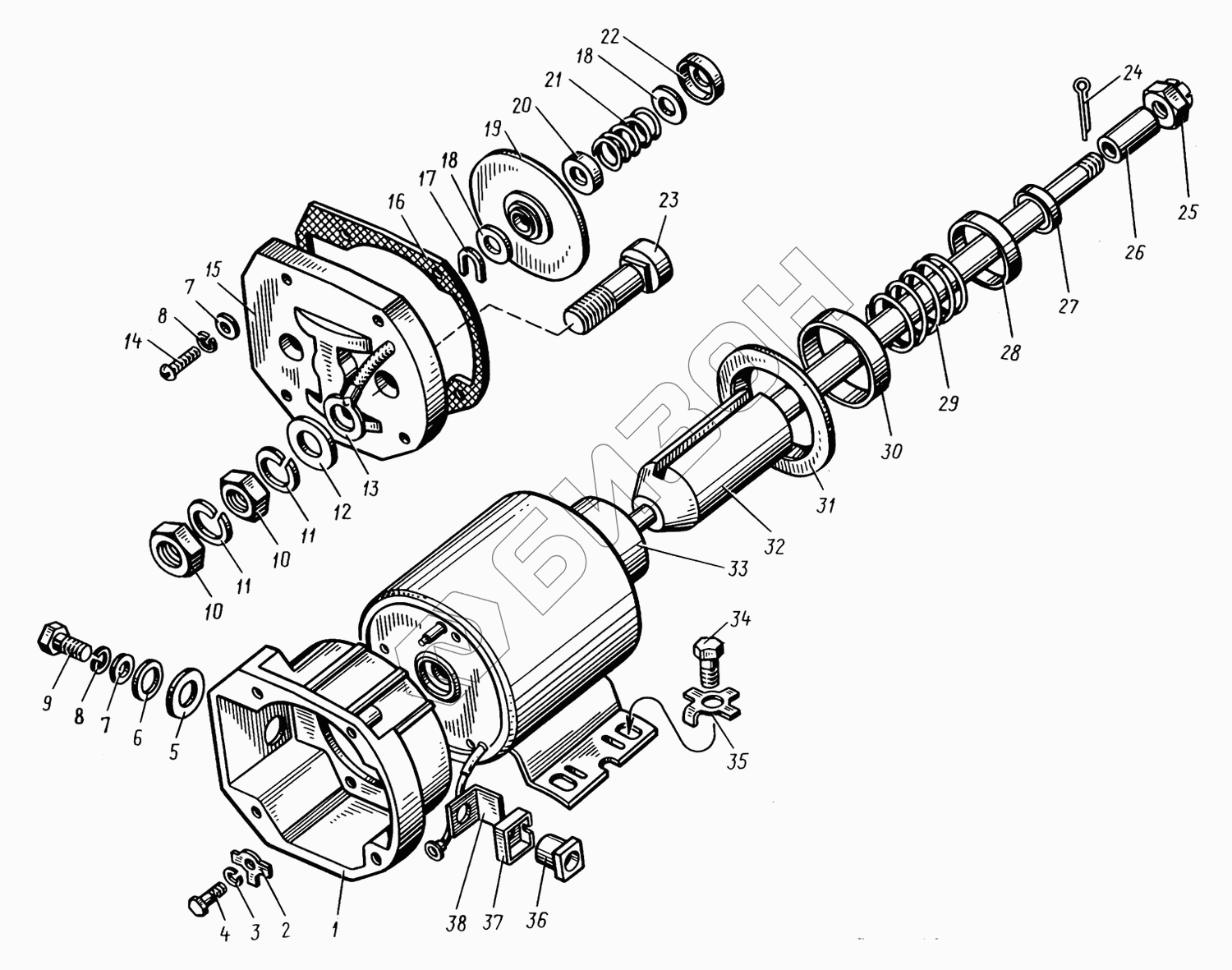

Графический каталог запасных частей к технике: ТМЗ-8424.10-033. Реле стартера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали Цена
25.3708 800 25.3708 800 Реле стартера (в сборе)
Загрузка ...
1 РС25.3708 002-В Корпус реле
Загрузка ...
2 МХ-1032 Шайба замковая
Загрузка ...
3 Х-1482 Шайба
Загрузка ...
4 МХ-1215 Болт
Загрузка ...
5 МХ-0434 Шайба
Загрузка ...
6 I-МЮ-37 Шайба
Загрузка ...
7 8Х-1497 Шайба
Загрузка ...
8 Х-4001 Винт
Загрузка ...
9 МХ-1146 Болт
Загрузка ...
10 Х2-9302 Гайка
Загрузка ...
11 7Х-4289 Шайба
Загрузка ...
12 МХ-0825 Шайба
Загрузка ...
13 540244 Наконечник
Загрузка ...
14 МХ-1020 Винт
Загрузка ...
15 РС25.3708 080 Крышка реле
Загрузка ...
16 РС25.3708 006-Б Прокладка
Загрузка ...
17 РС25.3708 013 Скоба
Загрузка ...
18 МХ-0021 Шайба
Загрузка ...
19 РС25.3708 030 Контактный диск
Загрузка ...
20 ВМ-335-37 Шайба
Загрузка ...
21 РС25.3708 007 Пружина
Загрузка ...
22 РС100-3708 003 Шайба
Загрузка ...
23 РС25.3708 011 Контактный болт
Загрузка ...
24 45 9871 1018 Шплинт
Загрузка ...
25 25.3708 802 Гайка
Загрузка ...
26 25.3708 801 Втулка
Загрузка ...
27 25.3708 806 Шайба
Загрузка ...
28 25.3708 802 Гайка
Загрузка ...
29 18.3708 011 Пружина
Загрузка ...
30 25.3708 805 Чашка
Загрузка ...
31 25.3708 803 Прокладка
Загрузка ...
32 25.3708 850 Якорь реле
Загрузка ...
33 РС103-3708 100 Ярмо с катушкой
Загрузка ...
34 МХ-1126 Болт
Загрузка ...
35 МХ-0287 Шайба стопорная
Загрузка ...
36 РС25.3708 014 Втулка
Загрузка ...
37 РС25.3708 015 Втулка
Загрузка ...
38 РС25.3708 016 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
