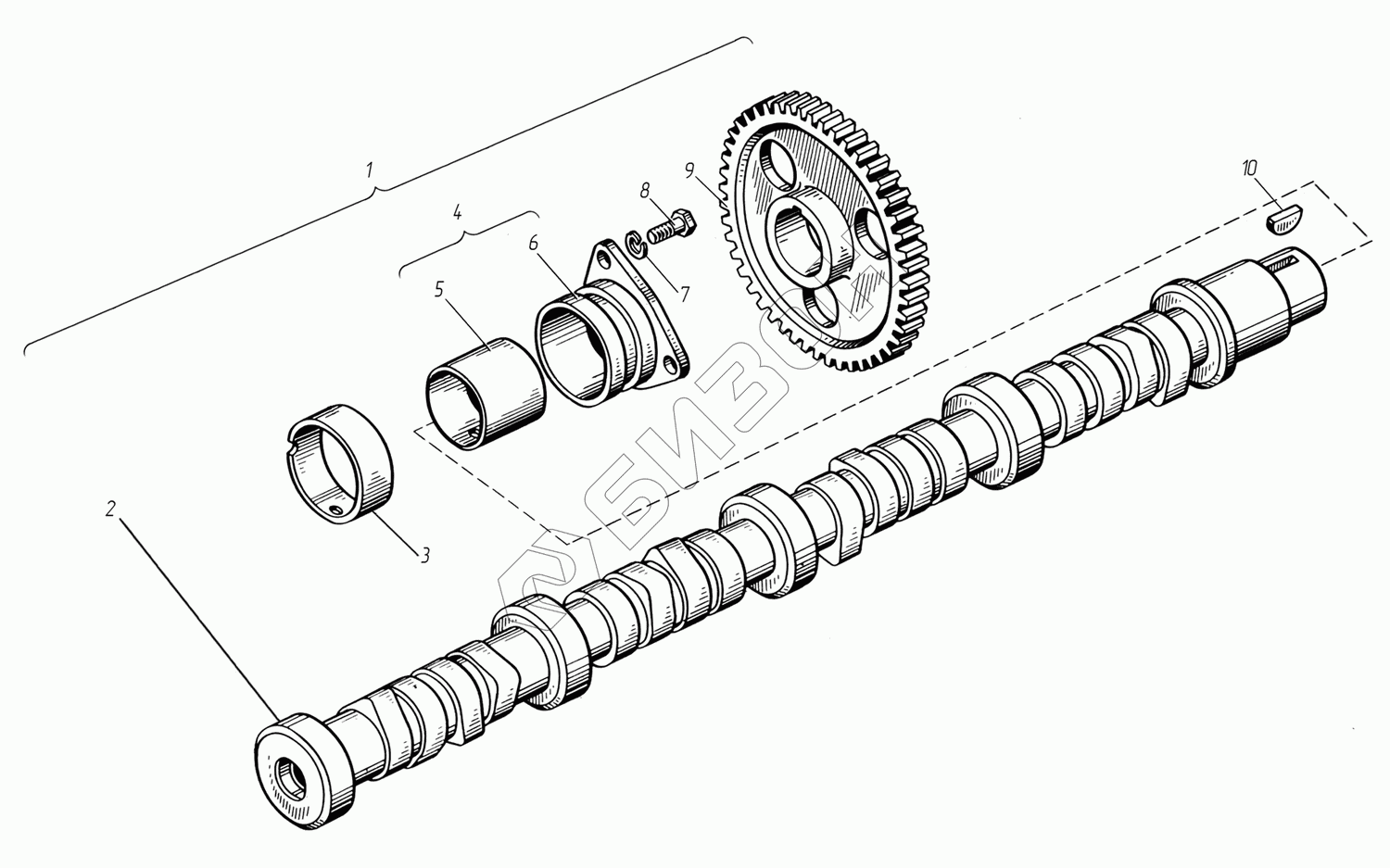

Графический каталог запасных частей к технике: ТМЗ-8424.10-03. Распределительный вал

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 842.1006 010-10 Вал распределительный с шестерней (в сборе)
Загрузка ...
2 846.1006 015 Вал распределительный
Загрузка ...
3 840.1006 037-10 Втулка
Загрузка ...
4 842.1006032-02 Подшипник распределительного вала задний
Загрузка ...
5 840.1006 026-10 Втулка задняя
Загрузка ...
6 840.1006 033-11 Корпус подшипника
Загрузка ...
7 252135-П2 Шайба 8.Т
Загрузка ...
8 45 9347 6523 Болт М8х22
Загрузка ...
9 840.1006 214-01 Шестерня
Загрузка ...
10 45 9824 6265 Шпонка 25х5х10
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
