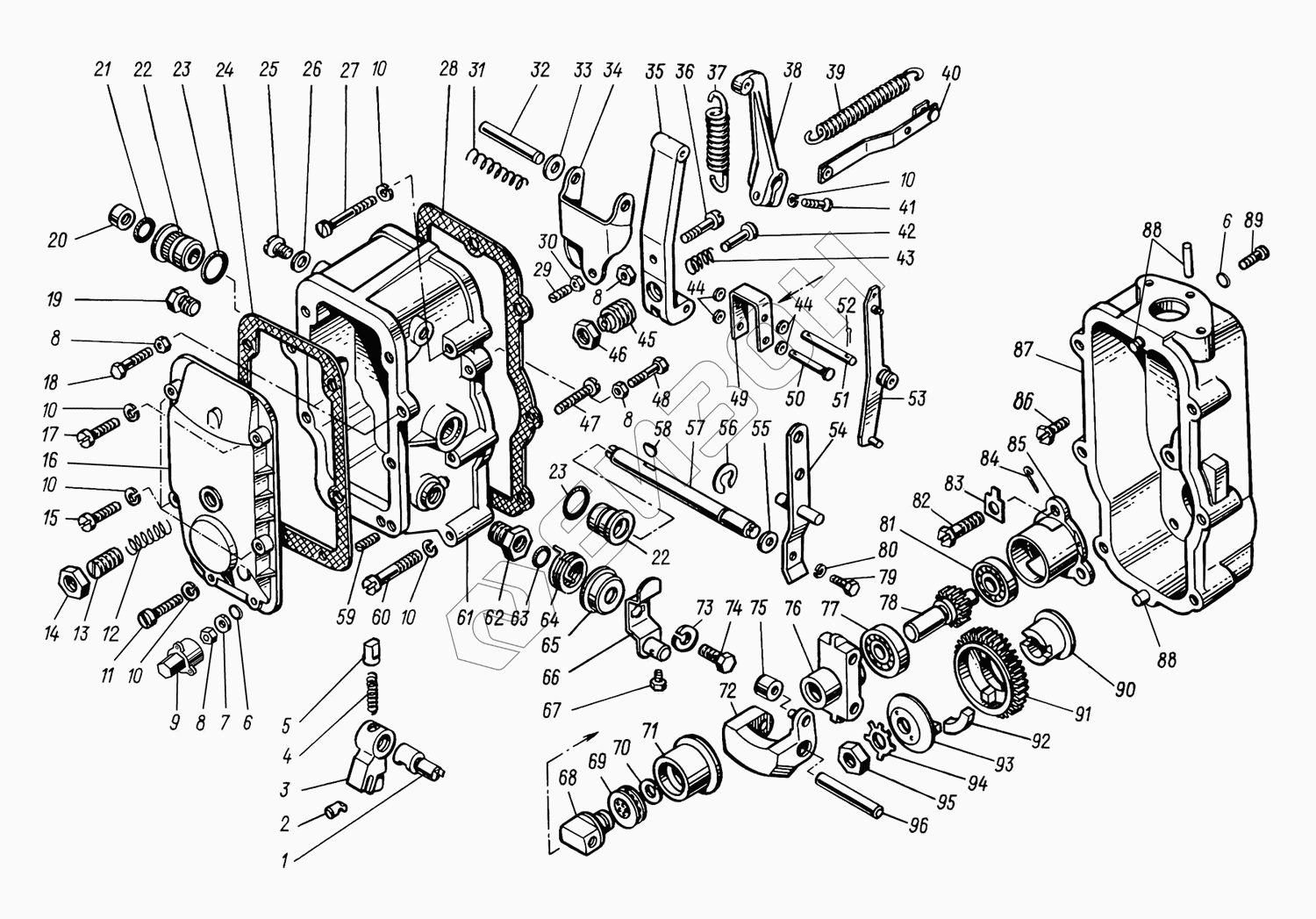

Графический каталог запасных частей к технике: ТМЗ-8424.10-03. Регулятор частоты вращения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
175.1110 200
175.1110 304
90.1110 462-10
1
2
3
4
5
6
6
7
8
8
8
8
9
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
88
89
90
91
92
93
94
95
96
Позиция на иллюстрации Заводской номер детали Название детали Цена
175.1110 200 175.1110 200 Винт регулировочный (подбор)
Загрузка ...
175.1110 304 175.1110 304 Державка грузов
Загрузка ...
90.1110 462-10 90.1110 462-10 Пружина регулятора
Загрузка ...
1 236-1110 136-Б Ось кулисы
Загрузка ...
2 60.1110 220-02 Ползун кулисы
Загрузка ...
3 60.1110 132 Кулиса
Загрузка ...
4 175.1110 227 Пружина фиксатора
Загрузка ...
5 236-1110 372-Б Фиксатор кулисы
Загрузка ...
6 25 3111 2013 Кольцо 005-008-19-2-1
Загрузка ...
7 312 370 Шайба
Загрузка ...
8 250508-П29 Гайка М6
Загрузка ...
9 852 920 Гайка колпачковая
Загрузка ...
10 252154-П29 Шайба 6.Л
Загрузка ...
11 310611-П29 Винт
Загрузка ...
12 236-1110 490 Пружина буферная
Загрузка ...
13 60.1110 492-10 Корпус буферной пружины
Загрузка ...
14 311511-П15 Контргайка
Загрузка ...
15 852380-П29 Винт
Загрузка ...
16 60.1110 498-01 Крышка смотрового люка
Загрузка ...
17 310600-П29 Винт
Загрузка ...
18 852003-П29 Болт регулировочный
Загрузка ...
19 852880-П29 Пробка
Загрузка ...
20 313955-П29 Заглушка
Загрузка ...
21 236-1110 482 Кольцо уплотнительное
Загрузка ...
22 236-1110 476-Б Втулка вала
Загрузка ...
23 25 3111 3064 Кольцо 016-020-25-2-2
Загрузка ...
24 236-1110 499-А3 Прокладка крышки смотрового люка
Загрузка ...
25 852369-П29 Винт-заглушка
Загрузка ...
26 852 205 Шайба
Загрузка ...
27 310612-П29 Винт
Загрузка ...
28 236-1110 154-А Прокладка крышки регулятора
Загрузка ...
29 852 364 Винт
Загрузка ...
30 250511-П15 Гайка М8х1
Загрузка ...
31 236-1110 089 Пружина компенсационная
Загрузка ...
32 236-1110 088 Ось рычагов
Загрузка ...
33 312700-П15 Шайба
Загрузка ...
34 60.1110 080 Рычаг двуплечий
Загрузка ...
35 238НБ-1110 406-А2 Рычаг регулятора
Загрузка ...
36 852350-П15 Винт регулировочный
Загрузка ...
37 60 1110 462 Пружина регулятора
Загрузка ...
38 60.1110 466 Рычаг пружины
Загрузка ...
39 60.1110 438 Пружина рычага рейки с зацепом (в сборе)
Загрузка ...
40 423.1110 454-01 Тяга рейки с планкой пружинной и щитком
Загрузка ...
41 45 9346 5503 Болт
Загрузка ...
42 423.1110 412 Корректор
Загрузка ...
43 240Б-1110 414-Б Пружина корректора
Загрузка ...
44 312370-П29 Шайба
Загрузка ...
45 240Б-1110 416 Корпус пружины корректора
Загрузка ...
46 311512-П15 Контргайка
Загрузка ...
47 852 357 Винт регулировочный
Загрузка ...
48 852020-П29 Болт регулировочный
Загрузка ...
49 236-1110 433 Серьга регулятора
Загрузка ...
50 317849-П15 Палец
Загрузка ...
51 236-1110 066 Ось упорной пяты
Загрузка ...
52 258012-П15 Шплинт разводной
Загрузка ...
53 60.1110 441-01 Рычаг рейки (в сборе)
Загрузка ...
54 236-1110 151 Рычаг управления регулятором
Загрузка ...
55 312347-П15 Шайба
Загрузка ...
56 236-1110 471 Кольцо пружинное упорное
Загрузка ...
57 902.1110 467-10 Вал рычага пружины
Загрузка ...
58 314003-П Шпонка сегментная
Загрузка ...
59 236-1110 200 Винт регулировочный (подбор)
Загрузка ...
60 852381-П29 Винт
Загрузка ...
61 60.1110 129 Крышка регулятора
Загрузка ...
62 236-1110 134-Б Ввертыш оси кулисы
Загрузка ...
63 236-1110 394 Кольцо уплотнительное
Загрузка ...
64 236-1110 396 Пружина возвратная
Загрузка ...
65 236-1110 398 Крышка пружины
Загрузка ...
66 42.1110 380-13 Рычаг останова (в сборе)
Загрузка ...
67 852006-П29 Болт
Загрузка ...
68 236-1110 065-Б Пята упорная
Загрузка ...
69 8102 Подшипник муфты грузов
Загрузка ...
70 236-1110 067 Кольцо пружинное
Загрузка ...
71 60.1110 006-02 Муфта грузов
Загрузка ...
72 175.1110320 Груз регулятора в сборе
Загрузка ...
73 252134-П29 Шайба 6.Т
Загрузка ...
74 201418-П29 Болт М6х16
Загрузка ...
75 236-1110 532 Ролик груза
Загрузка ...
76 175.1110 300 Державка грузов со стаканом (в сборе)
Загрузка ...
77 202 Подшипник ГОСТ 8338-75
Загрузка ...
78 236-1110 051-В Валик державки грузов
Загрузка ...
79 201416-П29 Болт М6х1х12
Загрузка ...
80 252134-П29 Шайба 6.Т
Загрузка ...
81 200 Шарикоподшипник
Загрузка ...
82 310140-П15 Болт
Загрузка ...
83 312529-П15 Шайба
Загрузка ...
84 236.1110 042 Стопор пружинный
Загрузка ...
85 236.1110 558-Б Стакан подшипников
Загрузка ...
86 311200-П29 Винт
Загрузка ...
87 84.1110 022 Корпус регулятора
Загрузка ...
88 258639-П15 Штифт
Загрузка ...
89 260003-П15 Палец
Загрузка ...
90 236-1110 518-Б Втулка ведущей шестерни
Загрузка ...
91 236-1110 516-Б2 Шестерня ведущая
Загрузка ...
92 236-1110 517-Б2 Сухарь шестерни
Загрузка ...
93 236-1110 521 Фланец втулки
Загрузка ...
94 312556-П15 Шайба стопорная
Загрузка ...
95 250634-П15 Гайка М14х1,5
Загрузка ...
96 236-1110 049 Ось груза регулятора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
