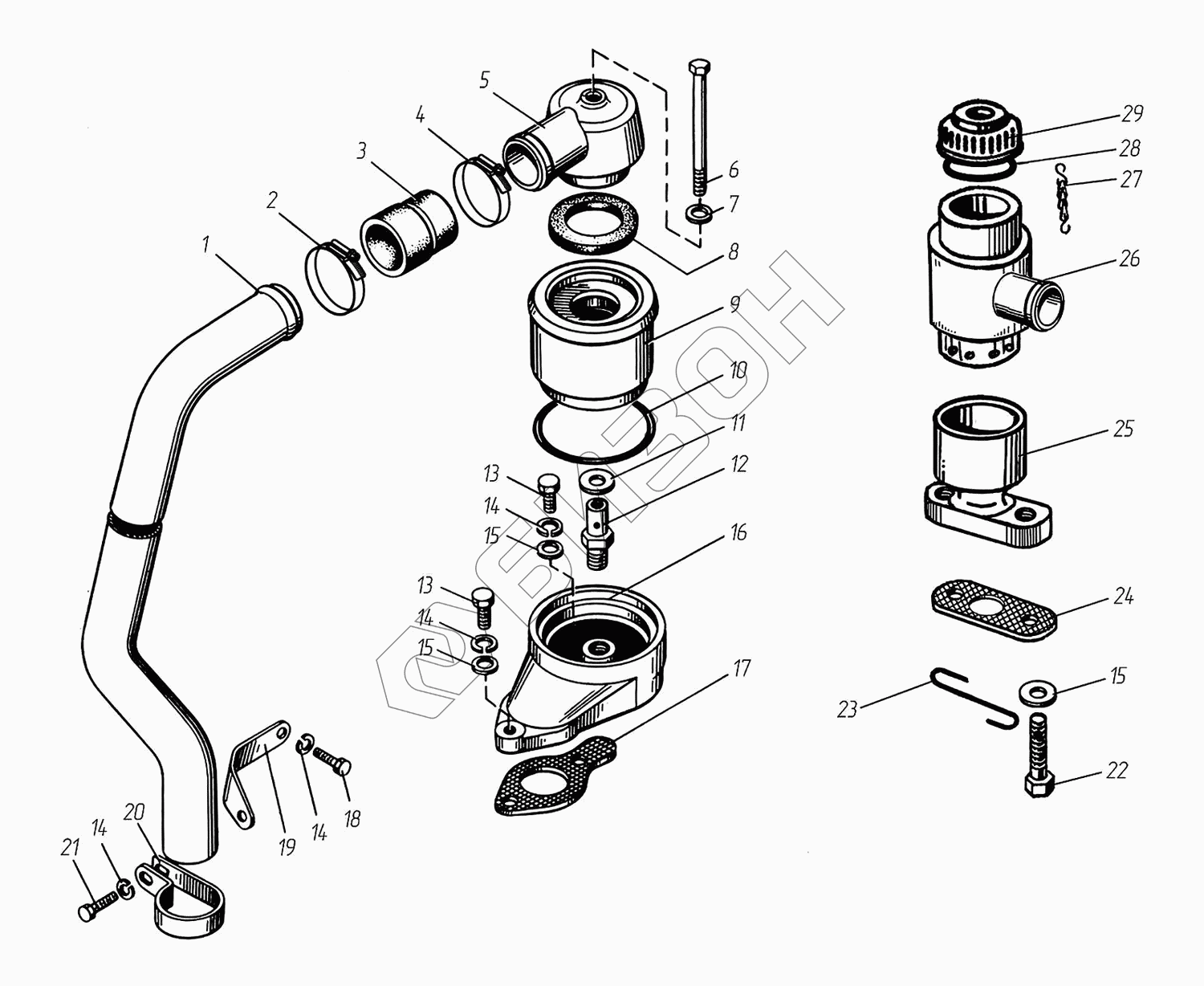

Графический каталог запасных частей к технике: ТМЗ-8424.10-03. Вентиляция картера

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
842.1014100
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1014100 842.1014100 Установка сапуна (в сборе)
Загрузка ...
1 842.1014149 Труба отвода газов
Загрузка ...
2 288708 Хомут TORRO S40-60/9C7-W1
Загрузка ...
3 842.1014138 Патрубок переходной
Загрузка ...
4 288706 Хомут TORRO S25-40/9C7-W1
Загрузка ...
5 841.1014142 Крышка сапуна
Загрузка ...
6 840.1014576 Болт М8-6gх108
Загрузка ...
7 312638-П Шайба 8
Загрузка ...
8 840.1014136 Прокладка крышки
Загрузка ...
9 841.1014107 Стакан сапуна наружный
Загрузка ...
10 25 3111 2196 Кольцо 086-092-36-2-1
Загрузка ...
11 312316-П29 Шайба 12
Загрузка ...
12 840.1014129 Штуцер сапуна
Загрузка ...
13 201460-П29 Болт М8х30
Загрузка ...
14 252135-П2 Шайба 8.Т
Загрузка ...
15 252005-П29 Шайба 8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
