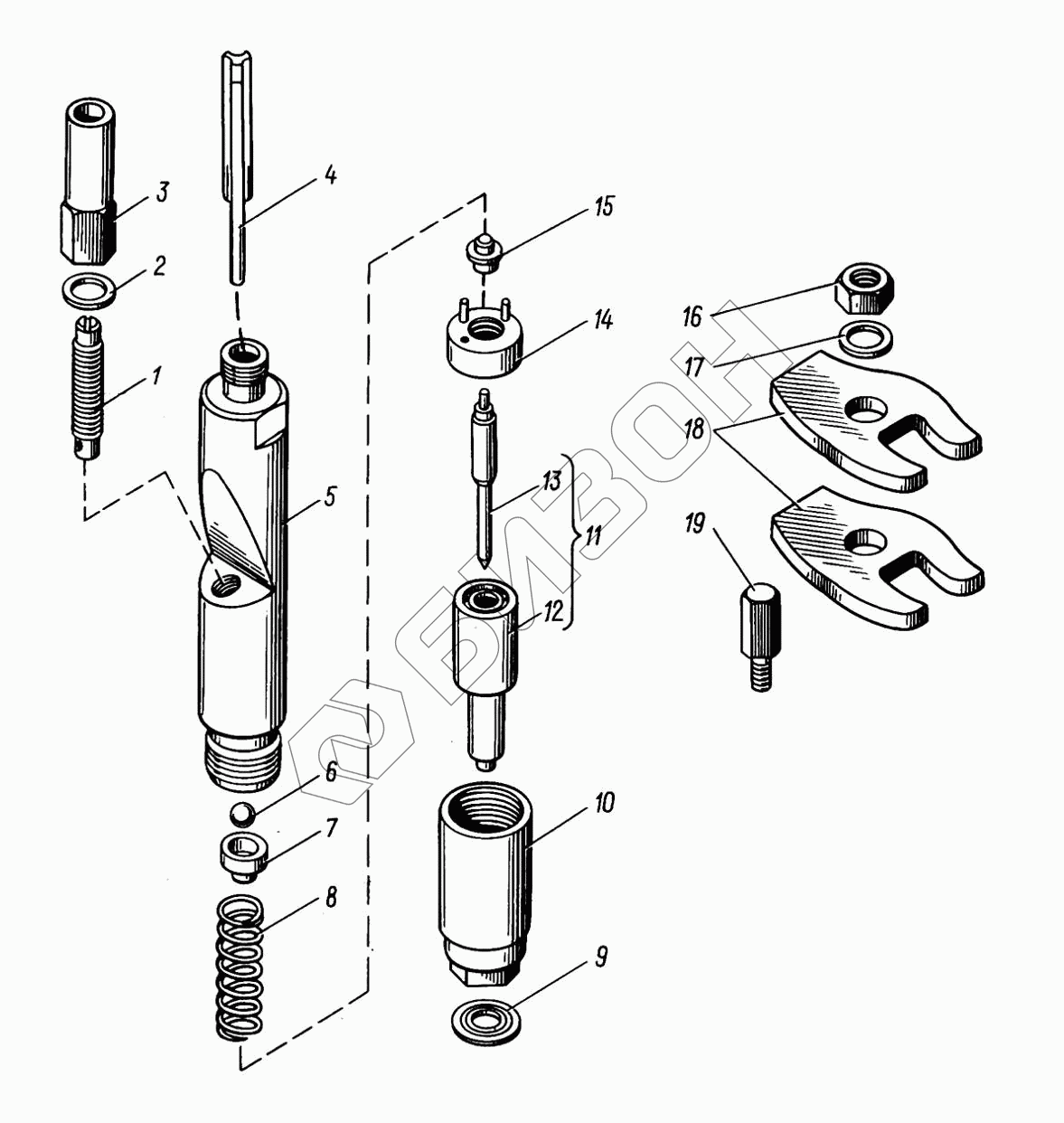

Графический каталог запасных частей к технике: ТМЗ-8424.10-04. Форсунка
181.1112 010-11
181.1112110-02
182.1112112-10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 181.1112 010-11 | 181.1112 010-11 | Форсунка (в сборе) |
Загрузка ...
|
|
| 181.1112110-02 | 181.1112110-02 | Распылитель (в сборе) |
Загрузка ...
|
|
| 182.1112112-10 | 182.1112112-10 | Корпус |
Загрузка ...
|
|
| 1 | 18.1112 196 | Регулировочный винт |
Загрузка ...
|
|
| 2 | 312753-П | Прокладка |
Загрузка ...
|
|
| 3 | 852507-П15 | Гайка |
Загрузка ...
|
|
| 4 | 18.1112 172 | Стержень фильтра форсунки |
Загрузка ...
|
|
| 5 | 18.1112 024 | Корпус |
Загрузка ...
|
|
| 6 | 33.1111 325 | Шарик |
Загрузка ...
|
|
| 7 | 18.1112 136 | Тарелка пружины верхняя |
Загрузка ...
|
|
| 8 | 33.1112 140 | Пружина |
Загрузка ...
|
|
| 9 | 312471-П | Шайба уплотнительная |
Загрузка ...
|
|
| 10 | 33.1112 116 | Гайка распылителя |
Загрузка ...
|
|
| 11 | 181.1112110-01 | Распылитель в сборе |
Загрузка ...
|
|
| 12 | 181.1112112-10 | Корпус |
Загрузка ...
|
|
| 13 | 26.1112114-40 | Игла распылителя |
Загрузка ...
|
|
| 14 | 18.1112 382 | Проставка |
Загрузка ...
|
|
| 15 | 18.1112 134 | Штанга форсунки |
Загрузка ...
|
|
| 16 | 311901-П2 | Гайка |
Загрузка ...
|
|
| 17 | 312695-П15 | Шайба |
Загрузка ...
|
|
| 18 | 840.1112 163 | Скоба форсунки |
Загрузка ...
|
|
| 19 | 840.1112 169 | Опора скобы |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
