Графический каталог запасных частей к технике: ТМЗ-8424.10-04. Охладитель наддувочного воздуха

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8481.1170200
1
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23

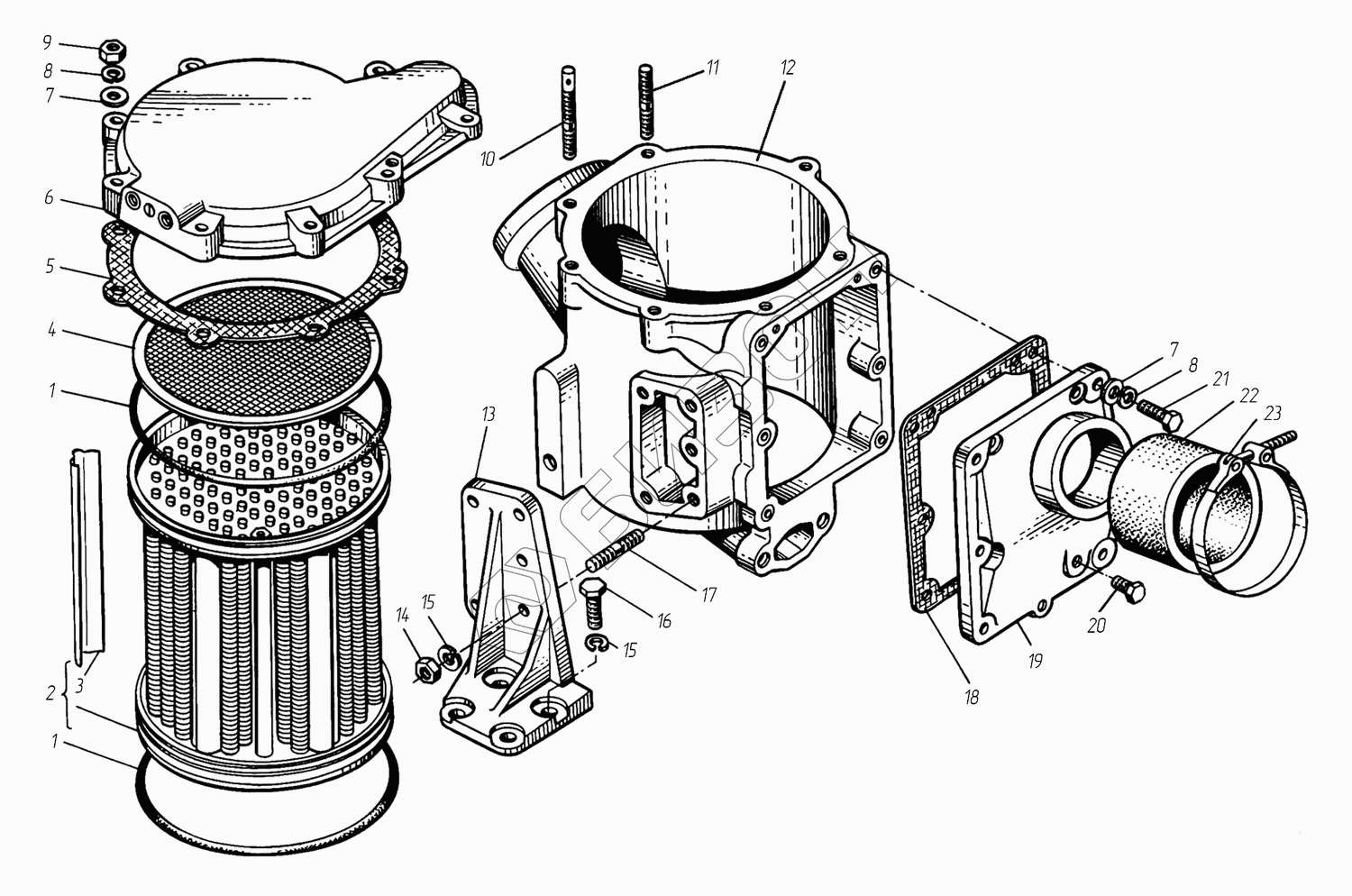

Позиция на иллюстрации Заводской номер детали Название детали Цена
8481.1170200 8481.1170200 Охладитель наддувочного воздуха (в сборе)
Загрузка ...
1 25 3111 6319 Кольцо 180-190-46-2-5
Загрузка ...
2 8401.1170220-01 Элемент охлаждающий охладителя со втулкой и уплотнителем (в сборе)
Загрузка ...
3 8401.1170254-10 Уплотнитель элемента
Загрузка ...
4 8401.1170256-01 Сетка защитная охладителя
Загрузка ...
5 8423.1170276-10 Прокладка крышки
Загрузка ...
6 8423.1170270-20 Крышка охладителя (в сборе)
Загрузка ...
7 252005-П29 Шайба 8
Загрузка ...
8 252135-П2 Шайба 8.Т
Загрузка ...
9 250511-П29 Гайка М8х1
Загрузка ...
10 852.1170278 Шпилька М8х(1,25-3h)/(1-6g)х40
Загрузка ...
11 216531-П29 Шпилька М8х(1,25-3n/1-6g)х35
Загрузка ...
12 852.1170210 Корпус охладителя (в сборе)
Загрузка ...
13 8423.1170326-20 Кронштейн крепления охладителя
Загрузка ...
14 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
15 252136-П2 Шайба 10.ОТ
Загрузка ...
16 201678-П29 Болт М10х1,25х30
Загрузка ...
17 216533-П29 Шпилька М10х(1,5-3n)/(1,35-6g)х25
Загрузка ...
18 8423.1170298-10 Прокладка бачка
Загрузка ...
19 8423.1170294-30 Бачок охладителя
Загрузка ...
20 316121-П29 Пробка К1/4
Загрузка ...
21 201460-П29 Болт М8х30
Загрузка ...
22 8424.1115048 Рукав 75-87,5х45-0,3(3)
Загрузка ...
23 288711 Хомут ТОRRО S70-90/12С7-W1
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
