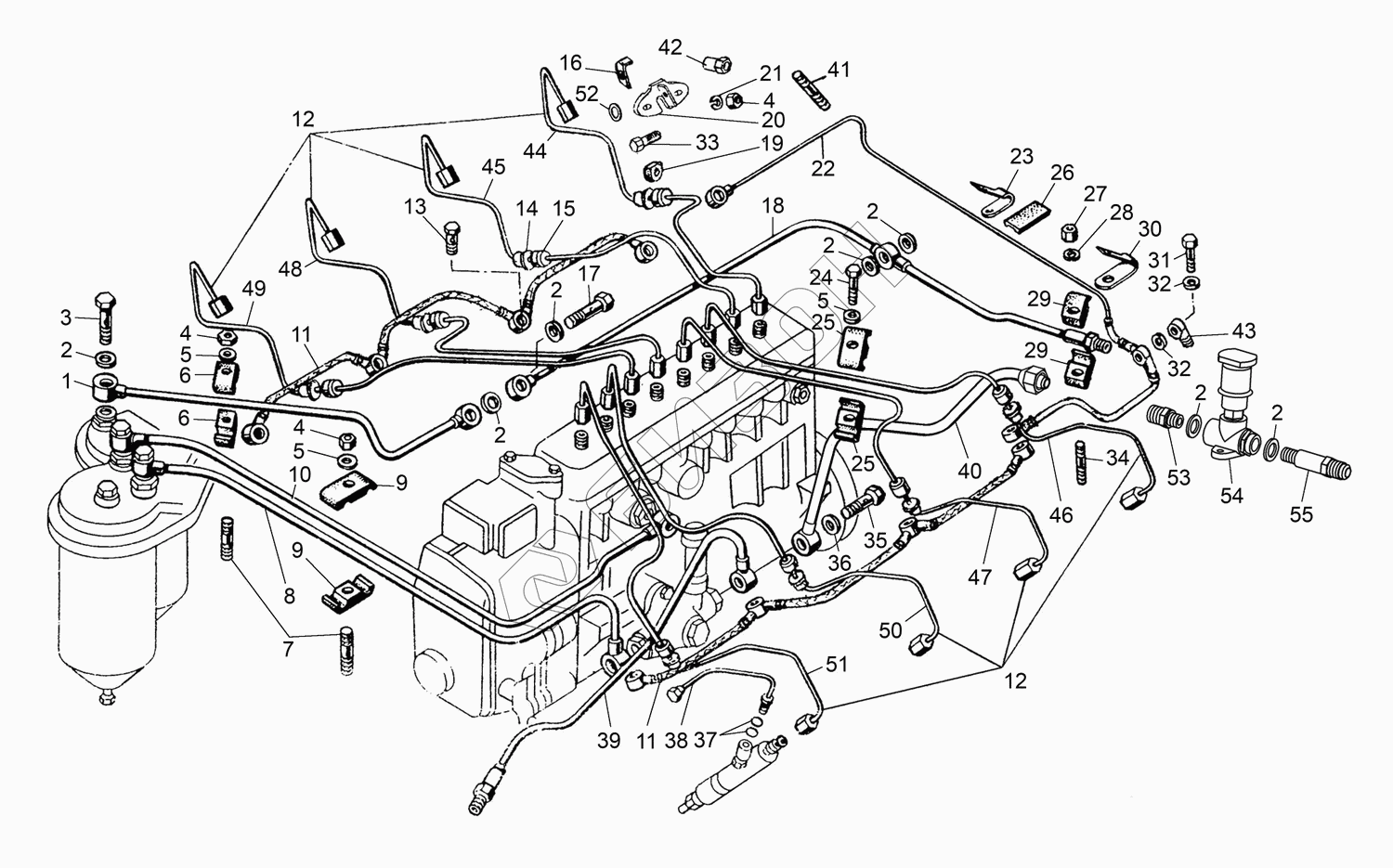

Графический каталог запасных частей к технике: ТМЗ-8424.10-04. Топливные трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
2
2
2
2
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
29
30
31
32
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 842.1104 384-10 Трубка отводящая топливного фильтра
Загрузка ...
2 312326-П Прокладка 14х19х1,5
Загрузка ...
3 310096-П29 Болт М14х1,5х30
Загрузка ...
4 250511-П29 Гайка М8х1
Загрузка ...
5 252005-П29 Шайба 8
Загрузка ...
6 840.1104 514 Скоба
Загрузка ...
7 216531-П29 Шпилька М8х(1,25-3n/1-6g)х35
Загрузка ...
8 8421.1104 422 Трубка отводящая топливо-подкачивающего насоса
Загрузка ...
9 840.1104 446 Скоба
Загрузка ...
10 8424.1104 426-20 Трубка подводящая к ТНВД
Загрузка ...
11 842.1104 373-10 Трубка дренажная длинная
Загрузка ...
12 842.1112 406-10 Трубка высокого давления
Загрузка ...
13 310122-П29 Болт М10х1х22
Загрузка ...
14 840.1112 534 Втулка
Загрузка ...
15 240.1104 343 Шайба
Загрузка ...
16 240.1104 358 Колодка крепления трубки
Загрузка ...
17 310236-П29 Болт М14х1,5х48,5
Загрузка ...
18 8421.1104 382 Трубка отводящая ТНВД
Загрузка ...
19 240-1104 344-А Уплотнитель
Загрузка ...
20 840.1112 546 Фланец
Загрузка ...
21 252135-П2 Шайба 8.Т
Загрузка ...
22 8423.1104 370-10 Трубка дренажная
Загрузка ...
23 840.1104 825 Кляммер
Загрузка ...
24 201464-П29 Болт М8х35
Загрузка ...
25 840.1112 528 Скоба
Загрузка ...
26 840.1104 336 Прокладка
Загрузка ...
27 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
28 252136-П2 Шайба 10.ОТ
Загрузка ...
29 840.1104 440 Колодка крепления трубок
Загрузка ...
30 8423.1104 825 Кляммер
Загрузка ...
31 310239-П29 Болт М10х1х40
Загрузка ...
32 312482-П34 Шайба 10
Загрузка ...
33 201420-П29 Болт М6-6gх20
Загрузка ...
34 216559-П29 Шпилька М10х(1,5-3n/1,25-6g)х40
Загрузка ...
35 310264-П29 Болт М16х1,5х37
Загрузка ...
36 201-1015 624 Шайба уплотнительная 16х22х2
Загрузка ...
37 238-1723026-01 Кольцо уплотнительное
Загрузка ...
38 840.1104 361-10 Трубка форсунки дренажная
Загрузка ...
40 8421.1104410-10 Трубка подводящая топливоподкачивающего насоса
Загрузка ...
41 216527-П29 Шпилька М8х(1,25-3n)/1-6g)х25
Загрузка ...
42 840.1112 548 Гайка специальная
Загрузка ...
43 840.1104 349 Наконечник
Загрузка ...
44 842.1112400-10 Трубка 1 секции ТНВД (4 цилиндр)
Загрузка ...
45 842.1112410-10 Трубка 2 секции ТНВД (3 цилиндр)
Загрузка ...
46 840.1112420-10 Трубка 3 секции ТНВД
Загрузка ...
47 840.1112430-10 Трубка 4 секции ТНВД
Загрузка ...
48 840.1112440-10 Трубка 5 секции ТНВД
Загрузка ...
49 840.1112450-10 Трубка 6 секции ТНВД
Загрузка ...
50 840.1112460-10 Трубка 7 секции ТНВД
Загрузка ...
51 840.1112470-10 Трубка 8 секции ТНВД
Загрузка ...
52 252004-П29 Шайба 6
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
