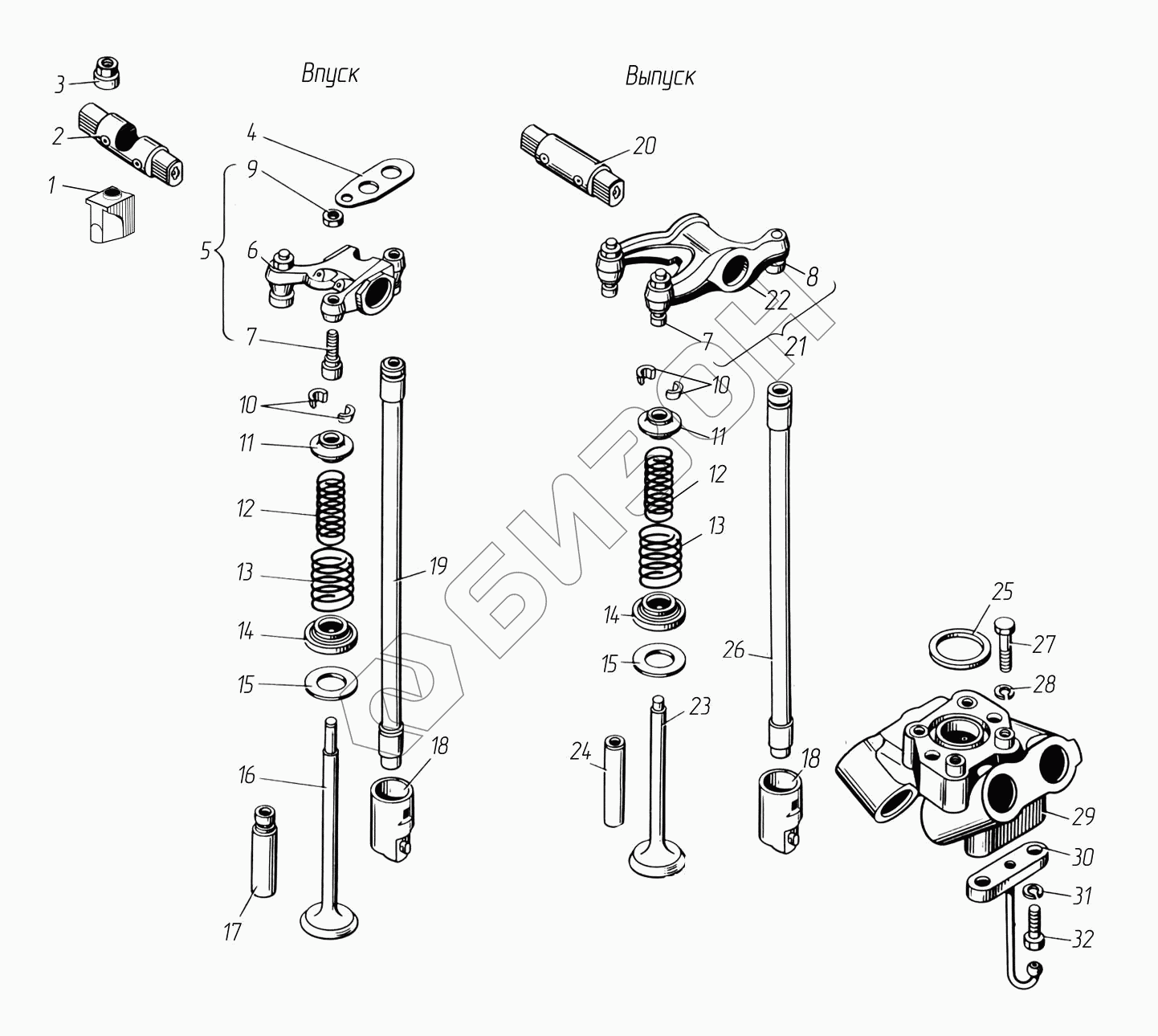

Графический каталог запасных частей к технике: ТМЗ-8424.10-07. Клапаны и толкатели
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 840.1007 106 | Стойка оси коромысла впускных клапанов |
Загрузка ...
|
|
| 2 | 840.1007 091 | Ось коромысла впускных клапанов |
Загрузка ...
|
|
| 3 | 311905-П2 | Гайка М12х1,25 |
Загрузка ...
|
|
| 4 | 840.1007 136 | Пластина стойки |
Загрузка ...
|
|
| 5 | 840.1007110-01 | Коромысло впускных клапанов с винтами регулировочными |
Загрузка ...
|
|
| 6 | 840.1007 114-20 | Коромысло впускных клапанов с втулками |
Загрузка ...
|
|
| 7 | 840.1007 147 | Винт регулировочный с чашкой |
Загрузка ...
|
|
| 8 | 840.1007170-10 | Палец шаровой |
Загрузка ...
|
|
| 9 | 311526-П2 | Гайка М10х1 |
Загрузка ...
|
|
| 10 | 840.1007 028 | Сухарь |
Загрузка ...
|
|
| 11 | 840.1007 024 | Тарелка |
Загрузка ...
|
|
| 12 | 840.1007 021 | Пружина внутренняя |
Загрузка ...
|
|
| 13 | 840.1007 020 | Пружина наружная |
Загрузка ...
|
|
| 14 | 840.1007 027 | Шайба внутренней пружины |
Загрузка ...
|
|
| 15 | 840.1007 022 | Шайба наружной пружины |
Загрузка ...
|
|
| 16 | 840.1007 010-20 | Клапан впускной |
Загрузка ...
|
|
| 17 | 840.1007 032 | Втулка направляющая впускного клапана |
Загрузка ...
|
|
| 18 | 840.1007 180 | Толкатель (в сборе) |
Загрузка ...
|
|
| 19 | 840.1007 174-02 | Штанга толкателя впускных клапанов |
Загрузка ...
|
|
| 20 | 840.1007 100 | Ось коромысла выпускных клапанов |
Загрузка ...
|
|
| 21 | 840.1007140-01 | Коромысло выпускных клапанов с винтами регулировочными |
Загрузка ...
|
|
| 22 | 840.1007 144-20 | Коромысло выпускных клапанов |
Загрузка ...
|
|
| 23 | 840.1007 012-20 | Клапан выпускной |
Загрузка ...
|
|
| 24 | 840.1007 033 | Втулка направляющая выпускного клапана |
Загрузка ...
|
|
| 25 | 840.1007 258 | Кольцо уплотнительное |
Загрузка ...
|
|
| 26 | 840.1007 176-02 | Штанга толкателя выпускных клапанов |
Загрузка ...
|
|
| 27 | 310025-П | Болт М10х46 |
Загрузка ...
|
|
| 28 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 29 | 8401.1007250 | Направляющая толкателей |
Загрузка ...
|
|
| 30 | 8401.1004 118 | Форсунка охлаждения поршней |
Загрузка ...
|
|
| 31 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 32 | 201464-П29 | Болт М8х35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
