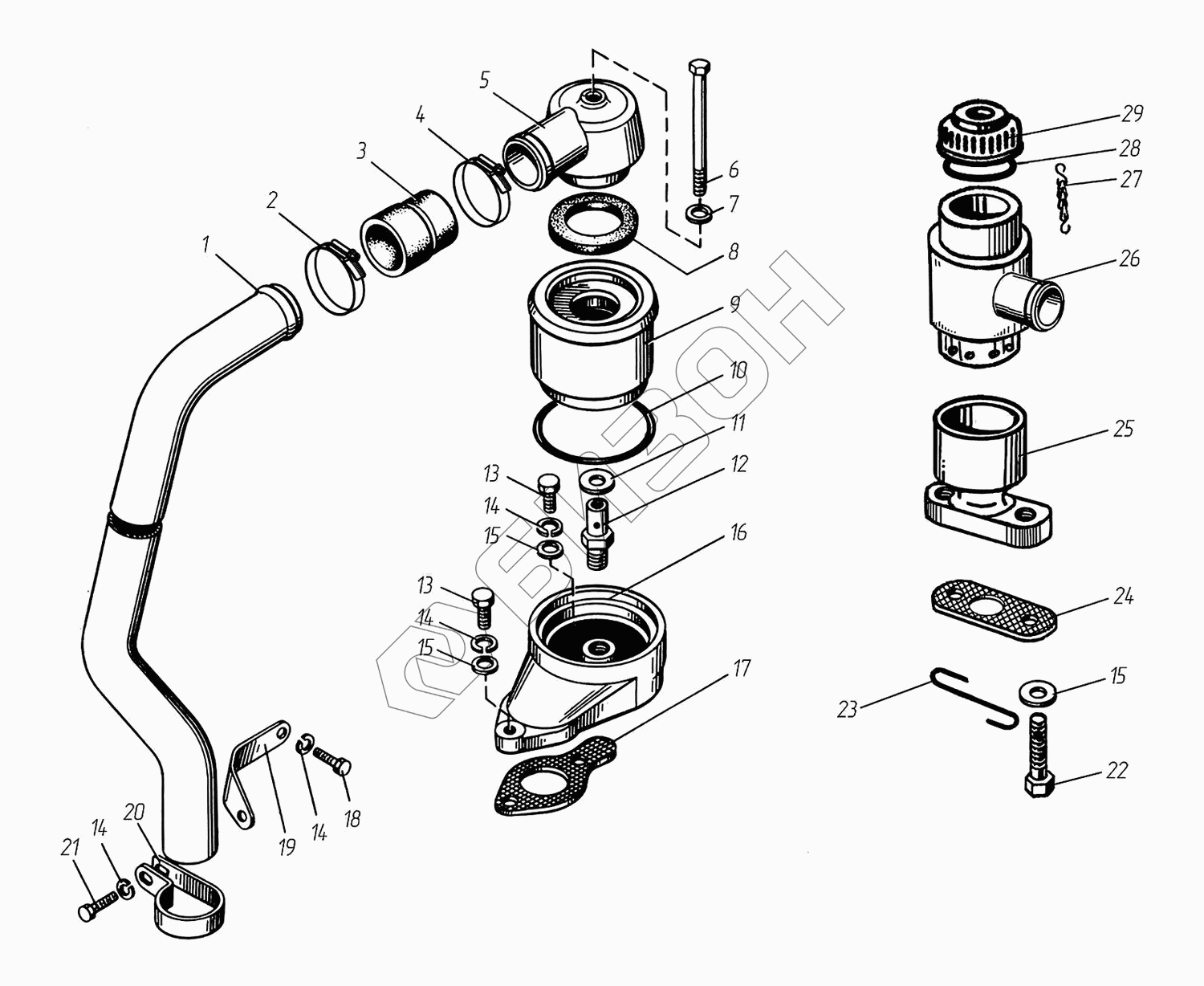

Графический каталог запасных частей к технике: ТМЗ-8424.10-07. Вентиляция картера
8463,1014100-10
8463.1014100-20
8525.1014100
8423.1014100
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
14
15
15
15
16
17
18
20
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8463,1014100-10 | 8463,1014100-10 | Установка сапуна (в сборе) |
Загрузка ...
|
|
| 8463.1014100-20 | 8463.1014100-20 | Установка сапуна (в сборе) |
Загрузка ...
|
|
| 8525.1014100 | 8525.1014100 | Установка сапуна |
Загрузка ...
|
|
| 8423.1014100 | 8423.1014100 | Установка сапуна (в сборе) |
Загрузка ...
|
|
| 1 | 8421.1014149 | Труба отвода газов |
Загрузка ...
|
|
| 2 | 288708 | Хомут TORRO S40-60/9C7-W1 |
Загрузка ...
|
|
| 3 | 8423.1014138 | Патрубок переходной |
Загрузка ...
|
|
| 4 | 288707 | Хомут TORRO S35-50/9C7-W1 |
Загрузка ...
|
|
| 5 | 841.1014142 | Крышка сапуна |
Загрузка ...
|
|
| 6 | 840.1014576 | Болт М8-6gх108 |
Загрузка ...
|
|
| 7 | 312638-П | Шайба 8 |
Загрузка ...
|
|
| 8 | 840.1014136 | Прокладка крышки |
Загрузка ...
|
|
| 9 | 841.1014107 | Стакан сапуна наружный |
Загрузка ...
|
|
| 10 | 25 3111 2196 | Кольцо 086-092-36-2-1 |
Загрузка ...
|
|
| 11 | 312316-П29 | Шайба 12 |
Загрузка ...
|
|
| 12 | 840.1014129 | Штуцер сапуна |
Загрузка ...
|
|
| 13 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 14 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 15 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 16 | 8423.1014182 | Корпус сапуна |
Загрузка ...
|
|
| 17 | 8423,1014128 | Прокладка сапуна |
Загрузка ...
|
|
| 18 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 20 | 315450-П29 | Кляммер |
Загрузка ...
|
|
| 22 | 45 9356 1195 | Болт 2.М8-6gх22 |
Загрузка ...
|
|
| 23 | 258257-П29 | Шплинт 1,2х275 |
Загрузка ...
|
|
| 24 | 8481.1014128-10 | Прокладка |
Загрузка ...
|
|
| 25 | 8481.1014125-10 | Проставка сапуна |
Загрузка ...
|
|
| 26 | 236-1014104 | Сапун (в сборе) |
Загрузка ...
|
|
| 27 | 201-1114064-А | Цепочка крышки |
Загрузка ...
|
|
| 28 | 201-1114065-А2 | Прокладка крышки маслоналивного патрубка |
Загрузка ...
|
|
| 29 | 201-1114060-A | Крышка маслоналивного патрубка (в сборе) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
