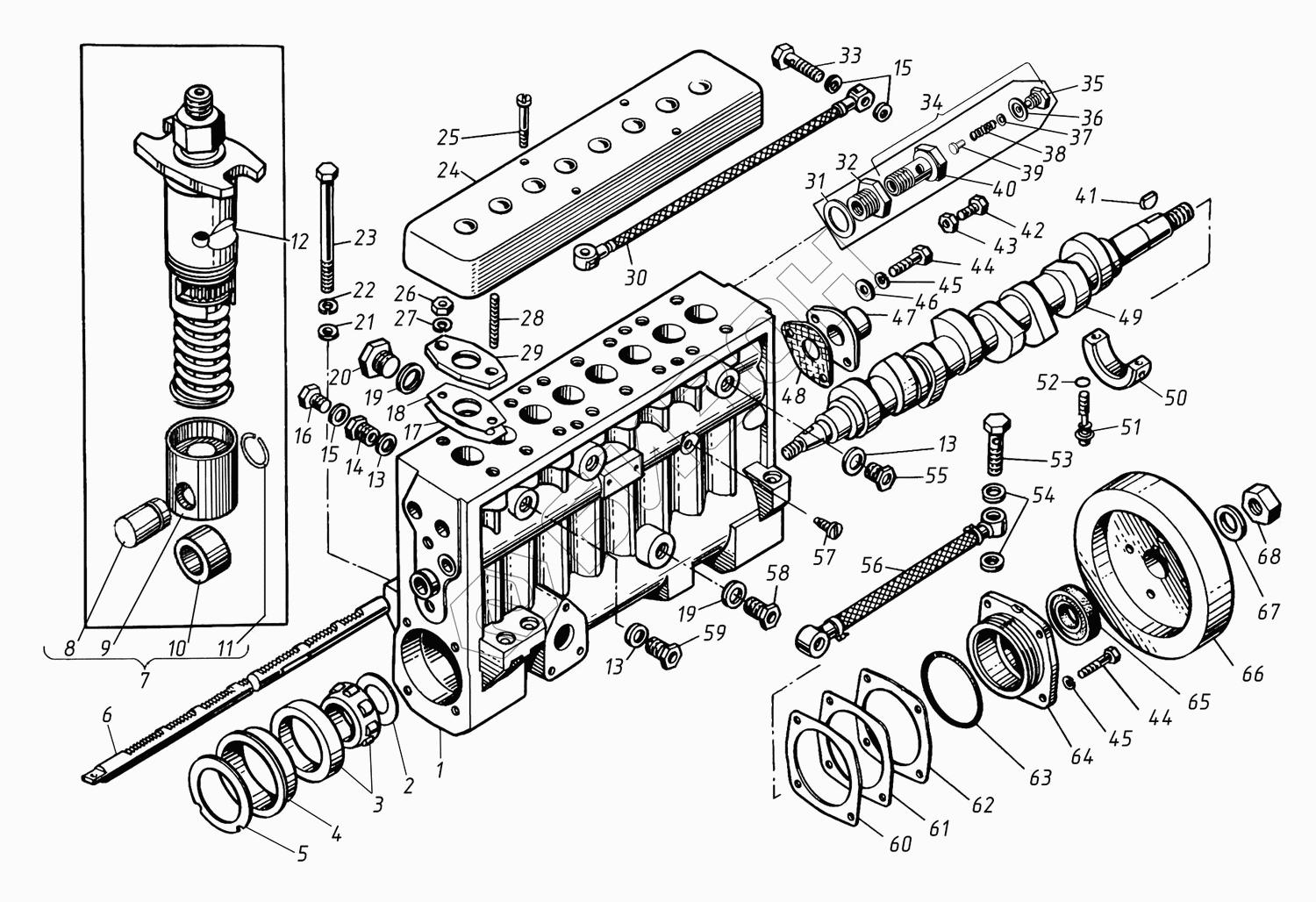

Графический каталог запасных частей к технике: ТМЗ-8424.10-08. Топливный насос высокого давления
60.1111289-12
17.1111005
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 60.1111289-12 | 60.1111289-12 | Пружина клапана |
Загрузка ...
|
|
| 17.1111005 | 17.1111005 | Топливный насос высокого давления в сборе |
Загрузка ...
|
|
| 1 | 17.1111021 | Корпус топливного насоса с втулками рейки |
Загрузка ...
|
|
| 2 | 42.1111087 | Шайба дистанционная |
Загрузка ...
|
|
| 3 | 6-7506 А | Подшипник кулачкового вала |
Загрузка ...
|
|
| 4 | 42.1111077 | Втулка подшипника |
Загрузка ...
|
|
| 5 | 42.1111082 | Кольцо упорное |
Загрузка ...
|
|
| 6 | 42.1111181-02 | Рейка насоса |
Загрузка ...
|
|
| 7 | 17.1111110 | Толкатель плунжера в сборе |
Загрузка ...
|
|
| 8 | 42.1111124 | Ось ролика |
Загрузка ...
|
|
| 9 | 17.1111114 | Толкатель плунжера |
Загрузка ...
|
|
| 10 | 17.1111118 | Ролик толкателя |
Загрузка ...
|
|
| 11 | 17.1111115 | Кольцо стопорное |
Загрузка ...
|
|
| 12 | 17.1111130-02 | Секция топливного насоса |
Загрузка ...
|
|
| 13 | 852619-П | Шайба |
Загрузка ...
|
|
| 14 | 42.1111902 | Ввертыш |
Загрузка ...
|
|
| 15 | 312482-П | Прокладка |
Загрузка ...
|
|
| 16 | 316126-П29 | Пробка |
Загрузка ...
|
|
| 17 | 42.1111386 | Прокладка регулировочная |
Загрузка ...
|
|
| 18 | 42.1111385-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 19 | 312768-П | Прокладка |
Загрузка ...
|
|
| 20 | 316186-П29 | Пробка |
Загрузка ...
|
|
| 21 | 312355-П29 | Шайба |
Загрузка ...
|
|
| 22 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 23 | 200461-П29 | Болт М10х90 |
Загрузка ...
|
|
| 24 | 42.1111412 | Крышка защитная |
Загрузка ...
|
|
| 25 | 42.1111414 | Винт крепления крышки |
Загрузка ...
|
|
| 26 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 27 | 252156-П29 | Шайба 10. Л |
Загрузка ...
|
|
| 28 | 852 301 | Шпилька |
Загрузка ...
|
|
| 29 | 17.1111375 | Фланец нажимной |
Загрузка ...
|
|
| 30 | 8421.1111 538 | Трубка подвода воздуха |
Загрузка ...
|
|
| 31 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 32 | 42.1111 032 | Ввертыш экранированный |
Загрузка ...
|
|
| 33 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 34 | 6007.1111282-01 | Клапан перепускной (в сборе) |
Загрузка ...
|
|
| 35 | 852893-П15 | Пробка клапана |
Загрузка ...
|
|
| 36 | 852 205 | Шайба |
Загрузка ...
|
|
| 37 | 852 210 | Шайба регулировочная |
Загрузка ...
|
|
| 38 | 60.1111289-10 | Пружина клапана |
Загрузка ...
|
|
| 39 | 60.1111152 | Клапан |
Загрузка ...
|
|
| 40 | 6007.1111285-10 | Корпус клапана |
Загрузка ...
|
|
| 41 | 852 802 | Шпонка сегментная |
Загрузка ...
|
|
| 42 | 201420-П15 | Болт М6х20 |
Загрузка ...
|
|
| 43 | 250608-П15 | Гайка М6 |
Загрузка ...
|
|
| 44 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 45 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 46 | 312700-П29 | Шайба |
Загрузка ...
|
|
| 47 | 42.1111 186 | Крышка рейки |
Загрузка ...
|
|
| 48 | 421.1111 869-10 | Прокладка |
Загрузка ...
|
|
| 49 | 17.1111055 | Вал кулачковый |
Загрузка ...
|
|
| 50 | 42.1111 063-10 | Опора кулачкового вала |
Загрузка ...
|
|
| 51 | 42.1111 065 | Болт опоры кулачкового вала |
Загрузка ...
|
|
| 52 | 25 3111 2015 | Кольцо 007-010-19-2-1 |
Загрузка ...
|
|
| 53 | 310264-П29 | Болт М16х1,5х37 |
Загрузка ...
|
|
| 54 | 201-1015 624 | Шайба уплотнительная 16х22х2 |
Загрузка ...
|
|
| 55 | 42.1111905 | Ввертыш |
Загрузка ...
|
|
| 56 | 842.1111570 | Трубка |
Загрузка ...
|
|
| 57 | 310952-П29 | Винт стопорный |
Загрузка ...
|
|
| 58 | 316617-П29 | Ввертыш |
Загрузка ...
|
|
| 59 | 316619-П29 | Ввертыш |
Загрузка ...
|
|
| 60 | 42.1111 080 | Прокладка регулировочная |
Загрузка ...
|
|
| 61 | 42.1111 079 | Прокладка регулировочная |
Загрузка ...
|
|
| 62 | 42.1111 078 | Прокладка регулировочная |
Загрузка ...
|
|
| 63 | 25 3111 2181 | Кольцо 068-074-36-2-1 |
Загрузка ...
|
|
| 64 | 172.1111072 | Крышка подшипника |
Загрузка ...
|
|
| 65 | 42.1111090 | Манжета |
Загрузка ...
|
|
| 66 | 42.1111332-11 | Маховик топливного насоса |
Загрузка ...
|
|
| 67 | 252161-П29 | Шайба 20.Л |
Загрузка ...
|
|
| 68 | 250565-П29 | Гайка М20х1,5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
