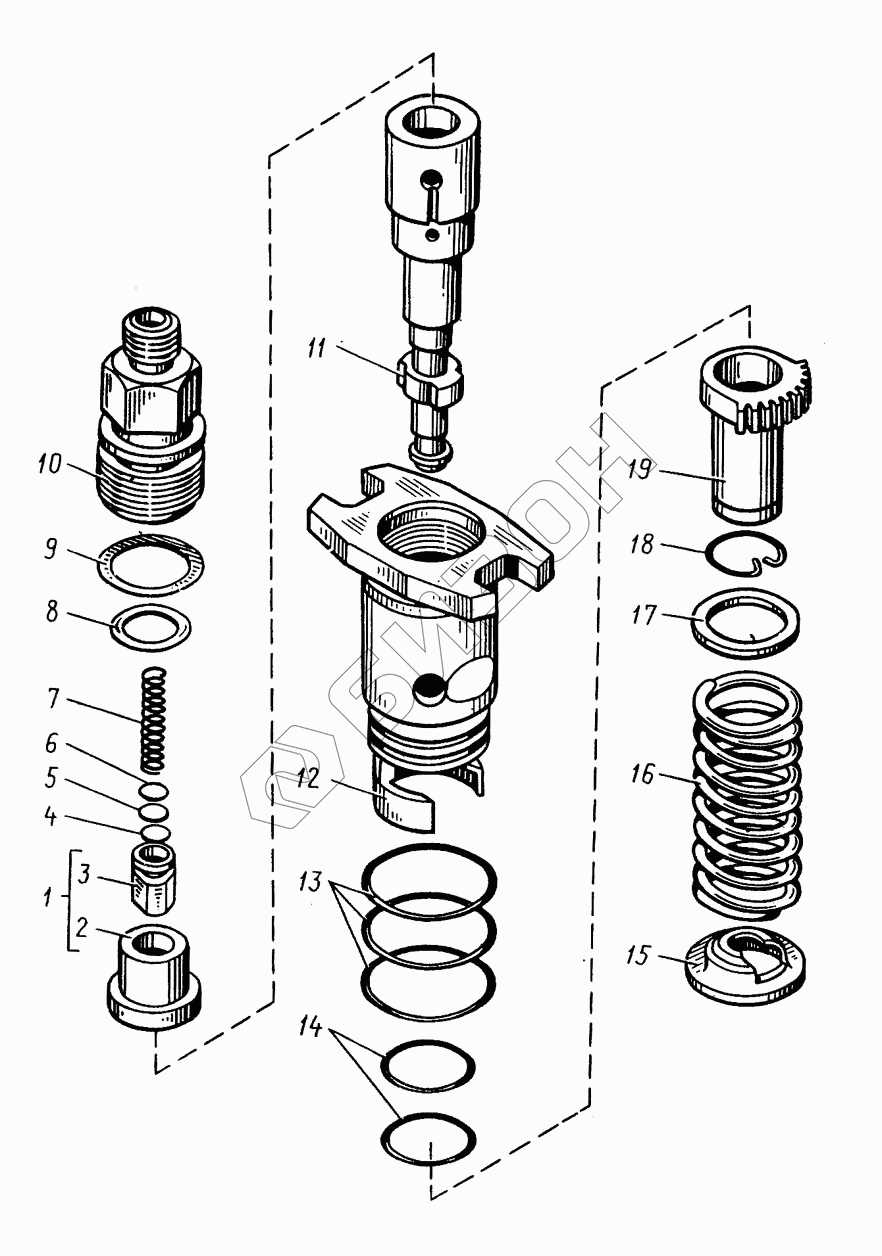

Графический каталог запасных частей к технике: ТМЗ-8424.10. Секция топливного насоса высокого давления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 17.1111130 | 17.1111130 | Секция топливного насоса (в сборе) |
Загрузка ...
|
|
| 1 | 17.1111220 | Клапан нагнетательный (в сборе) |
Загрузка ...
|
|
| 2 | 17.1111226 | Седло нагнетательного клапана |
Загрузка ...
|
|
| 3 | 421.1111224 | Клапан нагнетательный |
Загрузка ...
|
|
| 4 | 42.1111230 | Упор пружины клапана |
Загрузка ...
|
|
| 5 | 42.1111239 | Прокладка регулировочная |
Загрузка ...
|
|
| 6 | 42.1111237 | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | 42.1111228-01 | Пружина нагнетательного клапана |
Загрузка ...
|
|
| 8 | 42.1111257 | Прокладка штуцера |
Загрузка ...
|
|
| 9 | 25 3111 3073 | Кольцо 024-028-25-2-2 |
Загрузка ...
|
|
| 10 | 17.1111256 | Штуцер топливный высокого давления |
Загрузка ...
|
|
| 11 | 17.1111150 | Пара плунжерная |
Загрузка ...
|
|
| 12 | 17.1111132 | Корпус секции со штифтом |
Загрузка ...
|
|
| 13 | 25 31112081 | Кольцо 032-036-25-2-1 |
Загрузка ...
|
|
| 14 | 25 3111 2069 | Кольцо 021-025-25-2-1 |
Загрузка ...
|
|
| 15 | 42.1111135 | Тарелка пружины толкателя нижняя |
Загрузка ...
|
|
| 16 | 17.1111138 | Пружина толкателя |
Загрузка ...
|
|
| 17 | 42.1111134 | Тарелка пружины толкателя верхняя |
Загрузка ...
|
|
| 18 | 42.1111176 | Кольцо пружинное |
Загрузка ...
|
|
| 19 | 17.1111 174 | Втулка поворотная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
