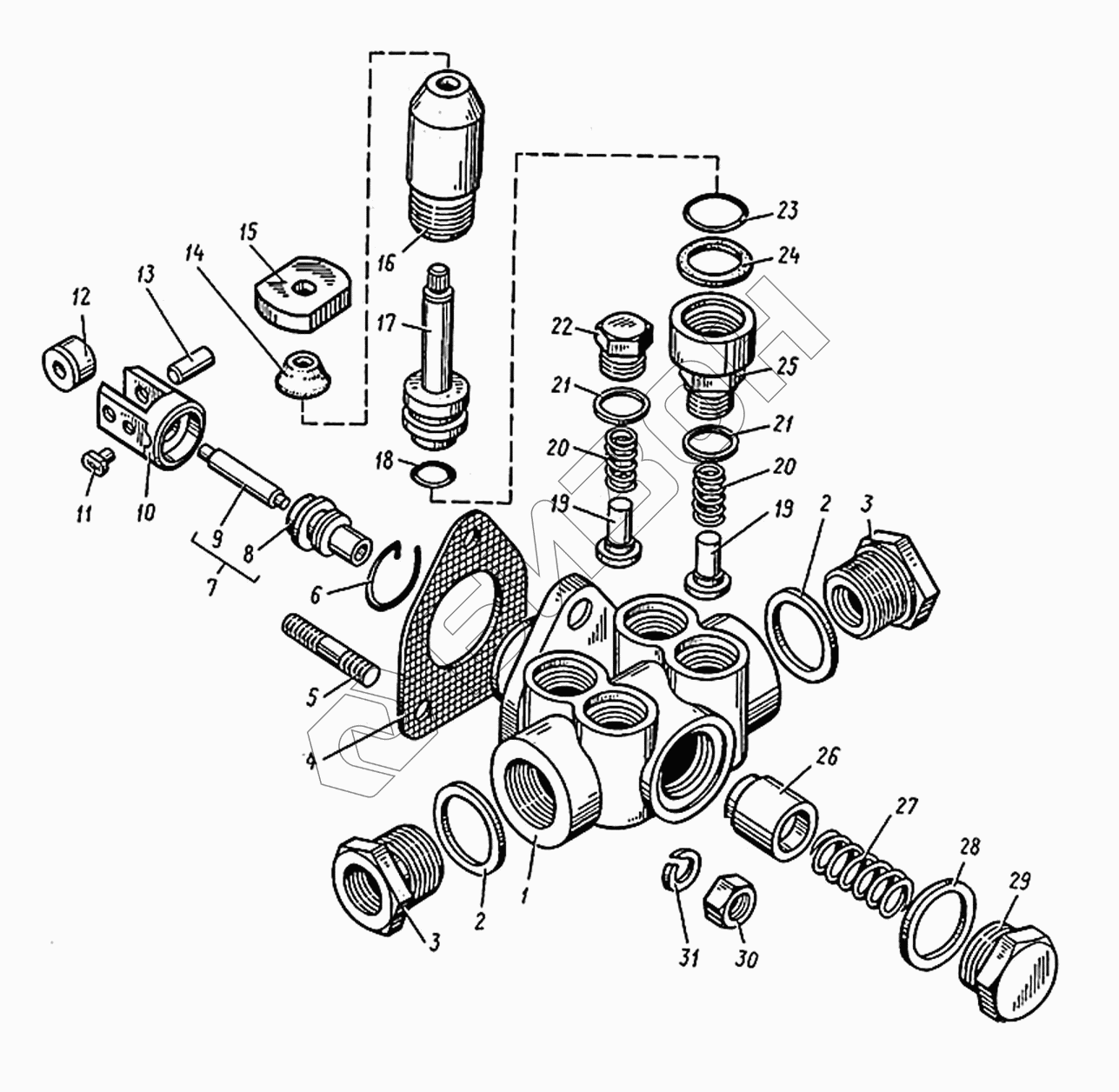

Графический каталог запасных частей к технике: ТМЗ-8435.10. Насос топливоподкачивающий
236Т-1106 288-В
44.1106 010-01
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 236Т-1106 288-В | 236Т-1106 288-В | Насос топливопрокачивающий (в сборе) |
Загрузка ...
|
|
| 44.1106 010-01 | 44.1106 010-01 | Насос топливоподкачивающий (в сборе) |
Загрузка ...
|
|
| 1 | 44.1106 013-10 | Корпус насоса |
Загрузка ...
|
|
| 2 | 312768-П | Прокладка |
Загрузка ...
|
|
| 3 | 316617-П29 | Ввертыш |
Загрузка ...
|
|
| 4 | 240.1106 285 | Прокладка насоса |
Загрузка ...
|
|
| 5 | 45 9536 1005 | Шпилька М6х(Cn/4h)х16(12/10) |
Загрузка ...
|
|
| 6 | 236-1106 256 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | 33.1106 222 | Шток со втулкой |
Загрузка ...
|
|
| 8 | 33.1106 223 | Втулка |
Загрузка ...
|
|
| 9 | 33.1106 338 | Шток |
Загрузка ...
|
|
| 10 | 42.1106 240-20 | Толкатель поршня |
Загрузка ...
|
|
| 11 | 236.1106 246-Б | Сухарь толкателя |
Загрузка ...
|
|
| 12 | 42.1106 242-10 | Ролик толкателя |
Загрузка ...
|
|
| 13 | 42.1106 244-10 | Ось ролика |
Загрузка ...
|
|
| 14 | 236-1106 342 | Колпачок защитный |
Загрузка ...
|
|
| 15 | 236-1106 314-В | Рукоятка |
Загрузка ...
|
|
| 16 | 236-1106 292-Е | Цилиндр топливопрокачивающего насоса |
Загрузка ...
|
|
| 17 | 236-1106 298-Е | Поршень топливопрокачивающего насоса |
Загрузка ...
|
|
| 18 | 25 3111 2053 | Кольцо 006-010-25-2-1 |
Загрузка ...
|
|
| 19 | 236-1106 264 | Клапан топливоподкачивающего насоса |
Загрузка ...
|
|
| 20 | 236-1106 272 | Пружина клапана |
Загрузка ...
|
|
| 21 | 852 212 | Шайба |
Загрузка ...
|
|
| 22 | 236Т-1106 276 | Пробка клапана |
Загрузка ...
|
|
| 23 | 25 3111 3064 | Кольцо 016-020-25-2-2 |
Загрузка ...
|
|
| 24 | 236-1106 306-Б | Кольцо |
Загрузка ...
|
|
| 25 | 236-1106 324-Г | Корпус цилиндра |
Загрузка ...
|
|
| 26 | 236-1106 228 | Поршень топливоподкачивающего насоса |
Загрузка ...
|
|
| 27 | 236-1106 232 | Пружина поршня |
Загрузка ...
|
|
| 28 | 25 3111 3073 | Кольцо 024-028-25-2-2 |
Загрузка ...
|
|
| 29 | 44.1106 234 | Пробка пружины |
Загрузка ...
|
|
| 30 | 250508-П29 | Гайка М6 |
Загрузка ...
|
|
| 31 | 252134-П29 | Шайба 6.Т |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
