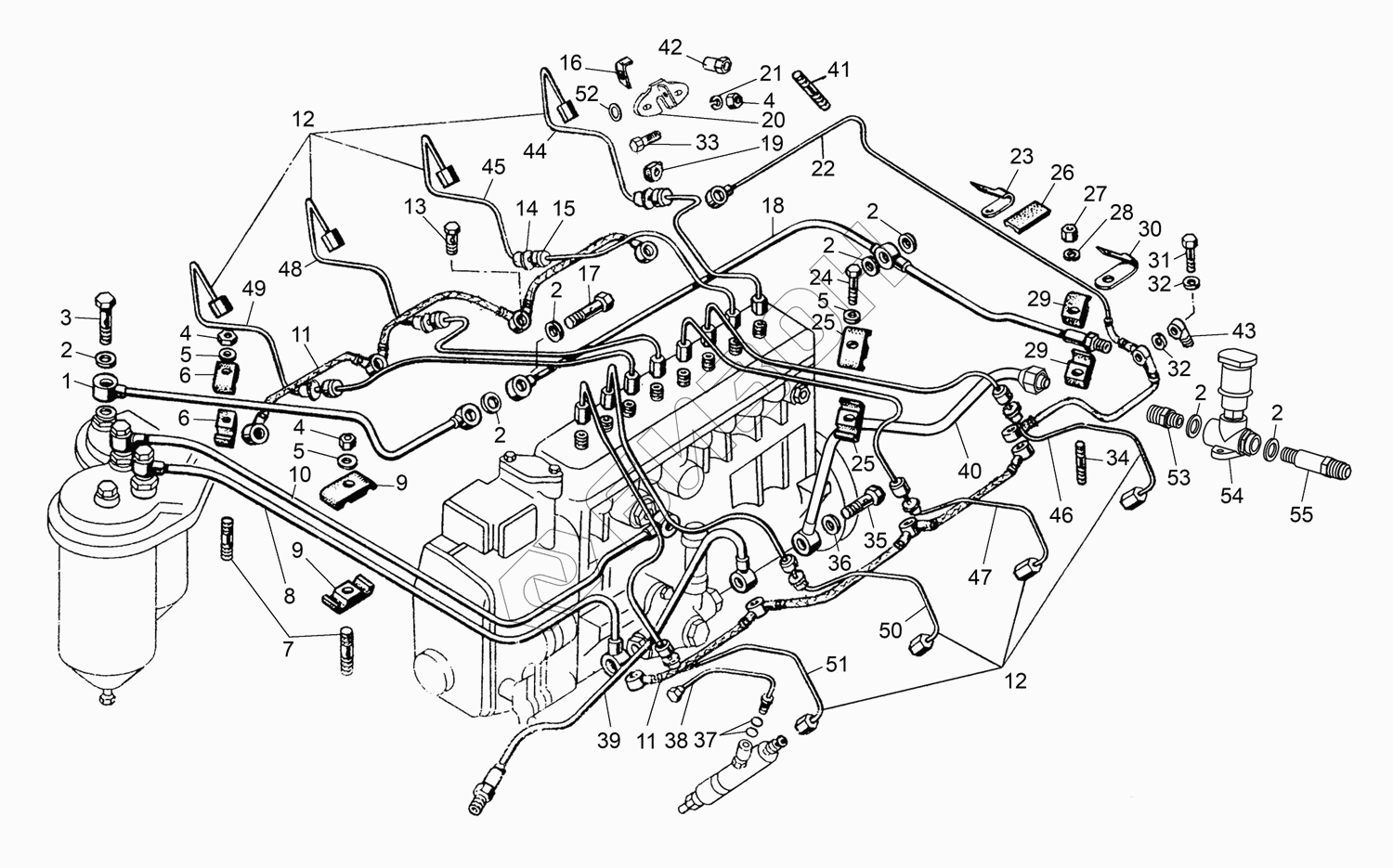

Графический каталог запасных частей к технике: ТМЗ-8435.10. Топливные трубопроводы
1
2
2
2
2
2
2
2
3
4
4
4
5
5
5
6
6
7
8
9
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
29
29
30
31
32
32
33
34
35
36
37
38
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 842.1104 384-10 | Трубка отводящая топливного фильтра |
Загрузка ...
|
|
| 2 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 3 | 310096-П29 | Болт М14х1,5х30 |
Загрузка ...
|
|
| 4 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 5 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 6 | 840.1104 514 | Скоба |
Загрузка ...
|
|
| 7 | 216531-П29 | Шпилька М8х(1,25-3n/1-6g)х35 |
Загрузка ...
|
|
| 8 | 8421.1104 422 | Трубка отводящая топливо-подкачивающего насоса |
Загрузка ...
|
|
| 9 | 840.1104 446 | Скоба |
Загрузка ...
|
|
| 10 | 8424.1104 426-20 | Трубка подводящая к ТНВД |
Загрузка ...
|
|
| 11 | 842.1104 373-10 | Трубка дренажная длинная |
Загрузка ...
|
|
| 12 | 842.1112 406-10 | Трубка высокого давления |
Загрузка ...
|
|
| 13 | 310122-П29 | Болт М10х1х22 |
Загрузка ...
|
|
| 14 | 840.1112 534 | Втулка |
Загрузка ...
|
|
| 15 | 240.1104 343 | Шайба |
Загрузка ...
|
|
| 16 | 240.1104 358 | Колодка крепления трубки |
Загрузка ...
|
|
| 17 | 310236-П29 | Болт М14х1,5х48,5 |
Загрузка ...
|
|
| 18 | 842.1104 382-10 | Трубка отводящая ТНВД |
Загрузка ...
|
|
| 19 | 240-1104 344-А | Уплотнитель |
Загрузка ...
|
|
| 20 | 840.1112 546 | Фланец |
Загрузка ...
|
|
| 21 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 22 | 8423.1104 370-10 | Трубка дренажная |
Загрузка ...
|
|
| 23 | 840.1104 825 | Кляммер |
Загрузка ...
|
|
| 24 | 201464-П29 | Болт М8х35 |
Загрузка ...
|
|
| 25 | 840.1112 528 | Скоба |
Загрузка ...
|
|
| 26 | 840.1104 336 | Прокладка |
Загрузка ...
|
|
| 27 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 28 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 29 | 840.1104 440 | Колодка крепления трубок |
Загрузка ...
|
|
| 30 | 8423.1104 825 | Кляммер |
Загрузка ...
|
|
| 31 | 310239-П29 | Болт М10х1х40 |
Загрузка ...
|
|
| 32 | 312482-П34 | Шайба 10 |
Загрузка ...
|
|
| 33 | 201420-П29 | Болт М6-6gх20 |
Загрузка ...
|
|
| 34 | 216559-П29 | Шпилька М10х(1,5-3n/1,25-6g)х40 |
Загрузка ...
|
|
| 35 | 310264-П29 | Болт М16х1,5х37 |
Загрузка ...
|
|
| 36 | 201-1015 624 | Шайба уплотнительная 16х22х2 |
Загрузка ...
|
|
| 37 | 238-1723026-01 | Кольцо уплотнительное |
Загрузка ...
|
|
| 38 | 840.1104 361-10 | Трубка форсунки дренажная |
Загрузка ...
|
|
| 40 | 8431.1104410 | Трубка подводящая топливоподкачивающего насоса |
Загрузка ...
|
|
| 41 | 216527-П29 | Шпилька М8х(1,25-3n)/1-6g)х25 |
Загрузка ...
|
|
| 42 | 840.1112 548 | Гайка специальная |
Загрузка ...
|
|
| 43 | 840.1104 349 | Наконечник |
Загрузка ...
|
|
| 44 | 842.1112400-10 | Трубка 1 секции ТНВД (4 цилиндр) |
Загрузка ...
|
|
| 45 | 842.1112410-10 | Трубка 2 секции ТНВД (3 цилиндр) |
Загрузка ...
|
|
| 46 | 840.1112420-10 | Трубка 3 секции ТНВД |
Загрузка ...
|
|
| 47 | 840.1112430-10 | Трубка 4 секции ТНВД |
Загрузка ...
|
|
| 48 | 840.1112440-10 | Трубка 5 секции ТНВД |
Загрузка ...
|
|
| 49 | 840.1112450-10 | Трубка 6 секции ТНВД |
Загрузка ...
|
|
| 50 | 840.1112460-10 | Трубка 7 секции ТНВД |
Загрузка ...
|
|
| 51 | 840.1112470-10 | Трубка 8 секции ТНВД |
Загрузка ...
|
|
| 52 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 53 | 8431.1104421 | Штуцер |
Загрузка ...
|
|
| 54 | 37.1141010 | Насос предпусковой прокачки топлива |
Загрузка ...
|
|
| 55 | 8431.1104422 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
