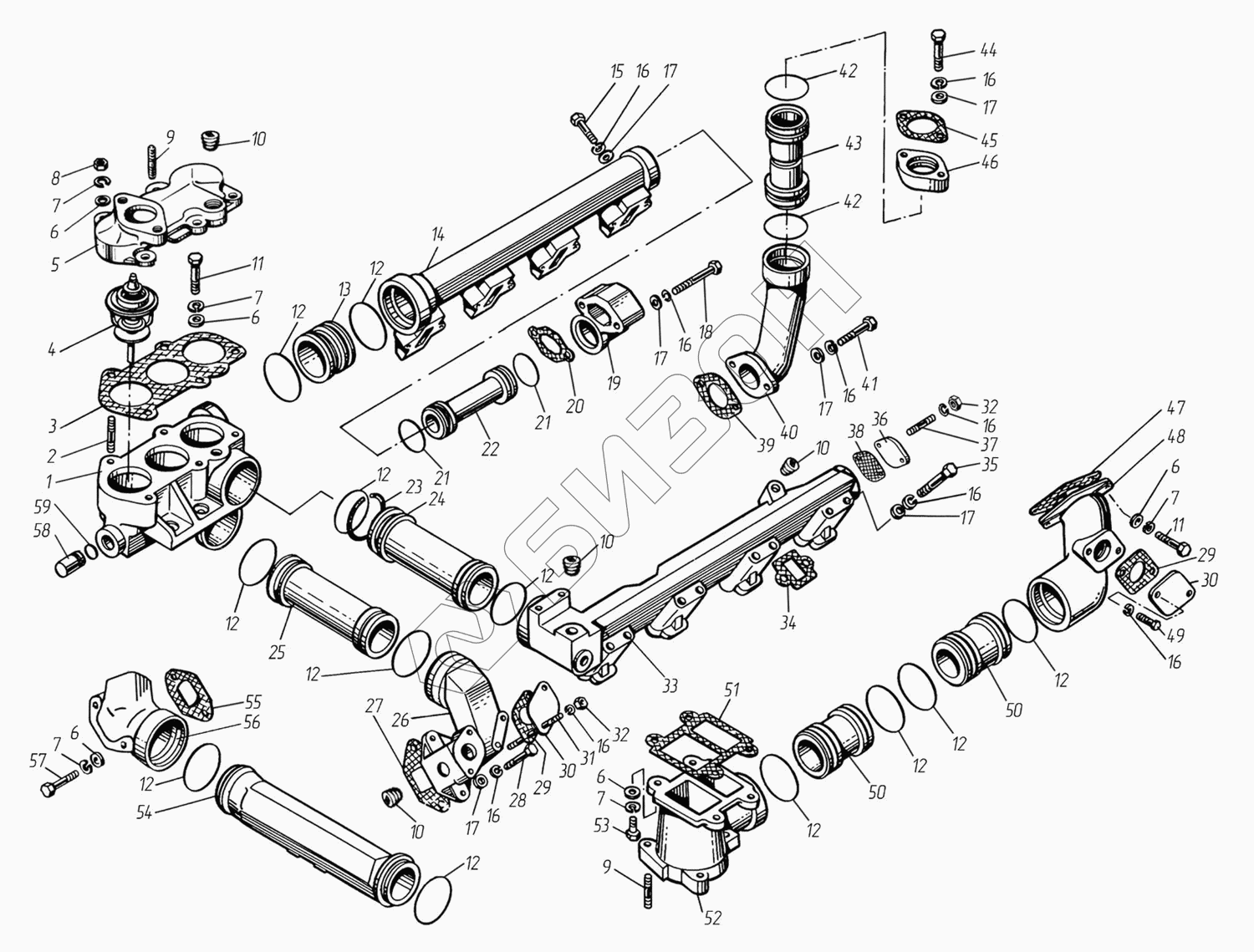

Графический каталог запасных частей к технике: ТМЗ-8435.10. Трубы и термостаты системы охлаждения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
842.1303105-10
842.1303176-01
842.1303176-01
842.1303176-01
842.1303176-01
842.1303176-01
842.1303176-01
842.1303176-01
842.1303176-01
842.1303130
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
9
9
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
14
16
16
16
16
16
16
16
16
17
17
17
17
17
17
23
24
25
26
27
28
29
29
30
30
31
32
32
33
34
35
36
37
38
47
48
49
50
50
51
52
53
54
55
56
57
58
59
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1303105-10 842.1303105-10 Труба водяная левая
Загрузка ...
842.1303176-01 842.1303176-01 Коробка водяная с патрубком (в сборе)
Загрузка ...
842.1303130 842.1303130 Патрубок водяной коробки
Загрузка ...
1 841.1303178 Коробка водяная
Загрузка ...
2 216559-П29 Шпилька М10х(1,5-3n/1,25-6g)х40
Загрузка ...
3 841.1303214 Прокладка патрубка
Загрузка ...
4 45 9144 Термостат ТС 107-1306100-02 или Т 117-1306100-02
Загрузка ...
5 842.1303126 Патрубок водяной коробки (в сборе)
Загрузка ...
6 252006-П29 Шайба 10
Загрузка ...
7 252136-П2 Шайба 10.ОТ
Загрузка ...
8 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
9 216554-П2 Шпилька М10х((1,5-3n)/(1,25-6g))х28
Загрузка ...
10 316135-П2 Пробка К3/8
Загрузка ...
11 201680-П29 Болт М10х1,25х35
Загрузка ...
12 25 3119 3817 Кольцо 052-060-46-2-7
Загрузка ...
13 840.1303082 Муфта соединительная
Загрузка ...
14 842.1303104 Труба водяная правая
Загрузка ...
16 252135-П2 Шайба 8.Т
Загрузка ...
17 252005-П29 Шайба 8
Загрузка ...
23 840.1303272 Кольцо запорное
Загрузка ...
24 841.1303256 Муфта соединительная
Загрузка ...
25 841.1303088-01 Труба перепускная (в сборе)
Загрузка ...
26 841.1303240 Патрубок перепускной трубы
Загрузка ...
27 841.1303188 Прокладка патрубка
Загрузка ...
28 201462-П29 Болт М8х35
Загрузка ...
29 236-1011296 Прокладка
Загрузка ...
30 240-1002402 Заглушка
Загрузка ...
31 216527-П29 Шпилька М8х(1,25-3n)/1-6g)х25
Загрузка ...
32 250511-П29 Гайка М8х1
Загрузка ...
33 842.1303101-10 Труба водяная левая со шпильками
Загрузка ...
34 840.1303268 Прокладка водяной трубы
Загрузка ...
35 201469-П29 Болт М8х1,25х55
Загрузка ...
36 8484.1303014 Заглушка
Загрузка ...
37 216523-П29 Шпилька М8х(1,25-3n)/(1-6g)х16(16/12)
Загрузка ...
38 8401.3509436-01 Прокладка фланца
Загрузка ...
47 841.1303024 Прокладка патрубка
Загрузка ...
48 841.1303160-10 Патрубок подводящий левого блока
Загрузка ...
49 201458-П29 Болт М8-6gх25
Загрузка ...
50 840.1303084 Муфта соединительная
Загрузка ...
51 841.1303175 Прокладка патрубка
Загрузка ...
52 8423.1303174 Патрубок подводящий водомасляного радиатора
Загрузка ...
53 201682-П29 Болт М10х1,25х40
Загрузка ...
54 841.1303156 Труба отводящая водяного насоса
Загрузка ...
55 841.1303163 Прокладка патрубка
Загрузка ...
56 842.1303168-21 Патрубок подводящий правого блока
Загрузка ...
57 201684-П29 Болт М10х1,25х45
Загрузка ...
58 840.1003436 Заглушка
Загрузка ...
59 238Н-1723031 Кольцо уплотнительное
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
