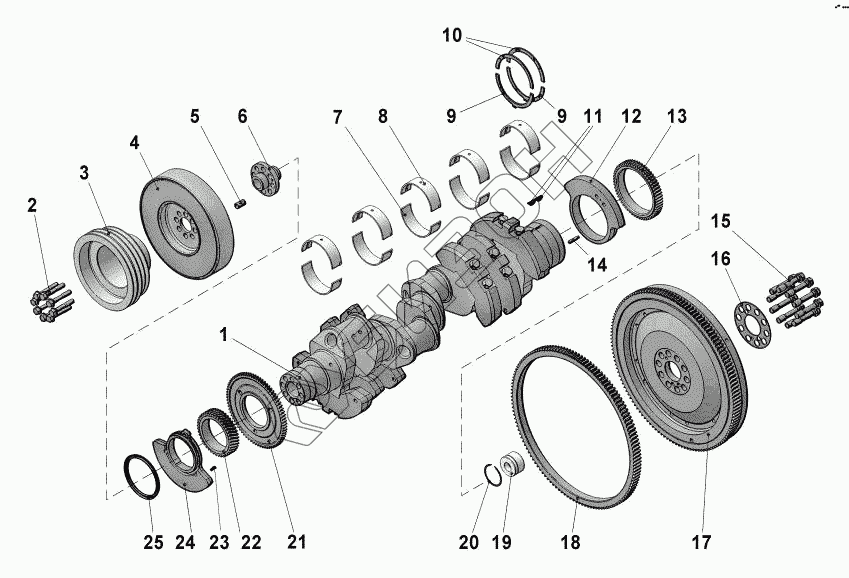

Графический каталог запасных частей к технике: ТМЗ-8437.10. Коленчатый вал и маховик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
849.1005010
842.1000102
1
2
3
4
5
6
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
849.1005010 849.1005010 Вал коленчатый в сборе с шестернями и противовесами
Загрузка ...
842.1000102 842.1000102 Вкладыши коренных подшипников, комплект
Загрузка ...
1 846.1005015 Вал коленчатый
Загрузка ...
2 846.1005062 Болт крепления шкива
Загрузка ...
3 8437.1005061 Шкив
Загрузка ...
4 840.1005070-01 Гаситель крутильныxколебаний
Загрузка ...
5 240.1005536 Втулка установочная
Загрузка ...
6 846.1005525 Проставка
Загрузка ...
6 846.1005524 Проставка со втулкой установочной в сборе
Загрузка ...
7 840.1005171 Вкладыш нижний
Загрузка ...
8 840.1005170 Вкладыш верхний
Загрузка ...
9 840.1005194-10 Полукольцо упорного подшипника нижнее
Загрузка ...
10 840.1005193 Полукольцо упорного подшипника верхнее
Загрузка ...
11 4598246270 Шпонка 8х11 сегментная
Загрузка ...
12 846.1005027 Противовес задний
Загрузка ...
13 840.1005030-01 Шестерня распределительная
Загрузка ...
14 313465-П Штифт 10х40
Загрузка ...
15 840.1005023 Болт
Загрузка ...
16 840.1005128 Пластина
Загрузка ...
17 8481.1005115-40 Маховик
Загрузка ...
18 842.1005125-20 Обод зубчатый (входит в состав маховика)
Загрузка ...
19 840.1005121-01 Втулка установочная
Загрузка ...
20 840.1005122 Кольцо упорное
Загрузка ...
20 8423.1005026 Противовес передний
Загрузка ...
21 849.1011240 Шестерня ведущая привода масляного насоса
Загрузка ...
21 840.1005526 Кольцо упорное
Загрузка ...
22 846.1029401 Шестерня ведущая
Загрузка ...
23 4598246266 Шпонка 6х9
Загрузка ...
24 846.1005026 Противовес передний
Загрузка ...
25 850.1005043 Маслоотражатель передний
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
