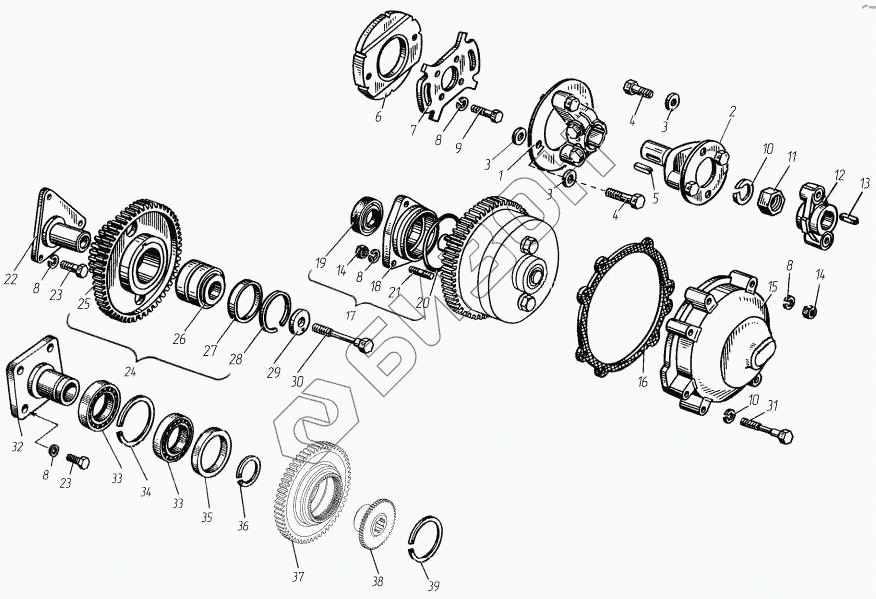

Графический каталог запасных частей к технике: ТМЗ-8437.10. Привод агрегатов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
6
7
8
8
8
8
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
33
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 840.1029260-11 Полумуфта ведущая с пластинами
Загрузка ...
2 840.1029262-11 Фланец ведущей полумуфты передний с пластинами
Загрузка ...
3 312502-П29 Шайба 12
Загрузка ...
4 310265-П2 Болт М12х1,25х26
Загрузка ...
5 314132-П2 Шпонка 8х7х32
Загрузка ...
6 842.1029286 Полумуфта ведомая
Загрузка ...
7 840.1029288-10 Фланец ведомой полумуфты
Загрузка ...
8 252136-П2 Шайба 10.ОТ
Загрузка ...
9 201676-П29 Болт М10х1,25х25
Загрузка ...
10 252161-П2 Шайба 20.Л
Загрузка ...
11 250565-П29 Гайка М20х1,5
Загрузка ...
12 840.1029270-10 Фланец ведущей полумуфты задний
Загрузка ...
13 4598246266 Шпонка 6х9
Загрузка ...
14 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
15 842.1029175-20 Корпус заднего подшипника с уплотнителем
Загрузка ...
16 840.1029178-10 Прокладка
Загрузка ...
17 840.1029170 Корпус переднего подшипника с манжетой
Загрузка ...
18 840.1029172 Корпус переднего подшипника
Загрузка ...
19 840.1029438 Манжета в сборе
Загрузка ...
20 2531112193 Кольцо 082-088-36-2-1
Загрузка ...
21 216459-П29 Шпилька М10х1,25х25
Загрузка ...
22 840.1029128 Ось ведущей шестерни
Загрузка ...
23 4593181117 Болт М10х1,25х25
Загрузка ...
24 840.1029114-01 Шестерня ведущая с подшипником
Загрузка ...
25 840.1029115-02 Шестерня ведущая
Загрузка ...
26 4624534964 Подшипник 97506
Загрузка ...
27 840.1029034 Кольцо
Загрузка ...
28 236-1307081 Кольцо стопорное Б62
Загрузка ...
29 840.1029140 Шайба со штифтом
Загрузка ...
30 310035-П29 Болт М12х1,25х95
Загрузка ...
31 200471-П29 Болт М10х1,25-6gх140
Загрузка ...
32 842.1029578 Ось ведомой шестерни
Загрузка ...
33 Подшипник112 Подшипник 112
Загрузка ...
34 842.1029590 Кольцо 2Б95
Загрузка ...
35 842.1029596 Кольцо дистанционное
Загрузка ...
36 842.1029588 Кольцо 2Б60
Загрузка ...
37 842.1029584 Шестерня ведомая
Загрузка ...
38 8481.1029510 Муфта привода
Загрузка ...
39 8421.1029511 Кольцо В78
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
