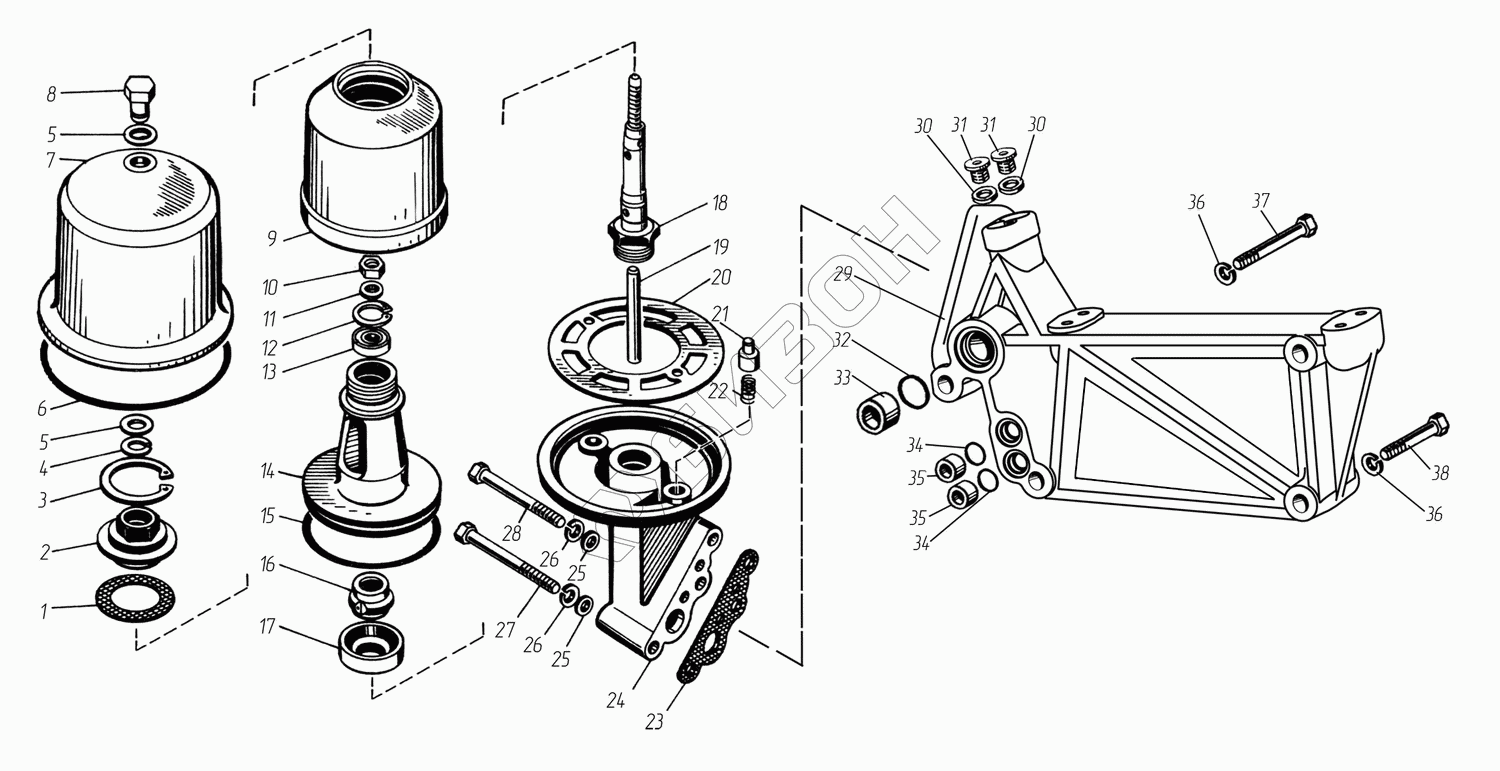

Графический каталог запасных частей к технике: ТМЗ-8463.10. Фильтр центробежной очистки масла
8463.1028 110
840.1028 010
840.1028 036
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
28
29
30
30
31
31
32
33
34
34
35
35
36
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8463.1028 110 | 8463.1028 110 | Кронштейн |
Загрузка ...
|
|
| 840.1028 010 | 840.1028 010 | Фильтр центробежной очистки масла (в сборе) |
Загрузка ...
|
|
| 840.1028 036 | 840.1028 036 | Корпус ротора |
Загрузка ...
|
|
| 1 | 840.1028 064 | Прокладка 66х53х1 |
Загрузка ...
|
|
| 2 | 840.1028 046 | Гайка М45х2-6H |
Загрузка ...
|
|
| 3 | 840.1028 062 | Кольцо Б 68 |
Загрузка ...
|
|
| 4 | 840.1028 087 | Кольцо пружинное 1,2х14,7 |
Загрузка ...
|
|
| 5 | 312333-П | Прокладка 16х24х2 |
Загрузка ...
|
|
| 6 | 25 3111 2228 | Кольцо 155-160-36-2-1 |
Загрузка ...
|
|
| 7 | 840.1028 082 | Крышка фильтра |
Загрузка ...
|
|
| 8 | 840.1028 089 | Гайка М12х1,25-6Н |
Загрузка ...
|
|
| 9 | 840.1028 052 | Крышка ротора |
Загрузка ...
|
|
| 10 | 250615-П2 | Гайка М12х1,25-6Н |
Загрузка ...
|
|
| 11 | 840.1028 061 | Кольцо упорное |
Загрузка ...
|
|
| 12 | 840.1028 088 | Кольцо Б35 |
Загрузка ...
|
|
| 13 | 202 | Подшипник ГОСТ 8338-75 |
Загрузка ...
|
|
| 14 | 840.1028 035 | Корпус ротора со втулкой (в сборе) |
Загрузка ...
|
|
| 15 | 236-1028 246 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | 840-1028 044-01 | Форсунка |
Загрузка ...
|
|
| 17 | 840.1028 047 | Втулка |
Загрузка ...
|
|
| 18 | 840.1028 042-01 | Ось ротора |
Загрузка ...
|
|
| 19 | 840.1028 056 | Трубка |
Загрузка ...
|
|
| 20 | 840.1028 066 | Пластина стопора |
Загрузка ...
|
|
| 21 | 840.1028 068-01 | Палец стопора |
Загрузка ...
|
|
| 22 | 840.1028 070 | Пружина стопора |
Загрузка ...
|
|
| 23 | 840.1028 025 | Прокладка |
Загрузка ...
|
|
| 24 | 840.1028 020 | Корпус фильтра |
Загрузка ...
|
|
| 25 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 26 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 27 | 200468-П29 | Болт М10х1,25-6gх115 |
Загрузка ...
|
|
| 28 | 200460-П29 | Болт М10х1,25-6gх75 |
Загрузка ...
|
|
| 29 | 8463.1028100-01 | Кронштейн со втулками (в сборе) |
Загрузка ...
|
|
| 30 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 31 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 32 | 25 3111 6149 | Кольцо 030-036-36-2-5 |
Загрузка ...
|
|
| 33 | 841.1318 292 | Втулка |
Загрузка ...
|
|
| 34 | 8424.1003063 | Кольцо О-R15-2,5 FRМ80 |
Загрузка ...
|
|
| 35 | 841.1318 290 | Втулка |
Загрузка ...
|
|
| 36 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 37 | 200410-П29 | Болт М12х1,25-6gх130 |
Загрузка ...
|
|
| 38 | 200404-П29 | Болт М12х1,25-6gх95 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
