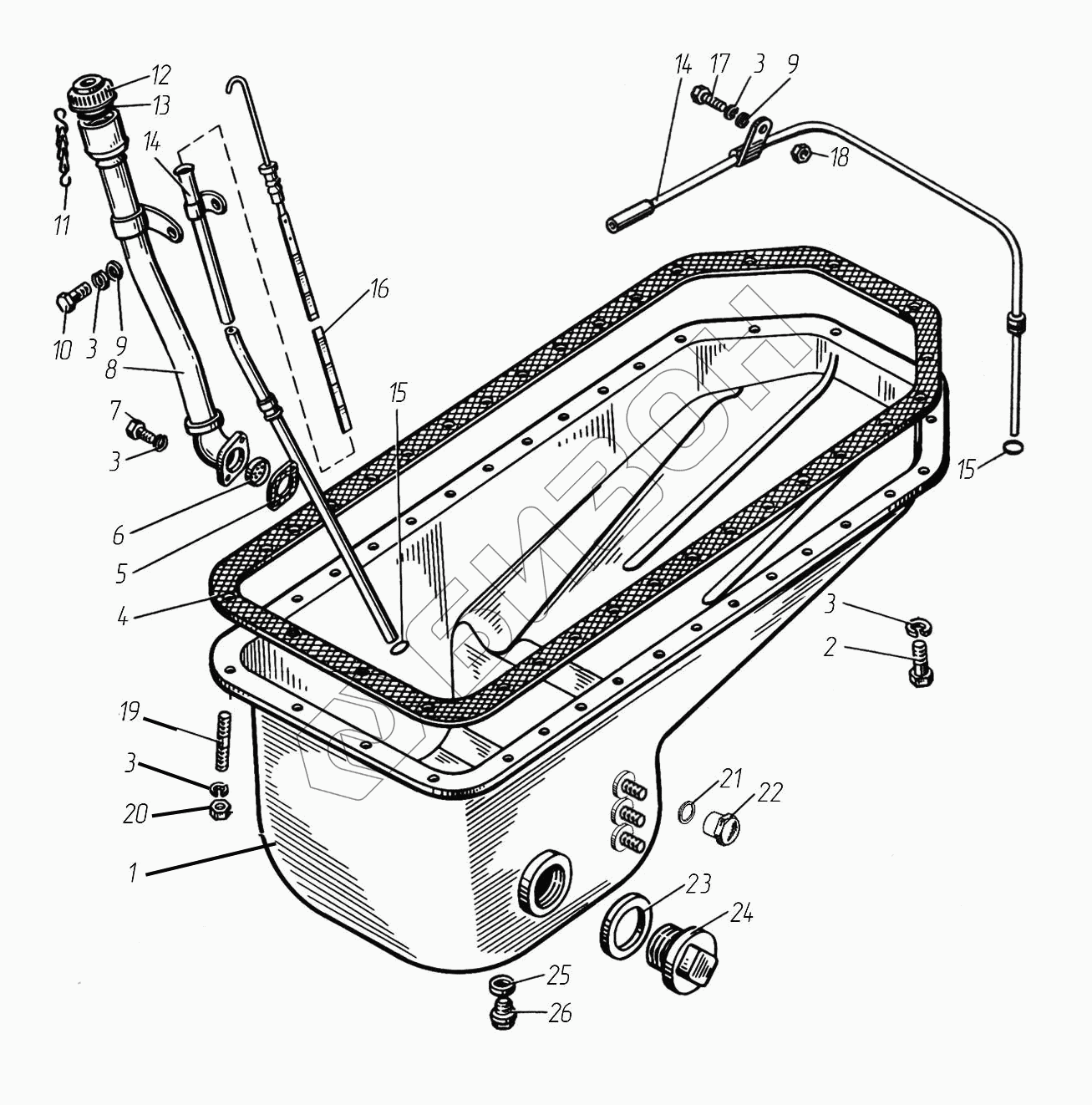

Графический каталог запасных частей к технике: ТМЗ-8463.10. Картер масляный(поддон)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
206500-П29
8424.1009059
8424.1009059
1
2
3
3
3
3
3
4
9
9
14
14
15
15
16
17
18
19
20
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
206500-П29 206500-П29 Болт 3-М8-6gх25
Загрузка ...
8424.1009059 8424.1009059 Трубка направляющая указателя уровня масла с кольцом (в сборе)
Загрузка ...
1 842.1009010-21 Картер масляный (в сборе)
Загрузка ...
2 201458-П29 Болт М8-6gх25
Загрузка ...
3 252135-П2 Шайба 8.Т
Загрузка ...
4 842.1009072 Прокладка картера (в сборе)
Загрузка ...
9 252005-П29 Шайба 8
Загрузка ...
14 8424.1009058-10 Трубка указателя уровня масла с кольцом (в сборе)
Загрузка ...
15 25 3111 2023 Кольцо 014-017-19-2-1
Загрузка ...
16 842.1009050 Указатель уровня масла с уплотнителем (в сборе)
Загрузка ...
17 45 9347 6523 Болт М8х22
Загрузка ...
18 250510-П29 Гайка М8
Загрузка ...
19 216526-П29 Шпилька М8х(1,25-3n/1-6g)х22
Загрузка ...
20 250511-П29 Гайка М8х1
Загрузка ...
25 312473-П Шайба 27
Загрузка ...
26 316109-П29 Пробка М27х1,5-6Н
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
