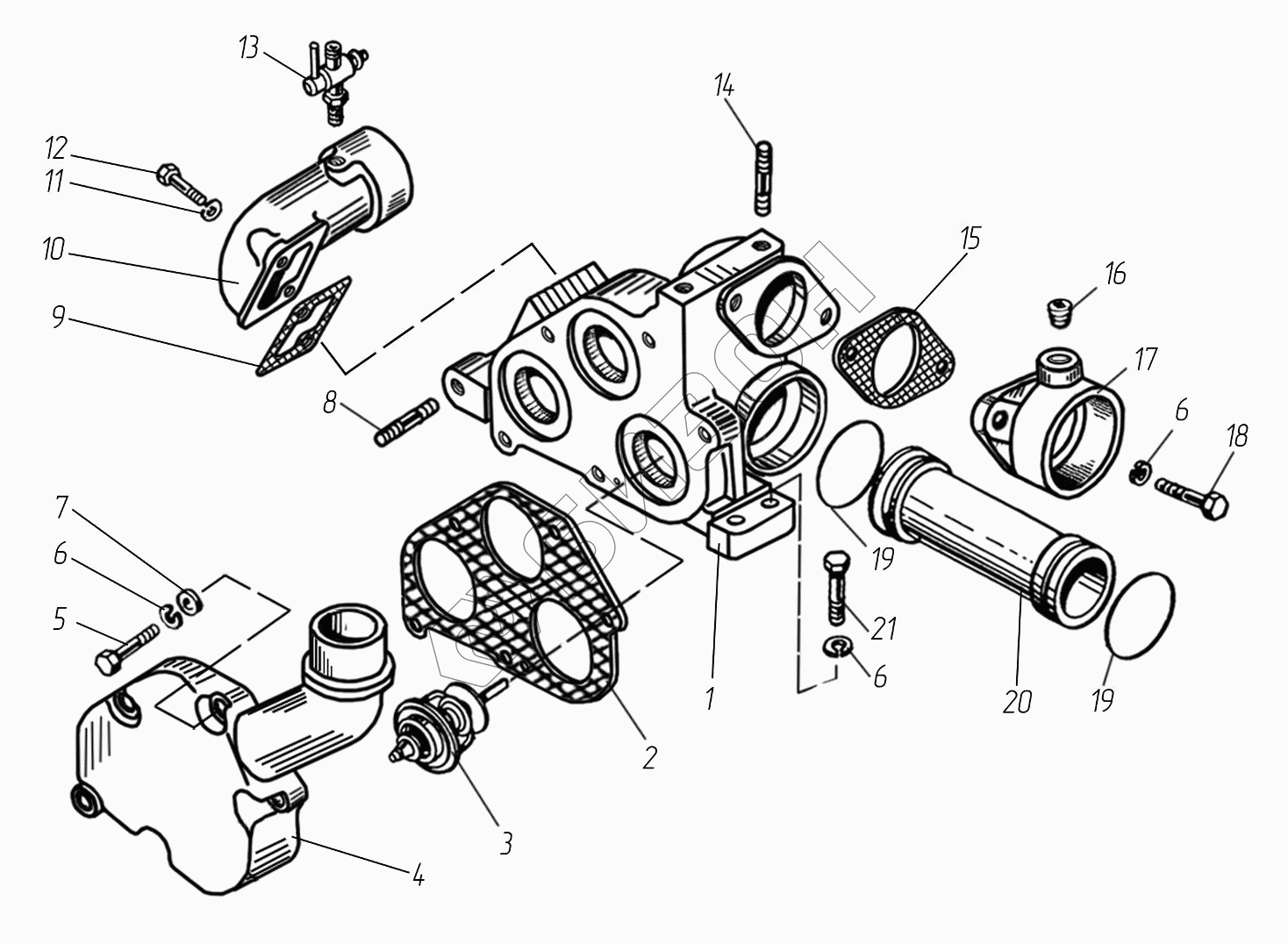

Графический каталог запасных частей к технике: ТМЗ-8463.10. Трубы и термостаты системы охлаждения
1
2
3
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8463.1303176-01 | 8463.1303176-01 | Коробка водяная с патрубком (в сборе) |
Загрузка ...
|
|
| 1 | 8463.1303178 | Коробка водяная |
Загрузка ...
|
|
| 2 | 8463.1303214 | Прокладка патрубка |
Загрузка ...
|
|
| 3 | 45 9144 | Термостат ТС 107-1306100-02 или Т 117-1306100-02 |
Загрузка ...
|
|
| 4 | 8463.1303130 | Патрубок водяной коробки |
Загрузка ...
|
|
| 5 | 201688-П29 | Болт М10х1,25х60 |
Загрузка ...
|
|
| 6 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 7 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 8 | 310419-П2 | Шпилька М12х(1,75-3n)/(1,25-6g)х55(20/22) |
Загрузка ...
|
|
| 9 | 8463.1303188 | Прокладка патрубка |
Загрузка ...
|
|
| 10 | 8463.1303090 | Патрубок отводящий правой водяной трубы |
Загрузка ...
|
|
| 11 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 12 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 13 | 45 9930 0006 | Кран ПС 7-0 |
Загрузка ...
|
|
| 14 | 216459-П29 | Шпилька М10х1,25х25 |
Загрузка ...
|
|
| 15 | 8463.1303175 | Прокладка патрубка |
Загрузка ...
|
|
| 16 | 316135-П2 | Пробка К3/8 |
Загрузка ...
|
|
| 17 | 8463.1303210 | Патрубок подводящий водяной коробки |
Загрузка ...
|
|
| 18 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 19 | 25 3119 3817 | Кольцо 052-060-46-2-7 |
Загрузка ...
|
|
| 20 | 849.1303156 | Труба отводящая (в сборе) |
Загрузка ...
|
|
| 21 | 201682-П29 | Болт М10х1,25х40 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
