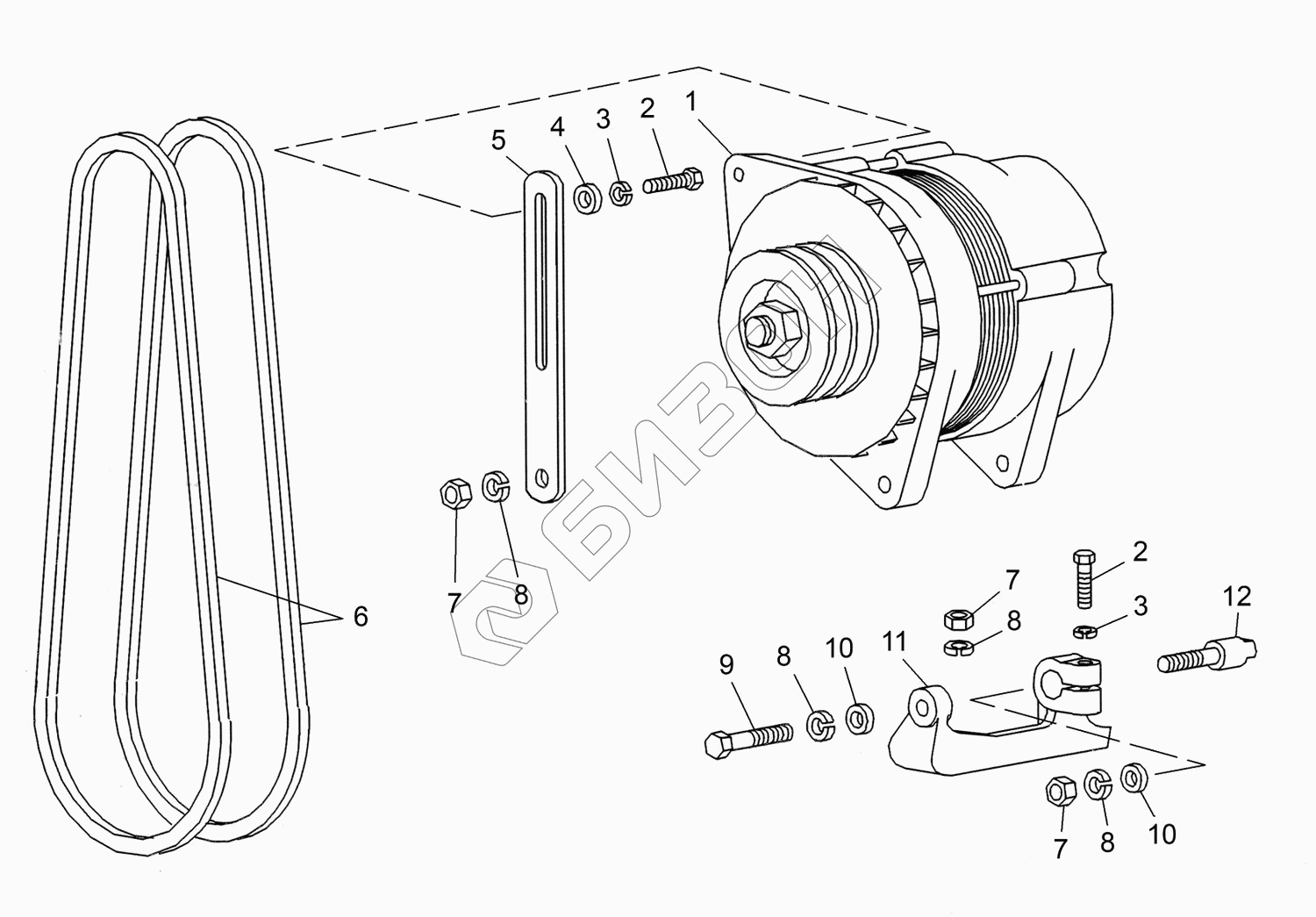

Графический каталог запасных частей к технике: ТМЗ-8481.10-04. Генератор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
6
7
7
7
8
8
8
8
9
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4001.3771-42 Генератор
Загрузка ...
2 201460-П29 Болт М8х30
Загрузка ...
3 252135-П2 Шайба 8.Т
Загрузка ...
4 252038-П28 Шайба 8
Загрузка ...
5 841.3701790 Планка натяжная генератора
Загрузка ...
6 Ремень I-11х10-900 Ремень I-11х10-900
Загрузка ...
7 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
8 252136-П2 Шайба 10.ОТ
Загрузка ...
9 201682-П29 Болт М10х1,25х40
Загрузка ...
10 252006-П29 Шайба 10
Загрузка ...
11 8423.3701774-01 Кронштейн крепления генератора
Загрузка ...
12 841.3701780 Палец крепления генератора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
