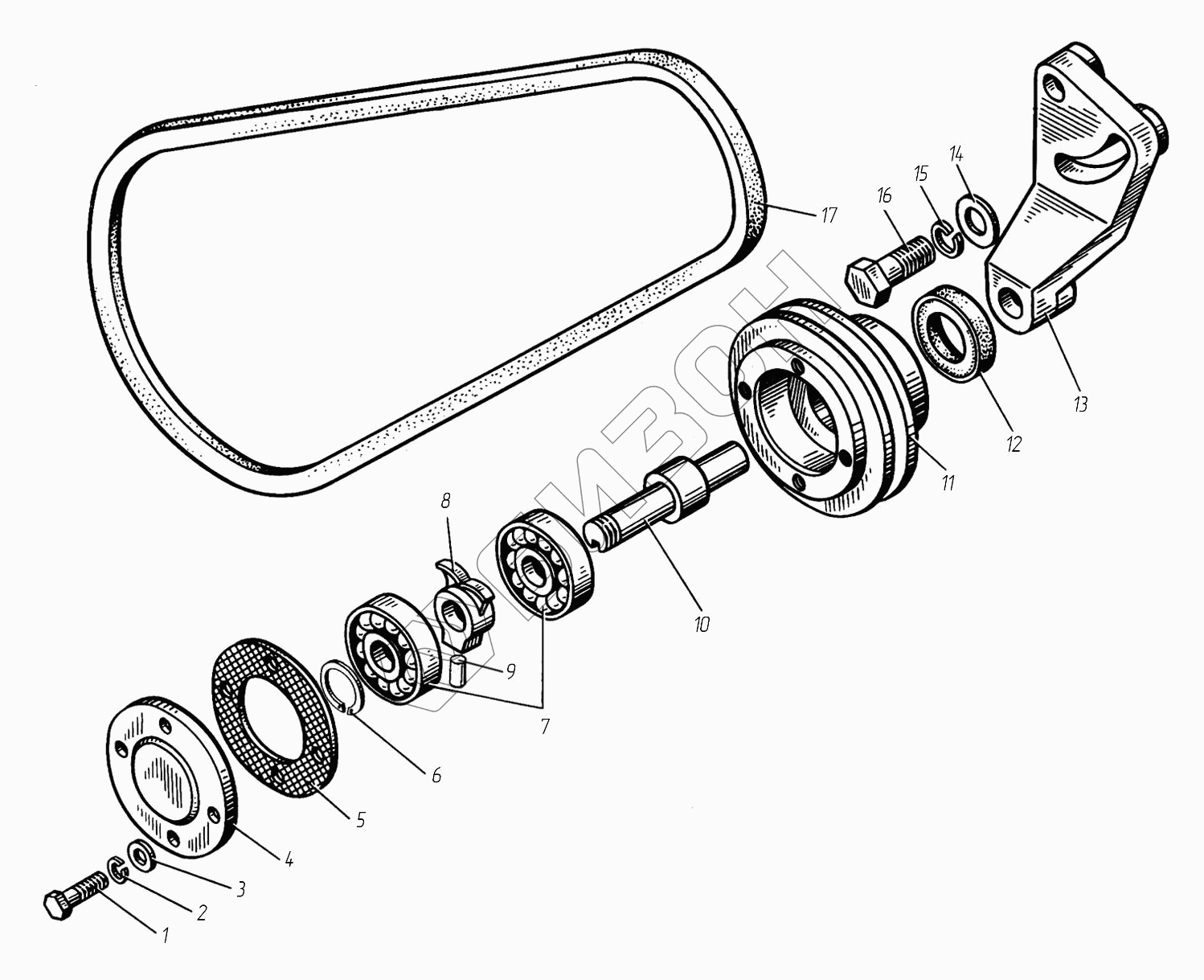

Графический каталог запасных частей к технике: ТМЗ-8481.10-04. Натяжное устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
842.1307155
25 6411 1151
25 6421 1118
842.1307206
840.1307322
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
842.1307155 842.1307155 Натяжное устройство (в сборе)
Загрузка ...
25 6411 1151 25 6411 1151 Ремень зубчатый 2 кл. I-11х10-1250
Загрузка ...
25 6421 1118 25 6421 1118 Ремень зубчатый 2 кл. I-11х10-1180
Загрузка ...
842.1307206 842.1307206 Кронштейн натяжного устройства
Загрузка ...
840.1307322 840.1307322 Маслоразбрызгиватель натяжного устройства
Загрузка ...
1 201420-П29 Болт М6-6gх20
Загрузка ...
2 252134-П2 Шайба 6.Т
Загрузка ...
3 252004-П29 Шайба 6
Загрузка ...
4 841.1307194 Крышка шкива натяжного устройства
Загрузка ...
5 841.1307159 Прокладка крышки
Загрузка ...
6 840.1307165 Кольцо Б17
Загрузка ...
7 236-1307080 Подшипник 303 К2
Загрузка ...
8 840.1307320 Маслоразбрызгиватель (в сборе)
Загрузка ...
9 258611-П2 Штифт 4С3х10.06
Загрузка ...
10 841.1307184 Ось шкива натяжного устройства
Загрузка ...
11 841.1307180 Шкив натяжного устройства
Загрузка ...
12 240-1307090 Манжета
Загрузка ...
13 842.1307204 Кронштейн натяжного устройства (в сборе)
Загрузка ...
14 312696-П29 Шайба 10х28х3
Загрузка ...
15 252136-П2 Шайба 10.ОТ
Загрузка ...
16 201682-П29 Болт М10х1,25х40
Загрузка ...
17 25 6411 1148 Ремень I-11х10-1180
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
