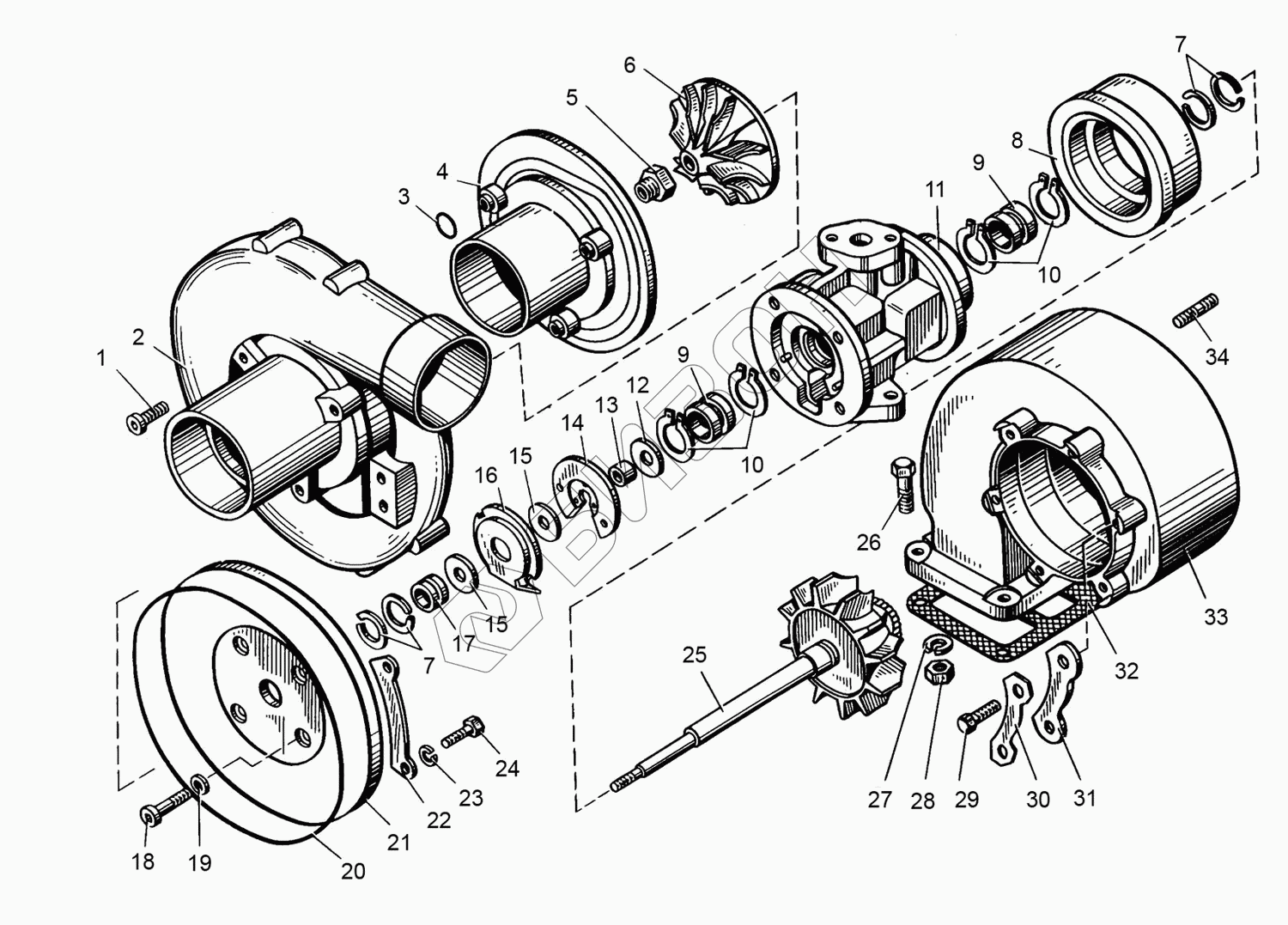

Графический каталог запасных частей к технике: ТМЗ-8481.10-04. Турбокомпрессор(УСТРОЙСТВО)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
399 0033 091
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали Цена
399 0033 091 399 0033 091 Турбокомпрессор К-36-91-01 (4070/42.22)
