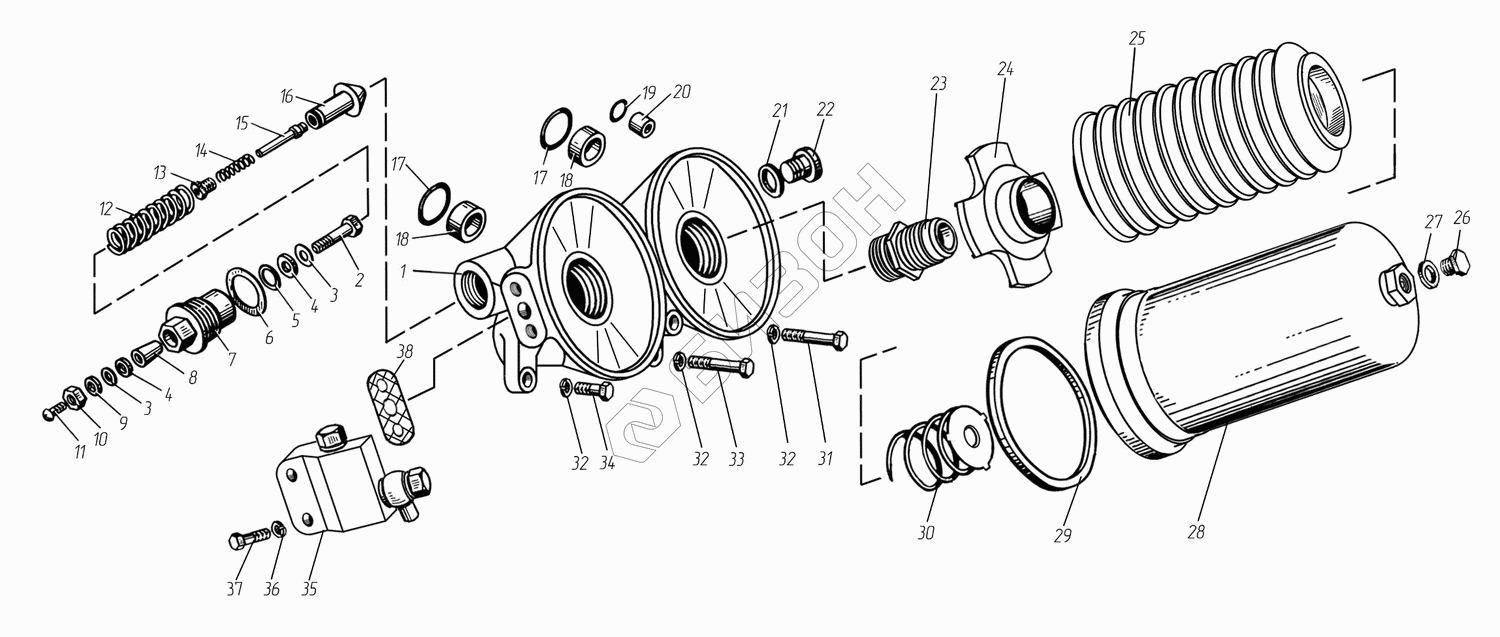

Графический каталог запасных частей к технике: ТМЗ-8481.10-07. Фильтр очистки масла
840.1012040-15
852.1012200-20
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 852.1012015 | 852.1012015 | Корпус масляного фильтра (в сборе) |
Загрузка ...
|
|
| 840.1012040-15 | 840.1012040-15 | Элемент фильтрующий (в сборе) |
Загрузка ...
|
|
| 852.1012200-20 | 852.1012200-20 | Корпус датчиков давления (в сборе) |
Загрузка ...
|
|
| 852.1012010 | 852.1012010 | Фильтр очистки масла (в сборе) |
Загрузка ...
|
|
| 1 | 852.1012020 | Корпус масляного фильтра |
Загрузка ...
|
|
| 2 | 840.1012294-10 | Контакт неподвижный |
Загрузка ...
|
|
| 3 | 312307-П29 | Шайба 10х16х0,3 |
Загрузка ...
|
|
| 4 | 312322-П | Шайба 10х16х3 |
Загрузка ...
|
|
| 5 | 312698-П29 | Шайба 19х25х0,8 |
Загрузка ...
|
|
| 6 | 312697-П | Прокладка 36х44х2 |
Загрузка ...
|
|
| 7 | 840.1012067-10 | Пробка перепускного клапана |
Загрузка ...
|
|
| 8 | 840.1012298-10 | Втулка уплотнительная |
Загрузка ...
|
|
| 9 | 252156-П2 | Шайба 10.Л |
Загрузка ...
|
|
| 10 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 11 | 220048-П29 | Винт М4-6gх6 |
Загрузка ...
|
|
| 12 | 840.1012058 | Пружина клапана |
Загрузка ...
|
|
| 13 | 840.1012059-10 | Штуцер клапана |
Загрузка ...
|
|
| 14 | 840.1012291-10 | Пружина сигнализатора |
Загрузка ...
|
|
| 15 | 840.1012292-10 | Контакт подвижный |
Загрузка ...
|
|
| 16 | 840.1012055-10 | Клапан перепускной |
Загрузка ...
|
|
| 17 | 8423.1013149 | Кольцо O-R 33-3,5 FRM80 |
Загрузка ...
|
|
| 18 | 840.1013630 | Втулка |
Загрузка ...
|
|
| 19 | 8424.1003063 | Кольцо О-R15-2,5 FRМ80 |
Загрузка ...
|
|
| 20 | 240-1011037 | Втулка |
Загрузка ...
|
|
| 21 | 312330-П | Прокладка 30х38х2 |
Загрузка ...
|
|
| 22 | 316 195-П29 | Пробка М30х2-6g |
Загрузка ...
|
|
| 23 | 840.1012127-10 | Штуцер корпуса фильтра |
Загрузка ...
|
|
| 24 | 840.1012051-11 | Крышка замковая |
Загрузка ...
|
|
| 25 | 840.1012039-15 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 26 | 316154-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 27 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 28 | 840.1012078-10 | Колпак с фланцем (в сборе) |
Загрузка ...
|
|
| 29 | 840.1012083-10 | Кольцо резиновое 125х4,5х4,5 |
Загрузка ...
|
|
| 30 | 840.1012046-20 | Пружина колпака |
Загрузка ...
|
|
| 31 | 200412-П29 | Болт М12х1,25х140 |
Загрузка ...
|
|
| 32 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 33 | 200407-П29 | Болт М12х1,25-6gх110 |
Загрузка ...
|
|
| 34 | 200393-П29 | Болт М12х1,25-6gх45 |
Загрузка ...
|
|
| 35 | 852.1012200-10 | Корпус датчиков давления (в сборе) |
Загрузка ...
|
|
| 36 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 37 | 201468-П29 | Болт М8-6gх50 |
Загрузка ...
|
|
| 38 | 8401.3509436 | Прокладка фланца |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
