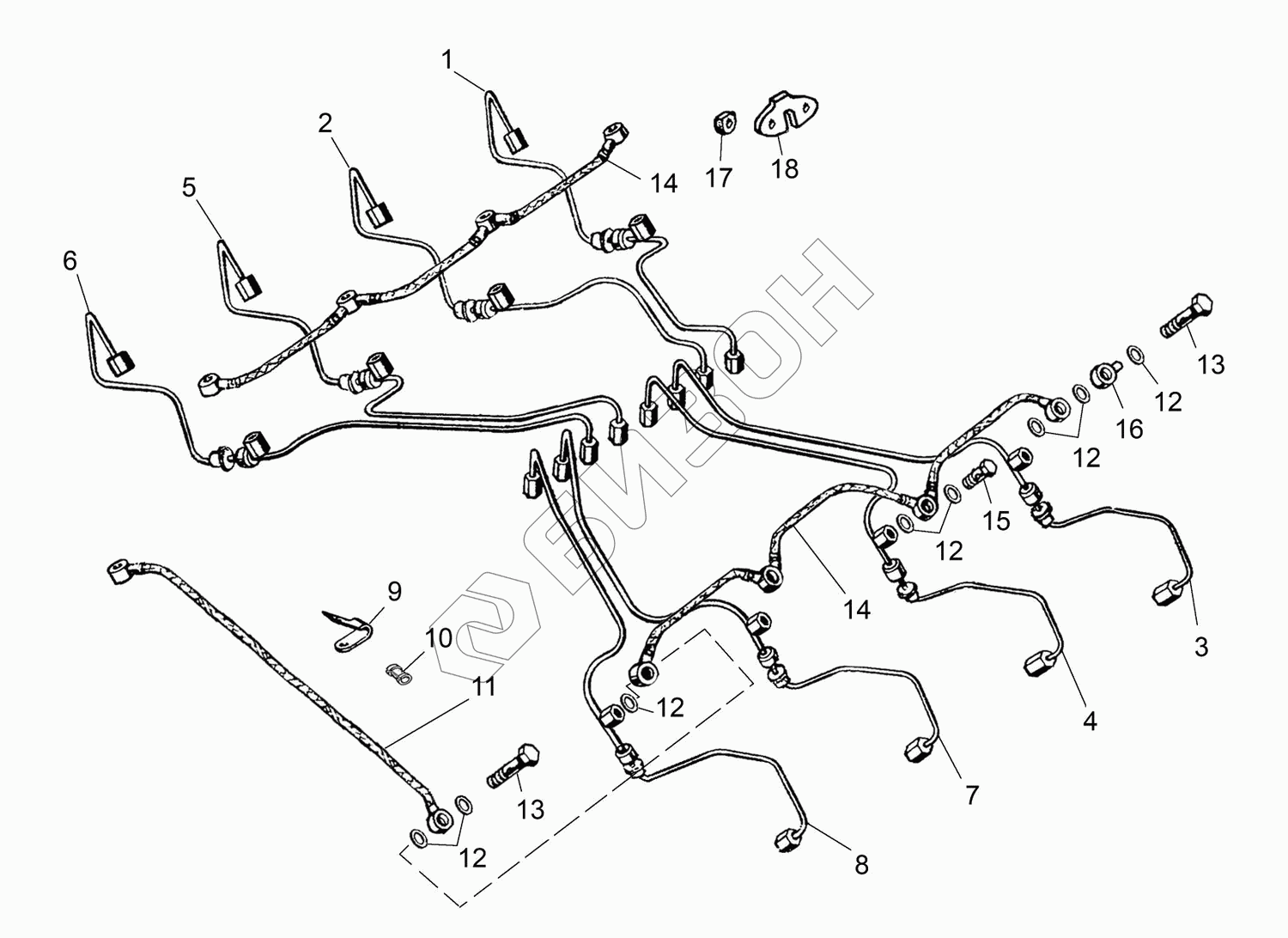

Графический каталог запасных частей к технике: ТМЗ-8481.10-08. Топливные трубопроводы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
279
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
12
13
13
14
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
8481.1112003 8481.1112003 Комплект топливопроводов высокого давления
Загрузка ...
279 279 Датчик утечек топлива ДУТ-2
Загрузка ...
1 8481.1112400 Топливопровод 1 секции (4 цилиндр)
Загрузка ...
2 8481.1112410 Топливопровод 2 секции (3 цилиндр)
Загрузка ...
3 8481.1112420 Топливопровод 3 секции (8 цилиндр)
Загрузка ...
4 8481.1112430 Топливопровод 4 секции (7 цилиндр)
Загрузка ...
5 8481.1112440 Топливопровод 5 секции (2 цилиндр)
Загрузка ...
6 8481.1112450 Топливопровод 6 секции (1 цилиндр)
Загрузка ...
7 8481.1112460 Топливопровод 7 секции (6 цилиндр)
Загрузка ...
8 8481.1112470 Топливопровод 8 секции (5 цилиндр)
Загрузка ...
9 315466-П29 Кляммер
Загрузка ...
10 840.1022860 Амортизатор
Загрузка ...
11 8481.1104620 Трубка дренажная
Загрузка ...
12 312482-П34 Шайба 10
Загрузка ...
13 310239-П29 Болт М10х1х40
Загрузка ...
14 842.1104373-10 Трубка дренажная длинная
Загрузка ...
15 310122-П29 Болт М10х1х22
Загрузка ...
16 840.1104349 Наконечник
Загрузка ...
17 8481.1104344 Уплотнитель
Загрузка ...
18 8481.1104345 Фланец
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
