Графический каталог запасных частей к технике: ТМЗ-8481.10. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22

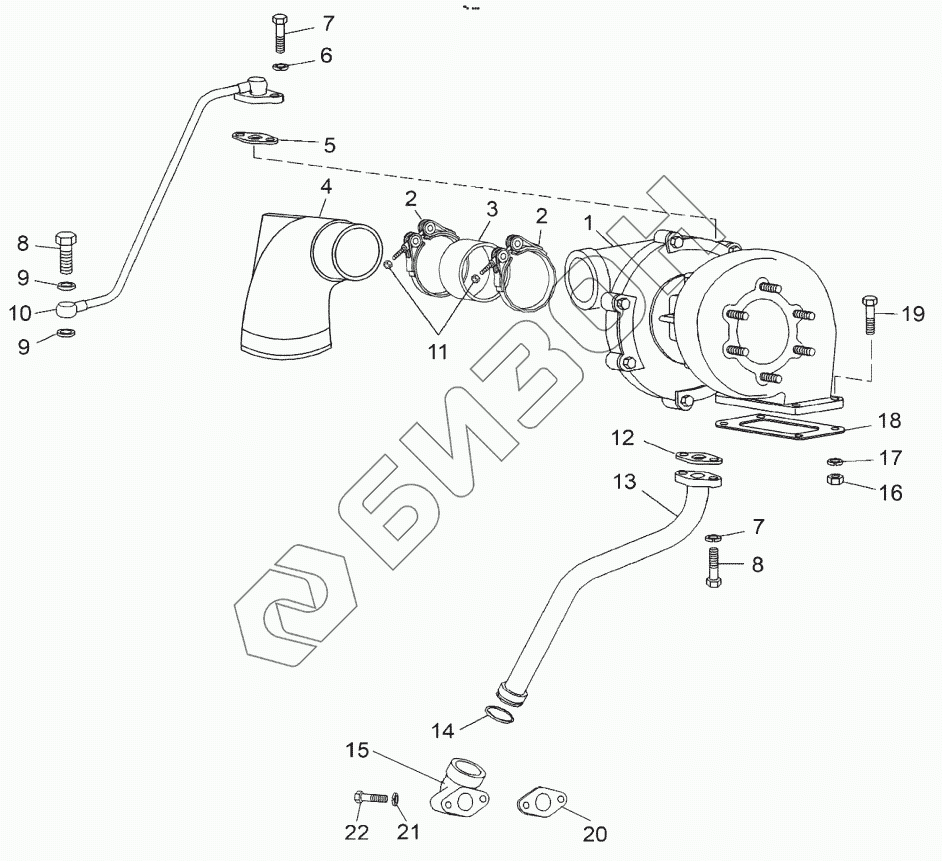

Позиция на иллюстрации Заводской номер детали Название детали Цена
8481.1118010 8481.1118010 Турбокомпрессор
Загрузка ...
8424.1118010 8424.1118010 Турбокомпрессор в сборе
Загрузка ...
1 399 0033 091 Турбокомпрессор
Загрузка ...
1 1000.1118.010-05 Турбокомпрессор ТКР 100-05
Загрузка ...
2 288712 Хомут GBS 101/25-W1 SK
Загрузка ...
3 8424.1118048-01 Рукав
Загрузка ...
4 8481.1118208 Патрубок
Загрузка ...
5 238Ф-1118225 Прокладка
Загрузка ...
6 252136-П2 Шайба 10.ОТ
Загрузка ...
7 201497-П29 Болт М10х25
Загрузка ...
8 310264-П29 Болт М16х1,5х37
Загрузка ...
9 201-1015624 Шайба уплотнительная 16х22х2
Загрузка ...
10 8423.1118220-20 Трубка подвода масла
Загрузка ...
11 250464-П29 Гайка М5
Загрузка ...
12 8423.1118322 Прокладка
Загрузка ...
13 8481.1118230 Трубка слива масла
Загрузка ...
14 5347.3509253 Кольцо
Загрузка ...
15 8481.1118248 Патрубок сливной
Загрузка ...
16 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
17 312300-П2 Шайба 10,5
Загрузка ...
18 238Ф-1118158 Прокладка
Загрузка ...
19 201684-П29 Болт М10х1,25х45
Загрузка ...
20 8423.1118322 Прокладка
Загрузка ...
21 252135-П2 Шайба 8.Т
Загрузка ...
22 201466-П29 Болт М8х1,25х45
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
