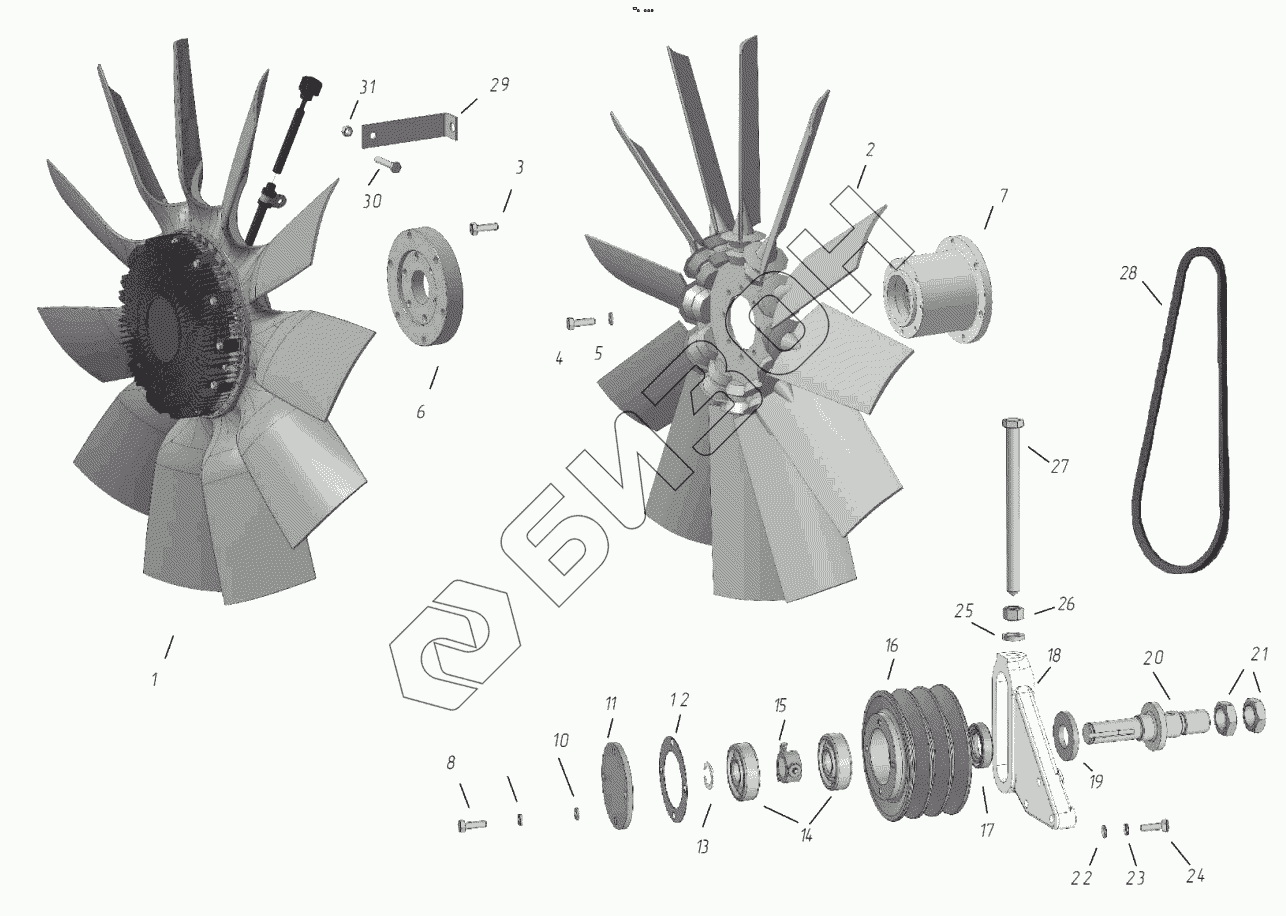

Графический каталог запасных частей к технике: ТМЗ-8481.10. Вентилятор
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8481.1318005 | 8481.1318005 | Комплект ремней (2 шт.) |
Загрузка ...
|
|
| 841.1308110 | 841.1308110 | Натяжное приспособление (в сборе) |
Загрузка ...
|
|
| 1 | 8483.1318006-01 | Муфта вязкостная |
Загрузка ...
|
|
| 2 | 8481.1308012-01 | Крыльчатка вентилятора |
Загрузка ...
|
|
| 3 | 201678-П29 | Болт М10х1,25х30 |
Загрузка ...
|
|
| 4 | 201458-П29 | Болт М8-6gх25 |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 6 | 8483.1308653-01 | Фланец привода |
Загрузка ...
|
|
| 7 | 8481.1308652 | Ступица вентилятора |
Загрузка ...
|
|
| 8 | 201420-П29 | Болт М6-6gх20 |
Загрузка ...
|
|
| 9 | 252134-П2 | Шайба 6.Т |
Загрузка ...
|
|
| 10 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 11 | 841.1308121 | Крышка шкива натяжного приспособления |
Загрузка ...
|
|
| 12 | 240Б-1308122 | Прокладка крышки |
Загрузка ...
|
|
| 13 | 841.1308133 | Кольцо 1Б 20 |
Загрузка ...
|
|
| 14 | 46 1212 3774 | Подшипник |
Загрузка ...
|
|
| 15 | 841.1308825 | Маслоразбрызгиватель (в сборе) |
Загрузка ...
|
|
| 16 | 841.1308112 | Шкив натяжного приспособления |
Загрузка ...
|
|
| 17 | 7.0003 | Манжета |
Загрузка ...
|
|
| 18 | 841.1308138 | Кронштейн натяжного приспособления |
Загрузка ...
|
|
| 19 | 312214-П29 | Шайба установочная 22 |
Загрузка ...
|
|
| 20 | 841.1308116 | Ось крепления натяжного приспособления |
Загрузка ...
|
|
| 21 | 250659-П29 | Гайка М22х1,5-6H |
Загрузка ...
|
|
| 22 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 23 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 24 | 201688-П29 | Болт М10х1,25х60 |
Загрузка ...
|
|
| 25 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 26 | 250515-П29 | Гайка М12х1,25 |
Загрузка ...
|
|
| 27 | 310027-П29 | Болт М12х1,25-6gх158 |
Загрузка ...
|
|
| 28 | 25 6421 1143 | Ремень зубчатый |
Загрузка ...
|
|
| 29 | 8483.1308399-10 | Кронштейн |
Загрузка ...
|
|
| 30 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 31 | 250508-П29 | Гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
