Графический каталог запасных частей к технике: ТМЗ-8481.10. Впускные коллекторы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
4
4
4
5
5
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17

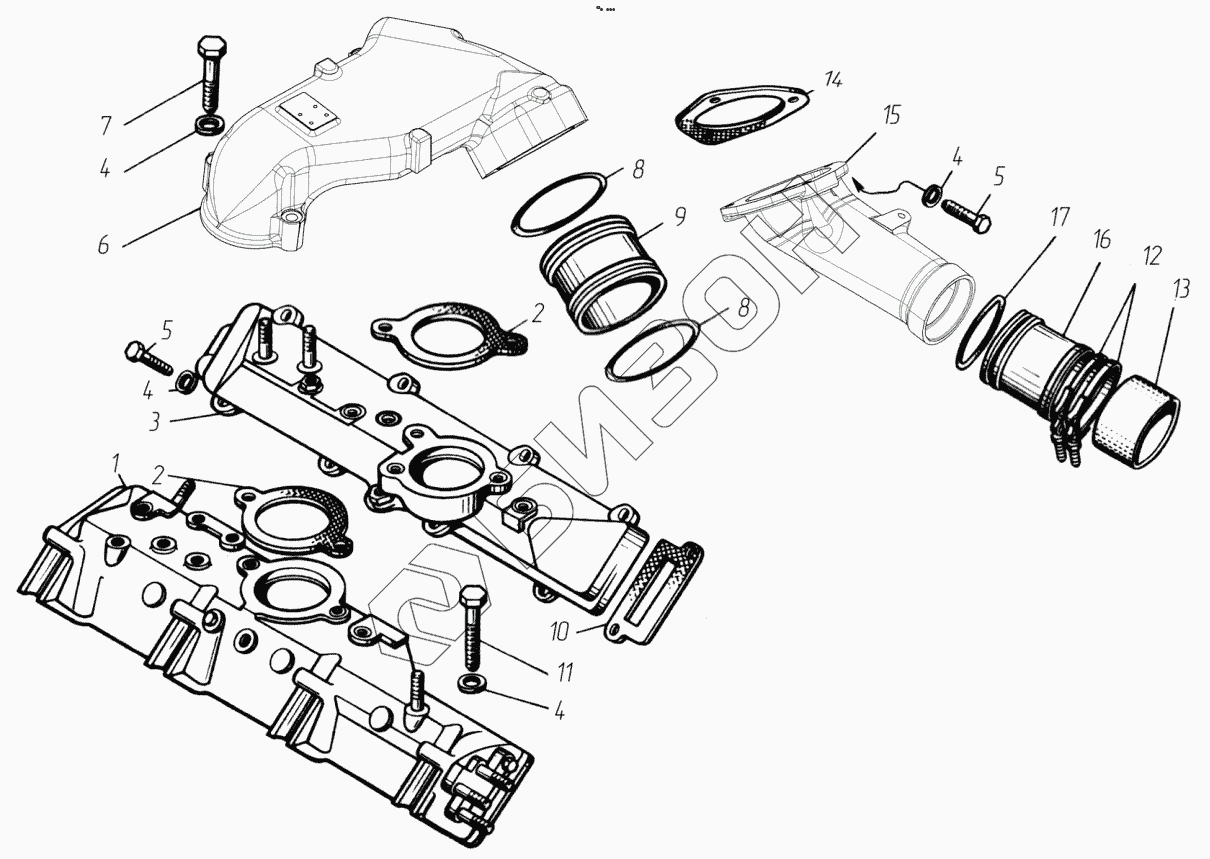

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 8423.1115014-13 Коллектор впускной левый
Загрузка ...
2 8424.1115036 Прокладка патрубка
Загрузка ...
3 842.1115012-10 Коллектор впускной правый в сборе
Загрузка ...
4 252006-П29 Шайба 10
Загрузка ...
5 201680-П29 Болт М10х1,25х35
Загрузка ...
6 8522.1115032-01 Патрубок соединительный
Загрузка ...
6 8522.1115032-03 Патрубок соединительный
Загрузка ...
6 842.1115032-13 Патрубок соединительный
Загрузка ...
7 201688-П29 Болт М10х1,25х60
Загрузка ...
8 8.9598 Кольцо уплотнительное
Загрузка ...
9 8424.1115158-03 Втулка
Загрузка ...
10 840.1115026-02 Прокладка впускного коллектора
Загрузка ...
11 45 9328 1097 Болт
Загрузка ...
12 288 711 Хомут
Загрузка ...
13 8424.1115048-01 Рукав
Загрузка ...
14 842.1115154 Прокладка
Загрузка ...
15 8481.1115128 Патрубок подводящий
Загрузка ...
16 8481.1115158 Втулка
Загрузка ...
17 25 3111 6181 Кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
