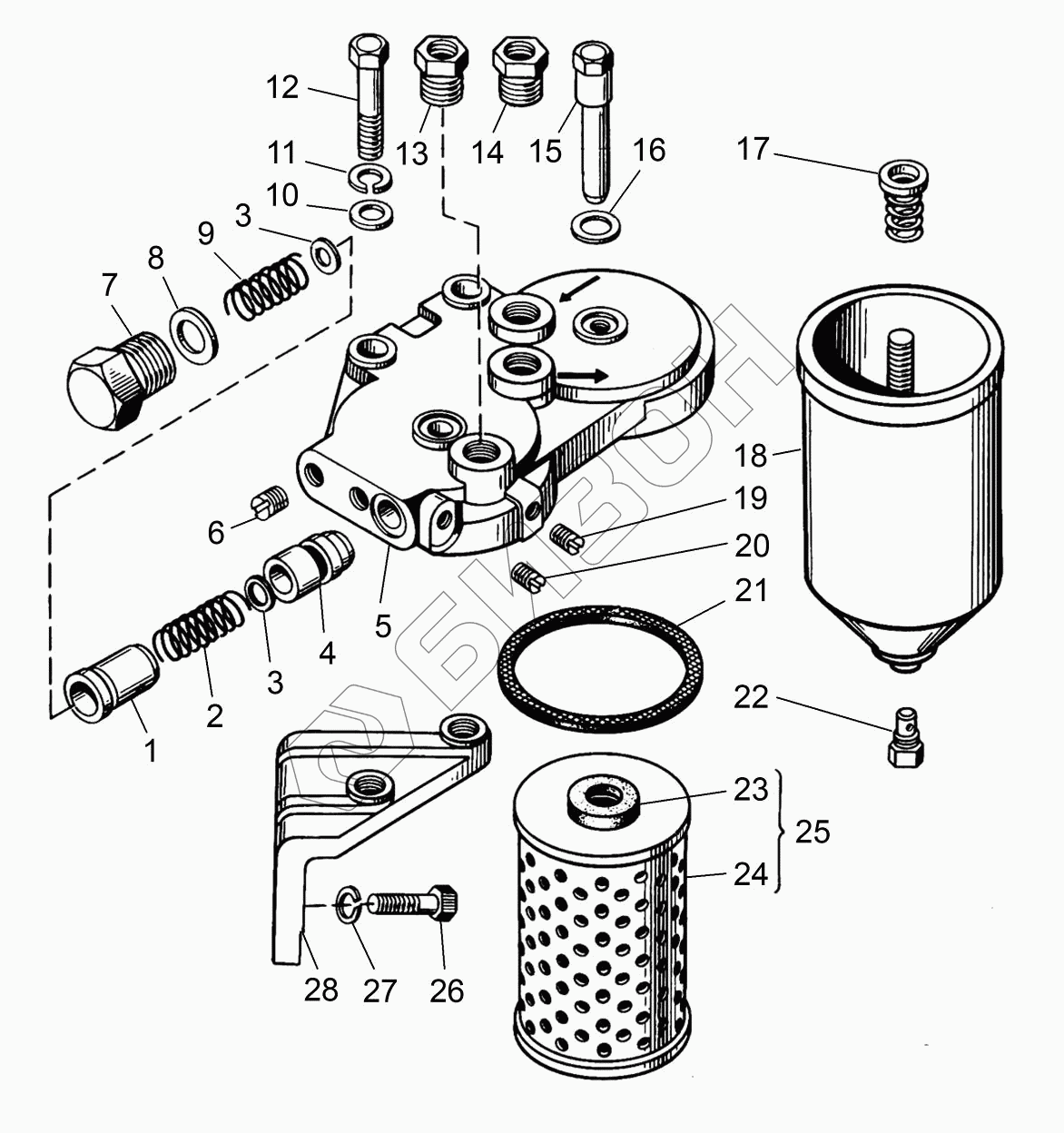

Графический каталог запасных частей к технике: ТМЗ-8481.10. Фильтр тонкой очистки топлива

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
840.1117020
8463.1117152
840.1117010
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Позиция на иллюстрации Заводской номер детали Название детали Цена
840.1117020 840.1117020 Корпус фильтра в сборе
Загрузка ...
8463.1117152 8463.1117152 Кронштейн
Загрузка ...
840.1117010 840.1117010 Фильтр в сборе
Загрузка ...
1 840.1117162 Гильза перепускного клапана
Загрузка ...
2 840.1117158 Пружина клапана термостата
Загрузка ...
3 312699-П2 Шайба
Загрузка ...
4 840.1117150 Клапан перепускной
Загрузка ...
5 840.1117022 Корпус фильтра
Загрузка ...
6 316198-П29 Пробка КГ1/4
Загрузка ...
7 316108-П29 Пробка М16х1,5
Загрузка ...
8 312367-П Шайба 16х19х1,5
Загрузка ...
9 840.1117159 Пружина перепускного клапана
Загрузка ...
10 252007-П29 Шайба 12
Загрузка ...
11 252137-П2 Шайба 12.ОТ
Загрузка ...
12 200397-П29 Болт М12х1,25-6gх60
Загрузка ...
13 316622-П29 Ввертыш М14х1,5-6Н-М24х2-6gх18
Загрузка ...
14 316615-П29 Ввертыш М16х1,5-6Н-М24х2-6gх18
Загрузка ...
15 840.1117122 Болт
Загрузка ...
16 312326-П Прокладка 14х19х1,5
Загрузка ...
17 840.1117037 Пружина фильтра с шайбой
Загрузка ...
18 840.1117182 Колпак фильтра
Загрузка ...
19 316105-П2 Пробка КГ 1/8
Загрузка ...
20 8421.1117301 Пробка
Загрузка ...
21 840.1117186 Прокладка колпака
Загрузка ...
22 840.1117144 Пробка сливная
Загрузка ...
23 840.1117114 Прокладка элемента
Загрузка ...
24 840.1117040-01 Элемент фильтрующий
Загрузка ...
25 840.1117030-01 Элемент в сборе
Загрузка ...
26 201680-П29 Болт М10х1,25х35
Загрузка ...
27 252136-П2 Шайба 10.ОТ
Загрузка ...
28 841.1117152 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
