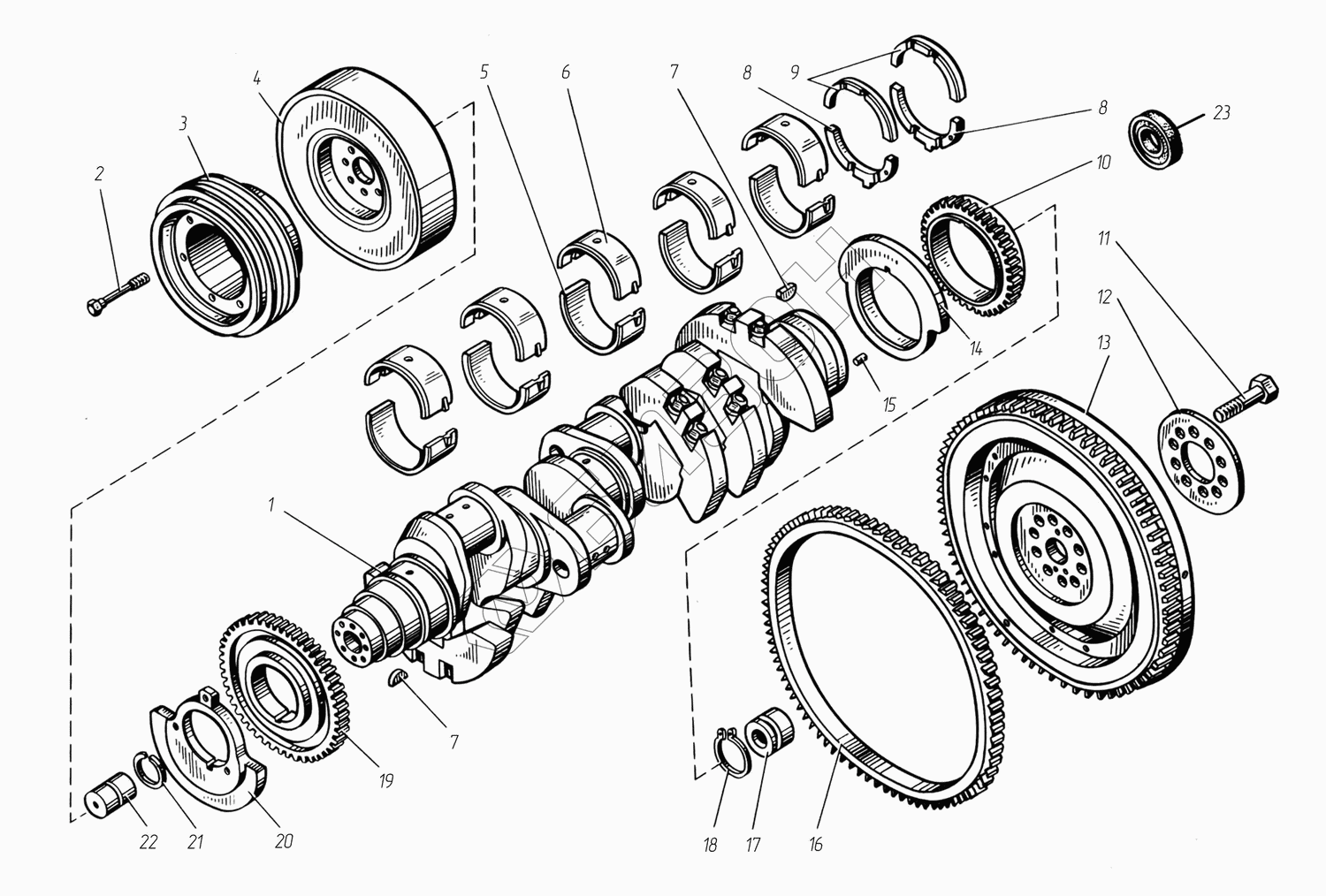

Графический каталог запасных частей к технике: ТМЗ-8482.10. Коленчатый вал и маховик

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
8423.1005010
8423.1000107
842.1000102
8423.1005027-21
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
8423.1005010 8423.1005010 Вал коленчатый в сборе с шестернями
Загрузка ...
8423.1000107 8423.1000107 Вал коленчатый с коренными и шатунными вкладышами, комплект
Загрузка ...
842.1000102 842.1000102 Вкладыши коренных подшипников, комплект
Загрузка ...
8423.1005027-21 8423.1005027-21 Противовес задний
Загрузка ...
1 842.1005015 Вал коленчатый
Загрузка ...
2 840.1005062-01 Болт
Загрузка ...
3 8423.1005061-20 Шкив
Загрузка ...
4 840.1005070-01 Гаситель крутильныxколебаний
Загрузка ...
5 840.1005171 Вкладыш нижний
Загрузка ...
6 840.1005170 Вкладыш верхний
Загрузка ...
7 45 9824 6270 Шпонка сегментная 8х11
Загрузка ...
8 840.1005194-10 Полукольцо упорного подшипника нижнее
Загрузка ...
9 840.1005193 Полукольцо упорного подшипника верхнее
Загрузка ...
10 840.1005030 Шестерня распределительная
Загрузка ...
11 840.1005023 Болт
Загрузка ...
12 840.1005128 Пластина
Загрузка ...
13 8423.1005115-21 Маховик
Загрузка ...
14 8423.1005027 Противовес задний
Загрузка ...
15 313465-П Штифт 10х40
Загрузка ...
16 842.1005125-20 Обод зубчатый (входит в состав маховика)
Загрузка ...
17 840.1005121-01 Втулка установочная
Загрузка ...
18 840.1005122 Кольцо упорное
Загрузка ...
19 841.1011240 Шестерня привода масляного насоса
Загрузка ...
20 8423.1005026 Противовес передний
Загрузка ...
21 840.1005526 Кольцо упорное
Загрузка ...
22 840.1005525 Вставка коленчатого вала
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
