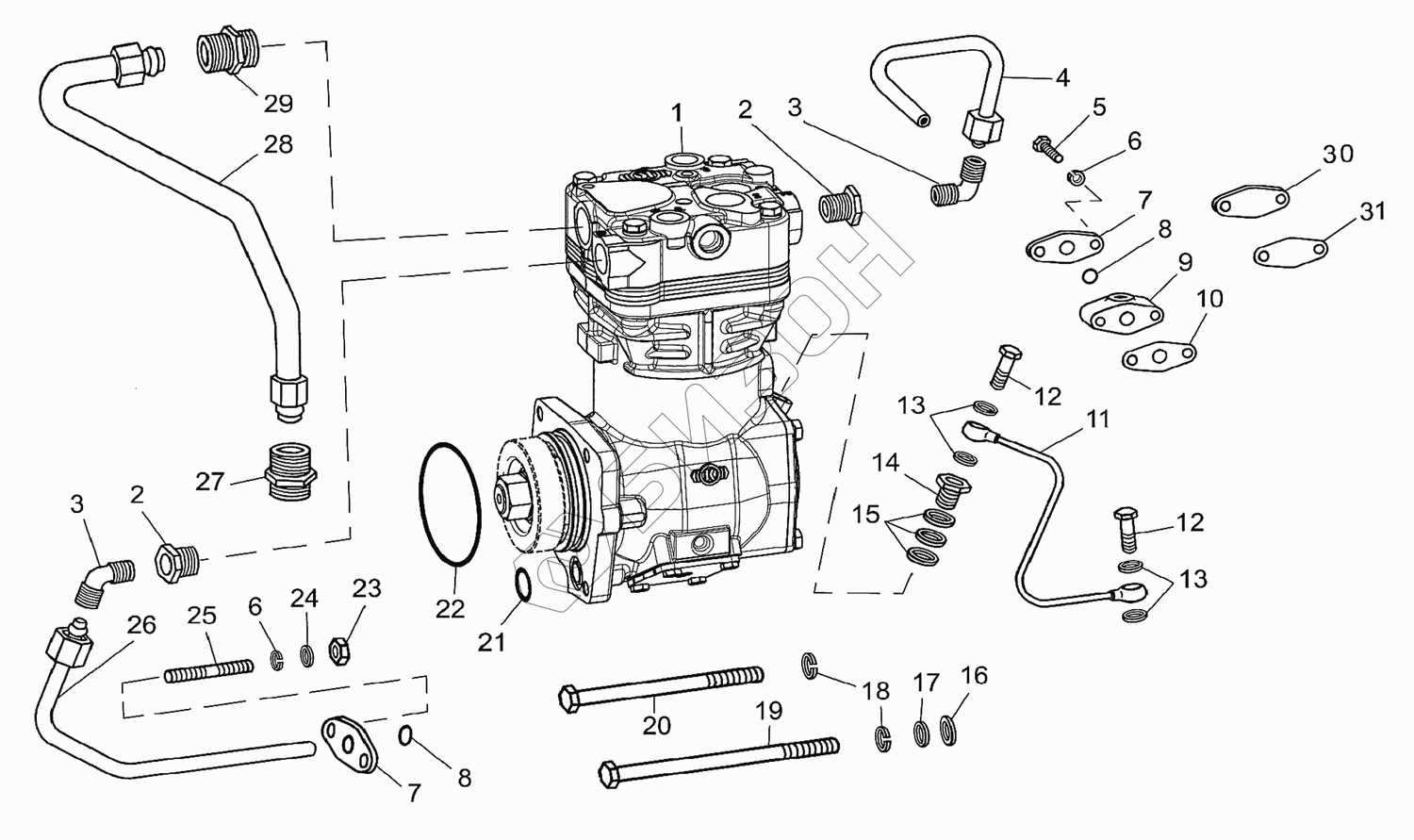

Графический каталог запасных частей к технике: ТМЗ-8482.10. Компрессор пневматического тормоза
1
2
2
3
3
6
6
7
7
8
8
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8481.3509010 | 8481.3509010 | Компрессор пневматического тормоза в сборе с уплотнительными кольцами, ввертышами, угольниками |
Загрузка ...
|
|
| 1 | К 012323 | Компрессор пневматического тормоза LP 3999 |
Загрузка ...
|
|
| 2 | 316632-П29 | Ввертыш М22х1,5 |
Загрузка ...
|
|
| 3 | 314510-П | Угольник ввертный |
Загрузка ...
|
|
| 6 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 7 | 840.3509294 | Фланец трубки подвода воды к компрессору |
Загрузка ...
|
|
| 8 | 238Н-1722063 | Кольцо уплотнительное |
Загрузка ...
|
|
| 11 | 8481.3509260 | Трубка подвода масла к компрессору |
Загрузка ...
|
|
| 12 | 310122-П2 | Болт М10х1х22 |
Загрузка ...
|
|
| 13 | 312482-П34 | Шайба 10 |
Загрузка ...
|
|
| 14 | 238-1723280 | Ввертыш |
Загрузка ...
|
|
| 15 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 16 | 8481.3509810 | Шайба |
Загрузка ...
|
|
| 17 | 252006-П2 | Шайба 10 |
Загрузка ...
|
|
| 18 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 19 | 200471-П29 | Болт М10х1,25-6gх140 |
Загрузка ...
|
|
| 20 | 200466-П29 | Болт М10х1,25х105 |
Загрузка ...
|
|
| 21 | 53205-3509322 | Кольцо уплотнительное |
Загрузка ...
|
|
| 22 | 25 3111 2188 | Кольцо 076-082-36-2-1 |
Загрузка ...
|
|
| 23 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 24 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 25 | 216523-П29 | Шпилька М8х(1,25-3n)/(1-6g)х16(16/12) |
Загрузка ...
|
|
| 26 | 8481.3509278 | Трубка подвода воды к компрессору |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
