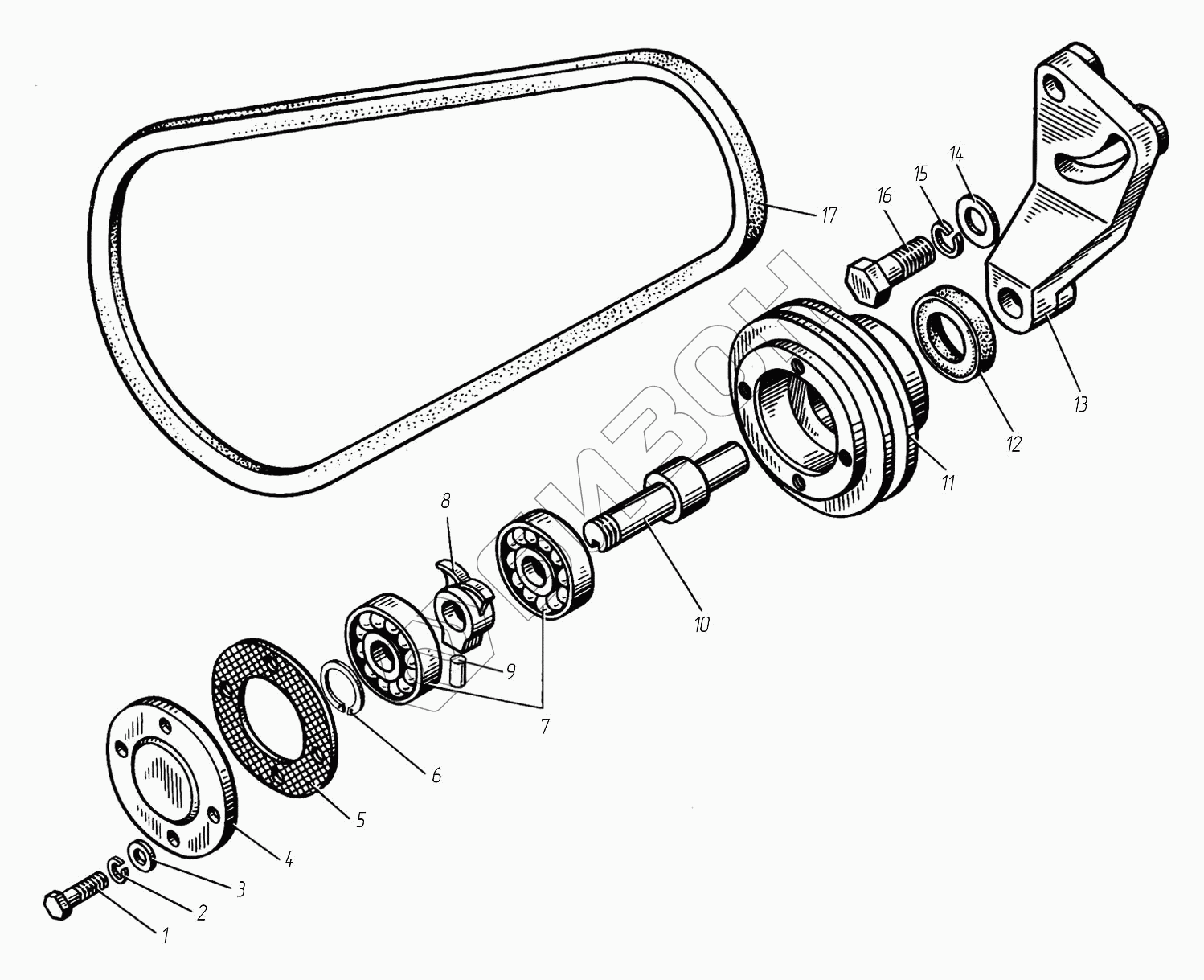

Графический каталог запасных частей к технике: ТМЗ-8486.10-02. Натяжное устройство
8486.1307155
25 6421 1118
8486.1307206
840.1307322
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8486.1307155 | 8486.1307155 | Натяжное устройство (в сборе) |
Загрузка ...
|
|
| 25 6421 1118 | 25 6421 1118 | Ремень зубчатый 2 кл. I-11х10-1180 |
Загрузка ...
|
|
| 8486.1307206 | 8486.1307206 | Кронштейн натяжного устройства |
Загрузка ...
|
|
| 840.1307322 | 840.1307322 | Маслоразбрызгиватель натяжного устройства |
Загрузка ...
|
|
| 1 | 201420-П29 | Болт М6-6gх20 |
Загрузка ...
|
|
| 2 | 252134-П2 | Шайба 6.Т |
Загрузка ...
|
|
| 3 | 252004-П29 | Шайба 6 |
Загрузка ...
|
|
| 4 | 841.1307194 | Крышка шкива натяжного устройства |
Загрузка ...
|
|
| 5 | 841.1307159 | Прокладка крышки |
Загрузка ...
|
|
| 6 | 840.1307165 | Кольцо Б17 |
Загрузка ...
|
|
| 7 | 236-1307080 | Подшипник 303 К2 |
Загрузка ...
|
|
| 8 | 840.1307320 | Маслоразбрызгиватель (в сборе) |
Загрузка ...
|
|
| 9 | 258611-П2 | Штифт 4С3х10.06 |
Загрузка ...
|
|
| 10 | 841.1307184 | Ось шкива натяжного устройства |
Загрузка ...
|
|
| 11 | 8486.1307180 | Шкив натяжного устройства |
Загрузка ...
|
|
| 12 | 240-1307090 | Манжета |
Загрузка ...
|
|
| 13 | 8486.1307204 | Кронштейн натяжного устройства (в сборе) |
Загрузка ...
|
|
| 14 | 312696-П29 | Шайба 10х28х3 |
Загрузка ...
|
|
| 15 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 16 | 201682-П29 | Болт М10х1,25х40 |
Загрузка ...
|
|
| 17 | 25 6411 1148 | Ремень I-11х10-1180 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
