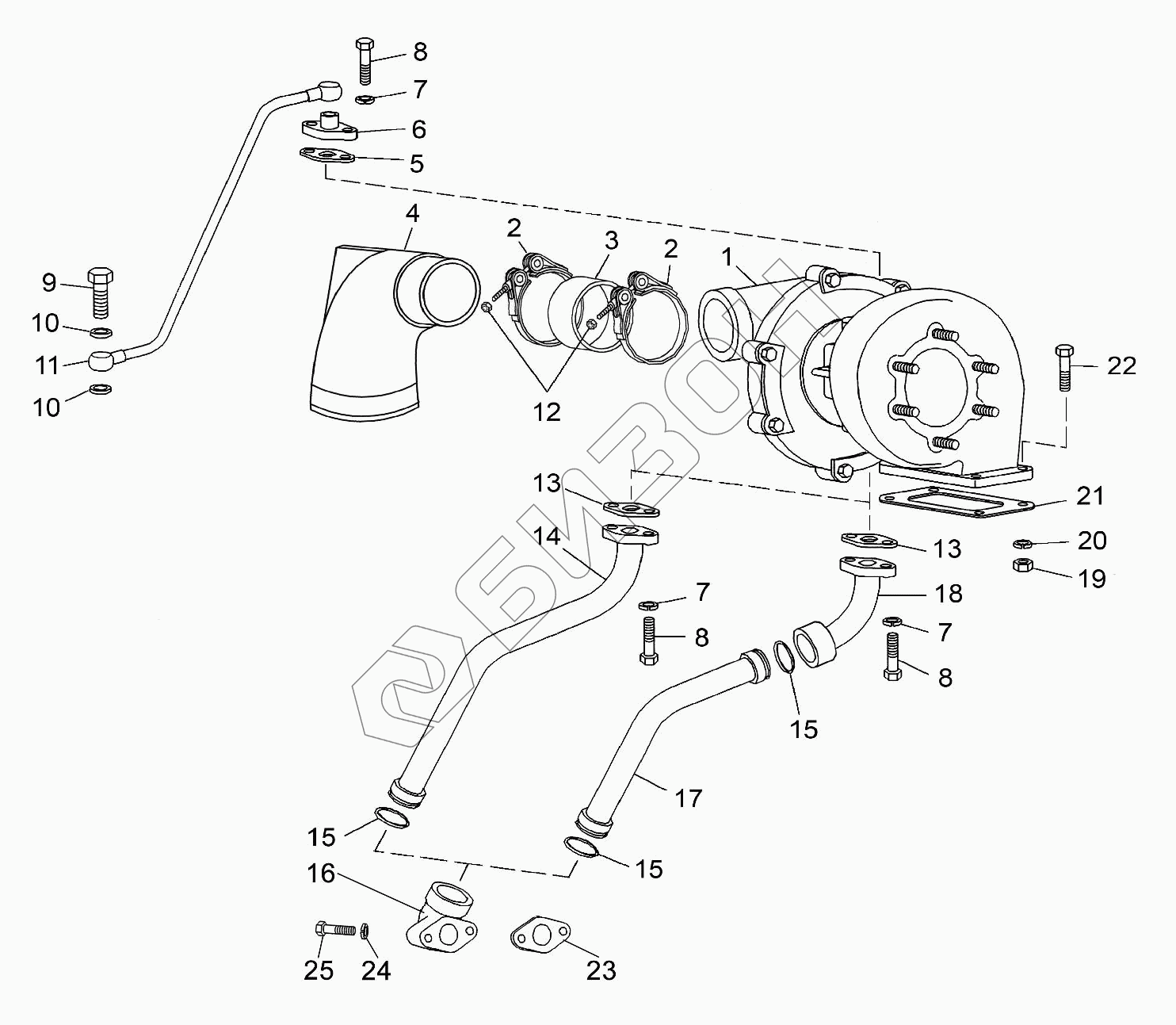

Графический каталог запасных частей к технике: ТМЗ-8486.10-02. Турбокомпрессор
1000.1118.010-05
1
5
6
7
7
7
8
8
8
9
10
10
11
13
13
14
15
15
15
16
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1000.1118.010-05 | 1000.1118.010-05 | Турбокомпрессор ТКР 100-05 |
Загрузка ...
|
|
| 1 | 8481.1118010 | Турбокомпрессор |
Загрузка ...
|
|
| 5 | 238Ф-1118225 | Прокладка |
Загрузка ...
|
|
| 6 | 238Ф-1118224 | Фланец подвода масла к турбокомпрессору |
Загрузка ...
|
|
| 7 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 8 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 9 | 310096-П29 | Болт М14х1,5х30 |
Загрузка ...
|
|
| 10 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 11 | 8486.1118220-10 | Трубка подвода масла |
Загрузка ...
|
|
| 13 | 8423.1118322 | Прокладка |
Загрузка ...
|
|
| 14 | 8486.1118230-10 | Трубка слива масла |
Загрузка ...
|
|
| 15 | 25 3111 6149 | Кольцо 030-036-36-2-5 |
Загрузка ...
|
|
| 16 | 8421.1118248 | Патрубок сливной нижний |
Загрузка ...
|
|
| 19 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 20 | 312300-П2 | Шайба 10,5 |
Загрузка ...
|
|
| 21 | 238Ф-1118158 | Прокладка |
Загрузка ...
|
|
| 22 | 201684-П29 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 23 | 8423.1118322 | Прокладка |
Загрузка ...
|
|
| 24 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 25 | 201469-П29 | Болт М8х1,25х55 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
