Графический каталог запасных частей к технике: ТМЗ-8486.10-02. Впускные коллекторы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
5
5
5
6
6
7
8
9
10
10
11
12
12
12
12
12
12
13
13
14
20
21

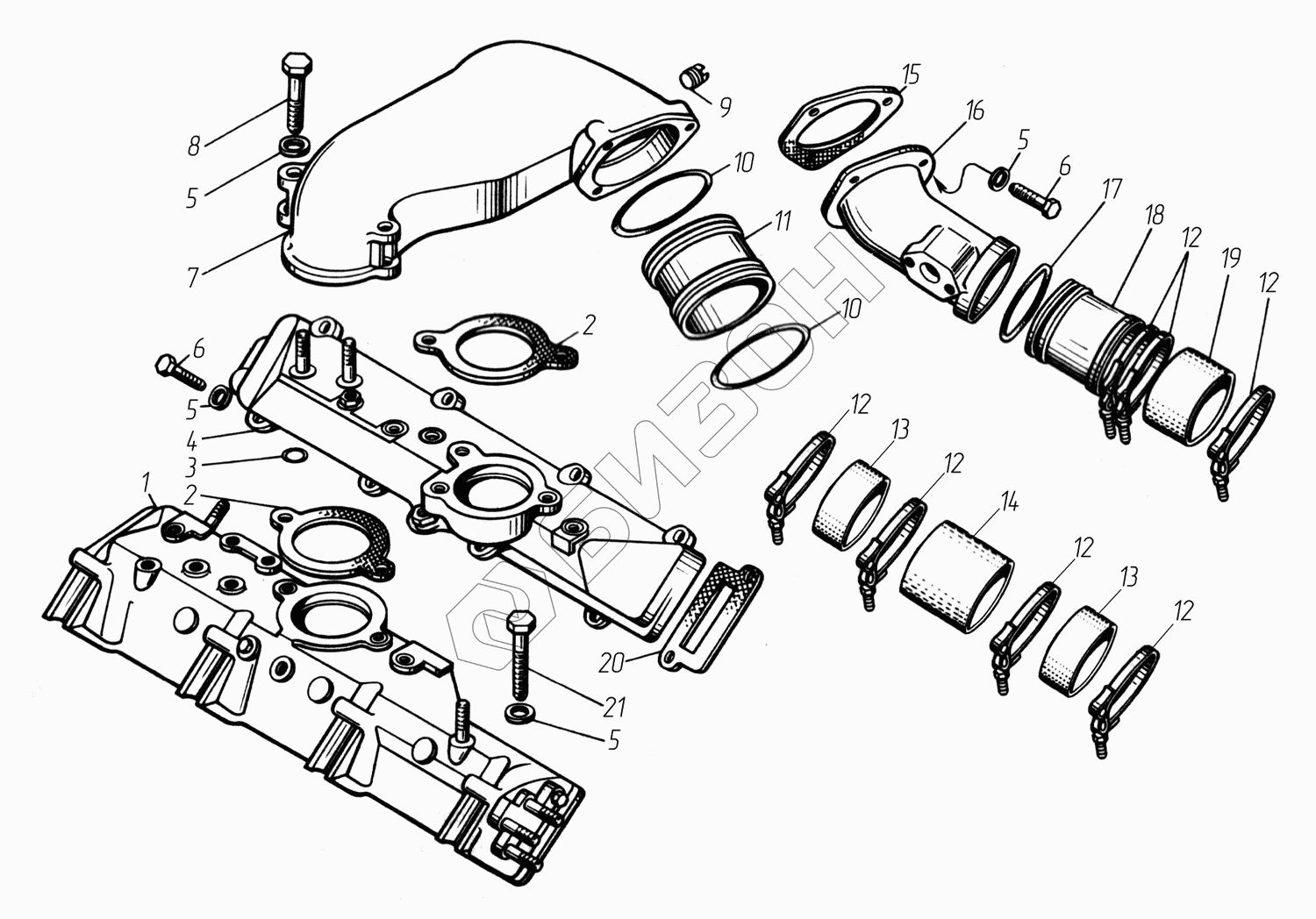

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 8482.1115014-01 Коллектор впускной левый в сборе
Загрузка ...
2 8424.1115036 Прокладка патрубка
Загрузка ...
3 201.1015624 Прокладка 16х22х2
Загрузка ...
4 842.1115012-10 Коллектор впускной правый в сборе
Загрузка ...
5 252006-П29 Шайба 10
Загрузка ...
6 201680-П29 Болт М10х1,25х35
Загрузка ...
7 8522.1115032 Патрубок соединительный
Загрузка ...
8 201688-П29 Болт М10х1,25х60
Загрузка ...
9 316105-П29 Пробка К1/8
Загрузка ...
10 25 3111 2299 Кольцо 108-115-46-2-1
Загрузка ...
11 8424.1115 158 Втулка
Загрузка ...
12 288 711 Хомут TORRO S70-90/12C7-W1
Загрузка ...
13 8424.1115048 Рукав 75-87,5х45-0,3(3)
Загрузка ...
14 8486.1115128-10 Втулка
Загрузка ...
20 840.1115026 Прокладка впускного коллектора
Загрузка ...
21 45 9328 1097 Болт М10х1,25х100
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
