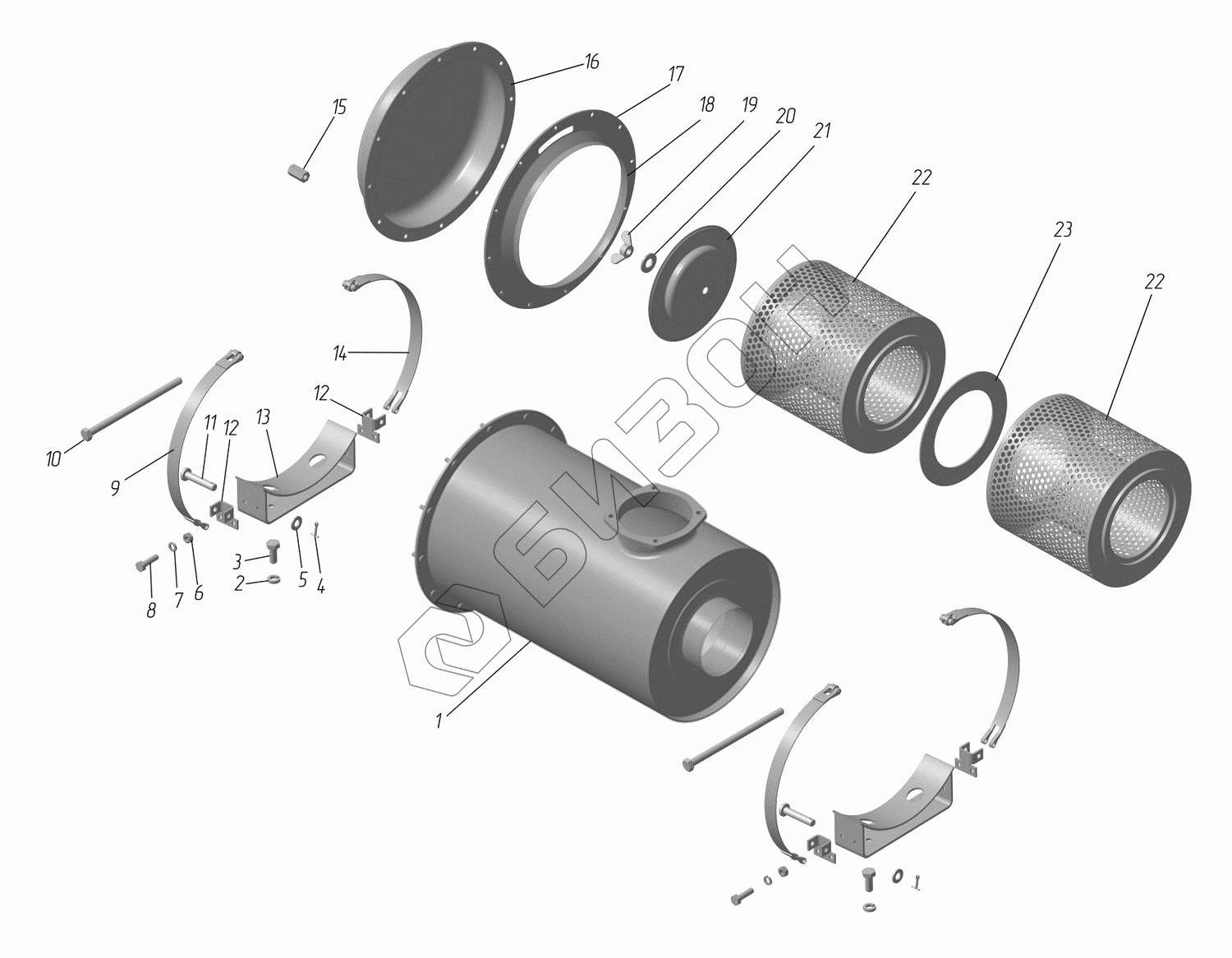

Графический каталог запасных частей к технике: ТМЗ-8486.10-03. Фильтр воздушный
7511.1109010-10
7511.1109010-10
8421.1109010
8421.1109010
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 7511.1109010-10 | 7511.1109010-10 | Фильтр воздушный (в сборе) |
Загрузка ...
|
|
| 8421.1109010 | 8421.1109010 | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 1 | 8421.1109048 | Корпус воздушного фильтра |
Загрузка ...
|
|
| 2 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 3 | 201767-П29 | Болт М10х1,25х25 |
Загрузка ...
|
|
| 4 | 258039-П29 | Шплинт 3,2х20.016 |
Загрузка ...
|
|
| 5 | 252006-П29 | Шайба 10 |
Загрузка ...
|
|
| 6 | 250510-П29 | Гайка М8 |
Загрузка ...
|
|
| 7 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 8 | 201460-П29 | Болт М8х30 |
Загрузка ...
|
|
| 9 | 8486.1109712-10 | Хомут левый в сборе |
Загрузка ...
|
|
| 10 | 8486.1109720-10 | Болт стяжной М10х158 |
Загрузка ...
|
|
| 11 | 260065-П29 | Палец 10х48 |
Загрузка ...
|
|
| 12 | 8486.1109704-10 | Кронштейн крепления хомута |
Загрузка ...
|
|
| 13 | 8486.1109492-10 | Кронштейн установки воздушного фильтра в сборе |
Загрузка ...
|
|
| 14 | 8486.1109706-10 | Хомут правый (в сборе) |
Загрузка ...
|
|
| 15 | 8421.1109458 | Гайка М8 |
Загрузка ...
|
|
| 16 | 8421.1109436 | Корпус бункера |
Загрузка ...
|
|
| 17 | 8421.1109030 | Прокладка бункера |
Загрузка ...
|
|
| 18 | 8421.1109442 | Направляющая бункера |
Загрузка ...
|
|
| 19 | 8421.1109576 | Гайка фильтрующего элемента |
Загрузка ...
|
|
| 20 | 8421.1109577 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 8421.1109099 | Держатель фильтрующего элемента |
Загрузка ...
|
|
| 22 | 8421.1109080 | Элемент фильтрующий в сборе |
Загрузка ...
|
|
| 23 | 8421.1109544 | Проставка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
