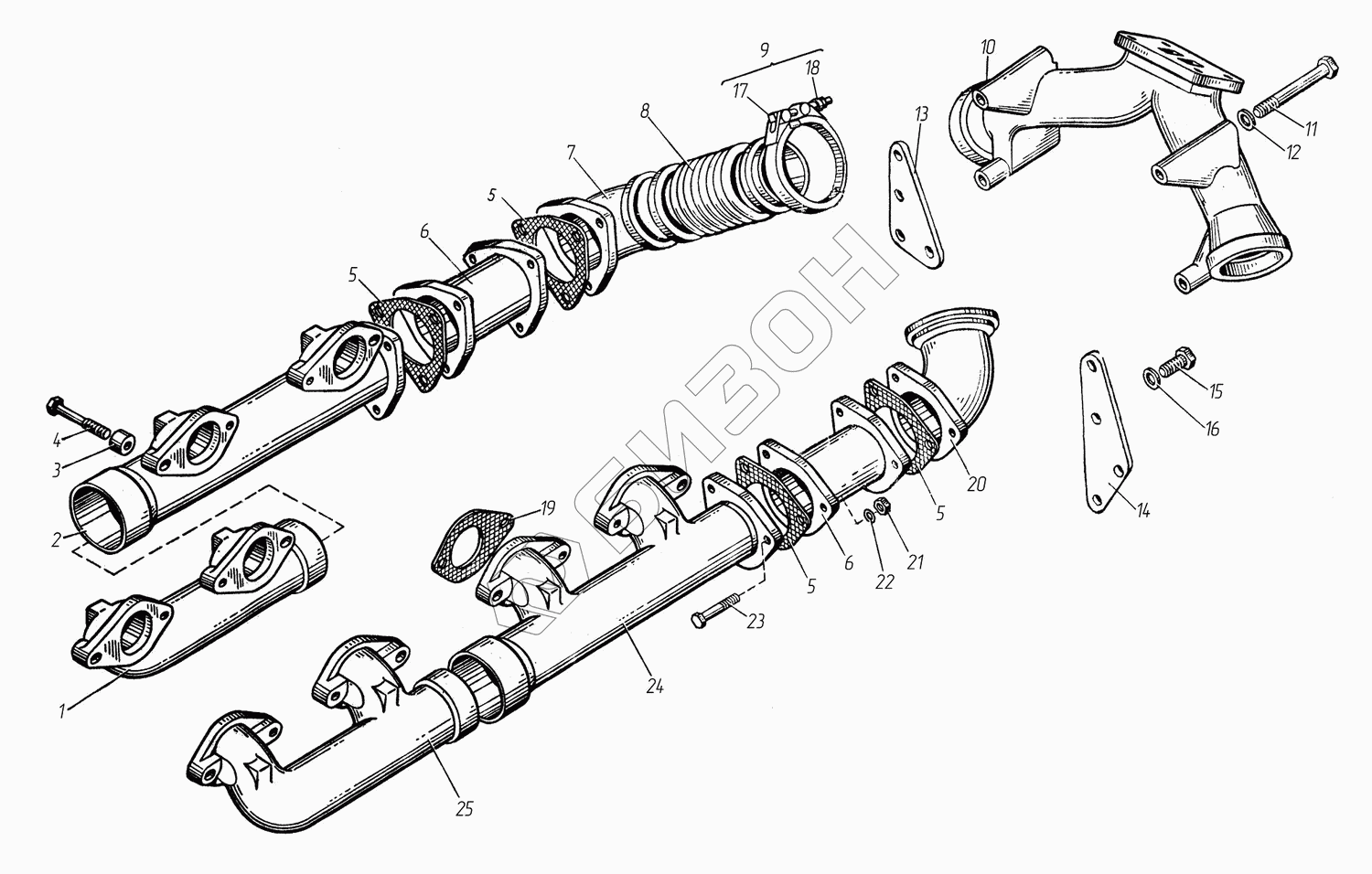

Графический каталог запасных частей к технике: ТМЗ-8486.10-03. Газопровод

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
5
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 8423.1008025 Коллектор выпускной передний правый
Загрузка ...
2 8423.1008029 Коллектор выпускной задний правый
Загрузка ...
3 240Н-1008510 Втулка
Загрузка ...
4 840.1008504 Болт М10х70
Загрузка ...
5 8421.1008045 Прокладка
Загрузка ...
6 8486.1008046-10 Труба
Загрузка ...
7 8423.1008042-10 Труба подводящая правая
Загрузка ...
8 8421.1008088-10 Сильфон газопровода
Загрузка ...
9 840.1008328 Хомут (в сборе)
Загрузка ...
10 8423.1008344-20 Патрубок соединительный
Загрузка ...
11 8423.1008504 Болт М12х1,25х125
Загрузка ...
12 252007-П29 Шайба 12
Загрузка ...
13 8486.1008355-10 Проставка
Загрузка ...
14 8486.1008354-10 Проставка
Загрузка ...
15 310067-П29 Болт М12х1,25х30
Загрузка ...
16 252137-П2 Шайба 12.ОТ
Загрузка ...
17 840.1008310 Болт хомута М6х76,5
Загрузка ...
18 250508-П5 Гайка М6
Загрузка ...
19 840.1008027 Прокладка выпускного коллектора
Загрузка ...
20 8423.1008043-10 Труба подводящая левая
Загрузка ...
21 250517-П5 Гайка М10х1,25
Загрузка ...
22 312300-П2 Шайба 10,5
Загрузка ...
23 201684-П29 Болт М10х1,25х45
Загрузка ...
24 8423.1008030 Коллектор выпускной задний левый
Загрузка ...
25 8423.1008026 Коллектор выпускной передний левый
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
