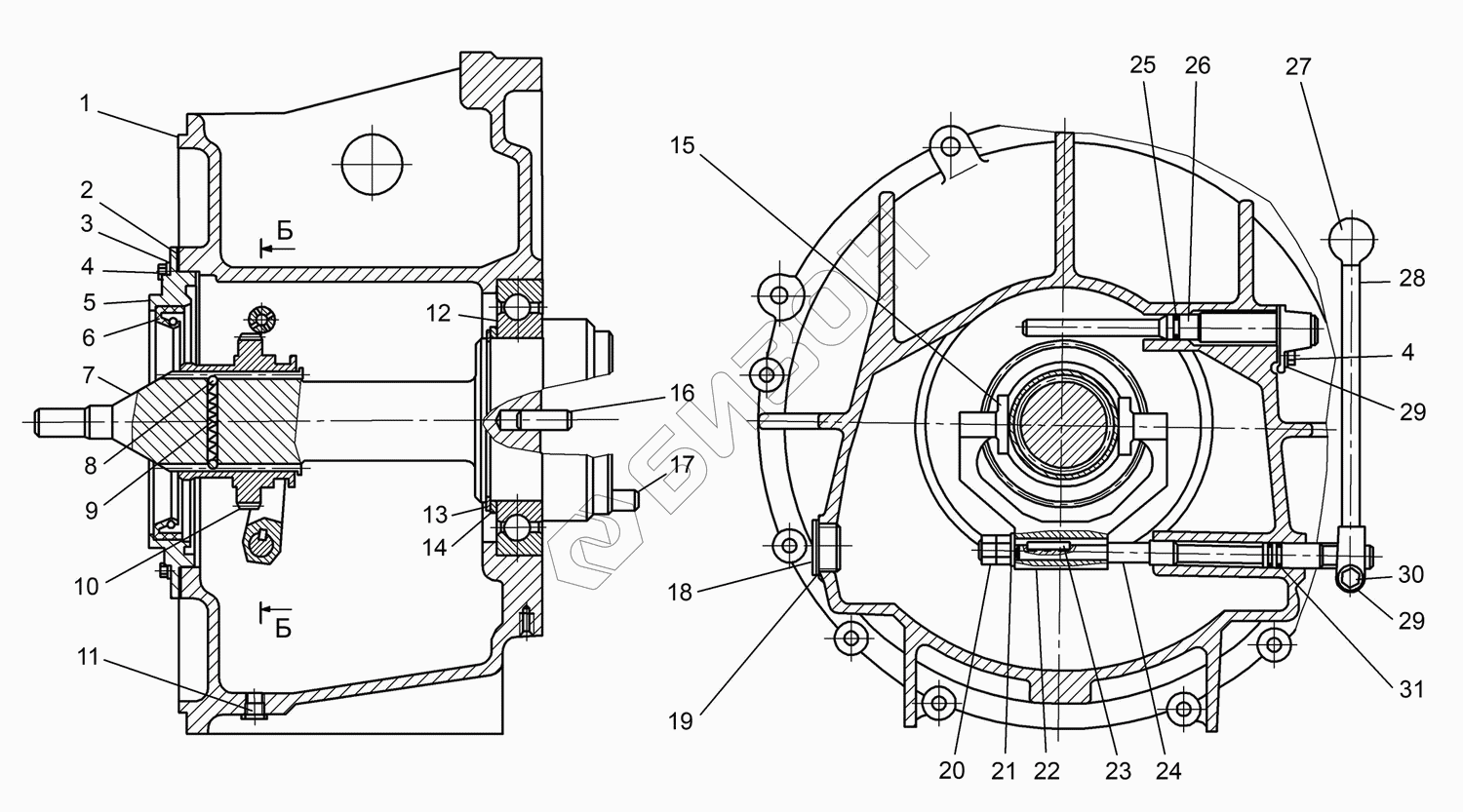

Графический каталог запасных частей к технике: ТМЗ-8486.10-03. Механизм отключения трансмиссии
8486.1605010-10
252139-П2
311423-П5
8486.1605200
252137-П2
8486.1605250
45 9318 1126
8486.1605020-10
8486.1605091
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8486.1605010-10 | 8486.1605010-10 | Механизм отключения трансмиссии в сборе |
Загрузка ...
|
|
| 252139-П2 | 252139-П2 | Шайба 16.ОТ |
Загрузка ...
|
|
| 311423-П5 | 311423-П5 | Гайка М16 |
Загрузка ...
|
|
| 8486.1605200 | 8486.1605200 | Шпилька |
Загрузка ...
|
|
| 252137-П2 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 8486.1605250 | 8486.1605250 | Болт |
Загрузка ...
|
|
| 45 9318 1126 | 45 9318 1126 | Болт М12х1,25-6gх40 |
Загрузка ...
|
|
| 8486.1605020-10 | 8486.1605020-10 | Вал |
Загрузка ...
|
|
| 8486.1605091 | 8486.1605091 | Форсунка с фланцем |
Загрузка ...
|
|
| 1 | 8486.1605050-10 | Корпус |
Загрузка ...
|
|
| 2 | 8486.1605058 | Прокладка крышки |
Загрузка ...
|
|
| 3 | 8486.1605059 | Шайба стопорная |
Загрузка ...
|
|
| 4 | 201497-П29 | Болт М10х25 |
Загрузка ...
|
|
| 5 | 8486.1605055 | Крышка |
Загрузка ...
|
|
| 6 | 8486.1605030 | Манжета с пружиной |
Загрузка ...
|
|
| 7 | 8486.1605015-10 | Вал с муфтой и подшипником |
Загрузка ...
|
|
| 8 | 46 9118 5560 | Шарик Б7.938-100 |
Загрузка ...
|
|
| 9 | 8486.1605025-10 | Пружина |
Загрузка ...
|
|
| 10 | 8486.1605022-10 | Полумуфта ведомая |
Загрузка ...
|
|
| 11 | 316121-П29 | Пробка К1/4 |
Загрузка ...
|
|
| 12 | 46 1214 347601 | Подшипник 228 |
Загрузка ...
|
|
| 13 | 8486.1605024 | Кольцо |
Загрузка ...
|
|
| 14 | 8486.1605023 | Кольцо |
Загрузка ...
|
|
| 15 | 8486.1605071 | Сухарь |
Загрузка ...
|
|
| 16 | 8486.1605050 | Штифт 20х40 |
Загрузка ...
|
|
| 17 | 8486.1605160 | Штифт 18х55 |
Загрузка ...
|
|
| 18 | 316162-П2 | Пробка М42х2 |
Загрузка ...
|
|
| 19 | 312659-П | Шайба 43 |
Загрузка ...
|
|
| 20 | 250553-П29 | Гайка М16х1,5 |
Загрузка ...
|
|
| 21 | 252017-П2 | Шайба 16 |
Загрузка ...
|
|
| 22 | 8486.1605070-10 | Вилка |
Загрузка ...
|
|
| 23 | 8486.1605072 | Шпонка призматическая |
Загрузка ...
|
|
| 24 | 8486.1605075-10 | Валик |
Загрузка ...
|
|
| 25 | 25 3111 2066 | Кольцо 018-022-25-2-1 |
Загрузка ...
|
|
| 26 | 8486.1605090 | Форсунка с пробкой и кольцом |
Загрузка ...
|
|
| 27 | Т25Б.37.160 | Рукоятка |
Загрузка ...
|
|
| 28 | 8486.1605080 | Рычаг |
Загрузка ...
|
|
| 29 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 30 | 201680-П29 | Болт М10х1,25х35 |
Загрузка ...
|
|
| 31 | 8486.1605076 | Кольцо 016-020-25-2-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
