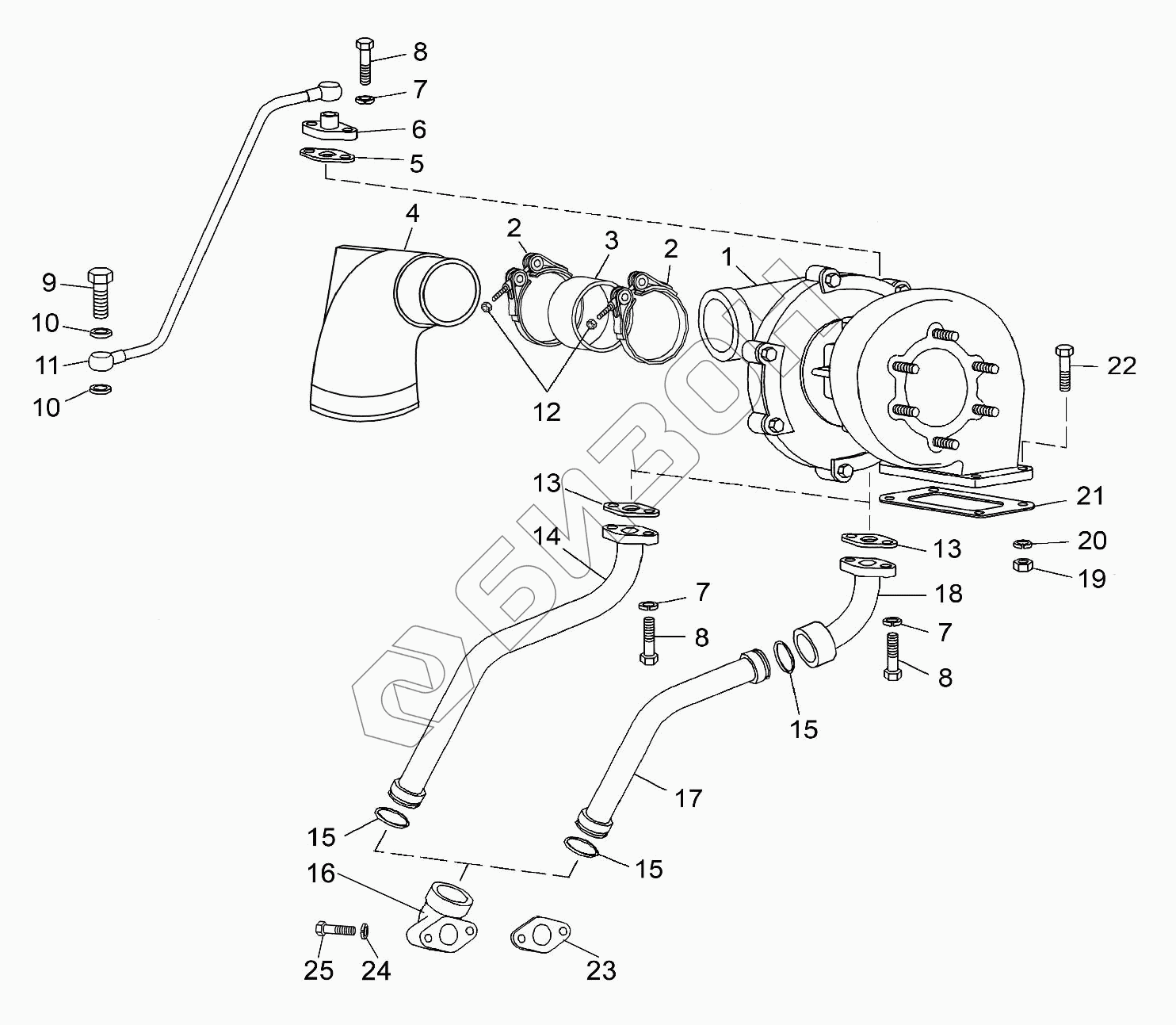

Графический каталог запасных частей к технике: ТМЗ-8486.10-03. Турбокомпрессор

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1000.1118.010-05
1
5
6
7
7
7
8
8
8
9
10
10
11
13
13
14
15
15
15
16
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
1000.1118.010-05 1000.1118.010-05 Турбокомпрессор ТКР 100-05
Загрузка ...
1 8481.1118010 Турбокомпрессор
Загрузка ...
5 238Ф-1118225 Прокладка
Загрузка ...
6 238Ф-1118224 Фланец подвода масла к турбокомпрессору
Загрузка ...
7 252136-П2 Шайба 10.ОТ
Загрузка ...
8 201497-П29 Болт М10х25
Загрузка ...
9 310096-П29 Болт М14х1,5х30
Загрузка ...
10 312326-П Прокладка 14х19х1,5
Загрузка ...
11 8486.1118220-10 Трубка подвода масла
Загрузка ...
13 8423.1118322 Прокладка
Загрузка ...
14 8486.1118230-10 Трубка слива масла
Загрузка ...
15 25 3111 6149 Кольцо 030-036-36-2-5
Загрузка ...
16 8421.1118248 Патрубок сливной нижний
Загрузка ...
19 250517-П29 Гайка М10х1,25-6Н
Загрузка ...
20 312300-П2 Шайба 10,5
Загрузка ...
21 238Ф-1118158 Прокладка
Загрузка ...
22 201684-П29 Болт М10х1,25х45
Загрузка ...
23 8423.1118322 Прокладка
Загрузка ...
24 252135-П2 Шайба 8.Т
Загрузка ...
25 201469-П29 Болт М8х1,25х55
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
