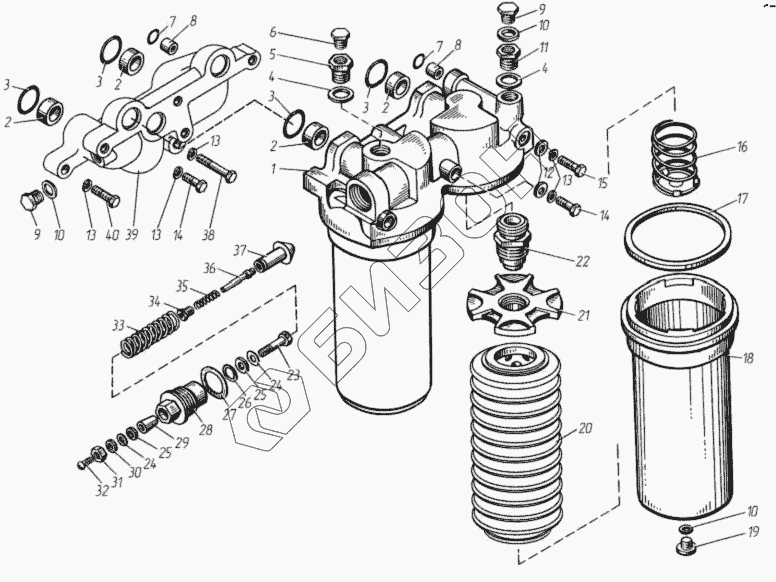

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Фильтр очистки масла
841.1012010
1
1
2
2
2
2
3
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
10
11
12
13
13
13
13
14
14
15
16
17
18
19
20
20
21
22
23
24
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 841.1012010 | 841.1012010 | Фильтр очистки масла (в сборе) |
Загрузка ...
|
|
| 1 | 841.1012015 | Корпус масляного фильтра (в сборе) |
Загрузка ...
|
|
| 1 | 841.1012020 | Корпус масляного фильтра |
Загрузка ...
|
|
| 2 | 840.1013630 | Втулка |
Загрузка ...
|
|
| 3 | 8423.1013149 | Кольцо O-R 33-3,5 FRM80 |
Загрузка ...
|
|
| 4 | 312630-П | Прокладка 20х24х1,5 |
Загрузка ...
|
|
| 5 | 316623-П29 | Ввертыш КГ 1/4 |
Загрузка ...
|
|
| 6 | 316121-П29 | Пробка К1/4 |
Загрузка ...
|
|
| 7 | 8424.1003063 | Кольцо О-R15-2,5 FRМ80 |
Загрузка ...
|
|
| 8 | 240-1011037 | Втулка |
Загрузка ...
|
|
| 9 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 10 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 11 | 316611-П29 | Ввертыш М14х1,5-6Н |
Загрузка ...
|
|
| 12 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 13 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 14 | 200393-П29 | Болт М12х1,25-6gх45 |
Загрузка ...
|
|
| 15 | 200413-П29 | Болт М12х1,25-6gх160 |
Загрузка ...
|
|
| 16 | 840.1012046-20 | Пружина колпака |
Загрузка ...
|
|
| 17 | 840.1012083-10 | Кольцо резиновое 125х4,5х4,5 |
Загрузка ...
|
|
| 18 | 840.1012078-10 | Колпак с фланцем (в сборе) |
Загрузка ...
|
|
| 19 | 316154-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 20 | 840.1012040-14 | Элемент фильтрующий (в сборе) |
Загрузка ...
|
|
| 20 | 840.1012039-14 | Элемент фильтрующий в упаковке |
Загрузка ...
|
|
| 21 | 840.1012051-11 | Крышка замковая |
Загрузка ...
|
|
| 22 | 840.1012127-10 | Штуцер корпуса фильтра |
Загрузка ...
|
|
| 23 | 840.1012294-10 | Контакт неподвижный |
Загрузка ...
|
|
| 24 | 312307-П29 | Шайба 10х16х0,3 |
Загрузка ...
|
|
| 25 | 312322-П | Шайба 10х16х3 |
Загрузка ...
|
|
| 26 | 312698-П29 | Шайба 19х25х0,8 |
Загрузка ...
|
|
| 27 | 312697-П | Прокладка 36х44х2 |
Загрузка ...
|
|
| 28 | 840.1012293-10 | Пробка перепускного клапана (в сборе) |
Загрузка ...
|
|
| 28 | 840.1012067-10 | Пробка перепускного клапана |
Загрузка ...
|
|
| 29 | 840.1012298-10 | Втулка уплотнительная |
Загрузка ...
|
|
| 30 | 252156-П2 | Шайба 10.Л |
Загрузка ...
|
|
| 31 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 32 | 220048-П29 | Винт М4-6gх6 |
Загрузка ...
|
|
| 33 | 840.1012058 | Пружина клапана |
Загрузка ...
|
|
| 34 | 840.1012059-10 | Штуцер клапана |
Загрузка ...
|
|
| 35 | 840.1012291-10 | Пружина сигнализатора |
Загрузка ...
|
|
| 36 | 840.1012292-10 | Контакт подвижный |
Загрузка ...
|
|
| 37 | 840.1012055-10 | Клапан перепускной |
Загрузка ...
|
|
| 38 | 200411-П29 | Болт 12х1,25-6gх140 |
Загрузка ...
|
|
| 39 | 8424.1012012-01 | Проставка масляного фильтра |
Загрузка ...
|
|
| 40 | 201573-П29 | Болт М12х1,25х60 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
