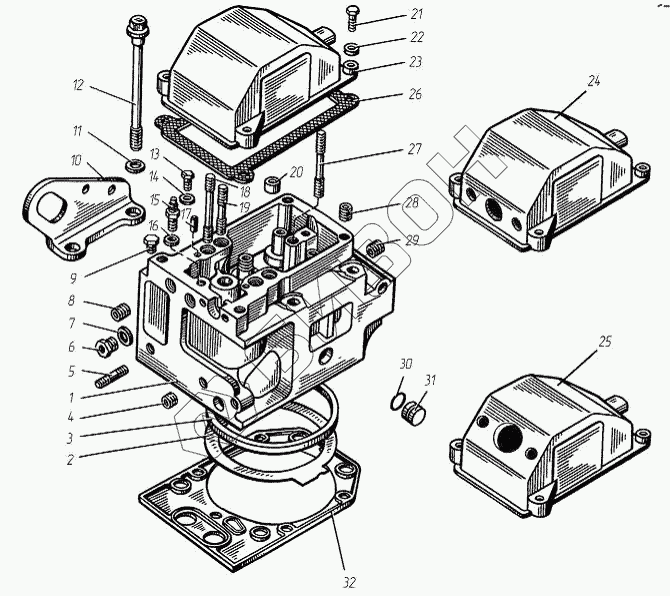

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Головка цилиндра

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
840.1003013-20
840.1003010-20
1
2
3
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
840.1003013-20 840.1003013-20 Головка цилиндра без клапанов для запасных частей
Загрузка ...
840.1003010-20 840.1003010-20 Головка цилиндра с клапанами
Загрузка ...
1 840.1003014-40 Головка цилиндра
Загрузка ...
2 840.1003212-30 Прокладка головки
Загрузка ...
3 840.1003466 Кольцо уплотнительное
Загрузка ...
4 316613-П29 Ввертыш М10х1,25-6Н-М 16х1,5-6gх26
Загрузка ...
6 316603-П29 Ввертыш М10х1-6Н-М16х1,5-6gх20,5
Загрузка ...
7 201-1015624 Шайба уплотнительная 16х22х2
Загрузка ...
8 316612-П29 Ввертыш М8-6Н-М14-6gх21
Загрузка ...
9 316121-П29 Пробка К1/4
Загрузка ...
10 841.1002350/351 Рым левый/правый
Загрузка ...
11 312693-П29 Шайба 16
Загрузка ...
12 840.1003016-01 Болт крепления головки цилиндра
Загрузка ...
13 201454-П29 Болт М8-6gх16
Загрузка ...
14 312638-П Шайба 8
Загрузка ...
15 840.1104918 Ниппель
Загрузка ...
16 312482-П34 Шайба 10
Загрузка ...
17 258639-П Штифт 6х16
Загрузка ...
18 310469-П2 Шпилька крепления оси коромысла М12х(1,75-6g)/(1,25-6g)х85
Загрузка ...
19 310470-П2 Шпилька крепления оси коромысла М12х(1,75-6g)/(1,25-6g)х55
Загрузка ...
20 840.1007095 Втулка-штифт
Загрузка ...
21 201464-П29 Болт М8х35
Загрузка ...
22 252005-П29 Шайба 8
Загрузка ...
23 840.1003264 Крышка головки цилиндра
Загрузка ...
24 8481.1003264 Крышка головки цилиндра
Загрузка ...
25 8463.1003264 Крышка головки цилиндра
Загрузка ...
26 840.1003270 Прокладка крышки головки цилиндра
Загрузка ...
27 310471-П2 Шпилька крепления скобы форсунки М10х(1,5-6g)/(1,25-6g)х63
Загрузка ...
28 316628-П29 Ввертыш М8-6Н-М14-6gх26
Загрузка ...
29 316627-П Ввертыш М10-6Н-М16х1.5-6gх26
Загрузка ...
30 238Н-1723031 Кольцо уплотнительное
Загрузка ...
31 840.1003436 Заглушка
Загрузка ...
32 840.1003213-02 Прокладка уплотнительная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
