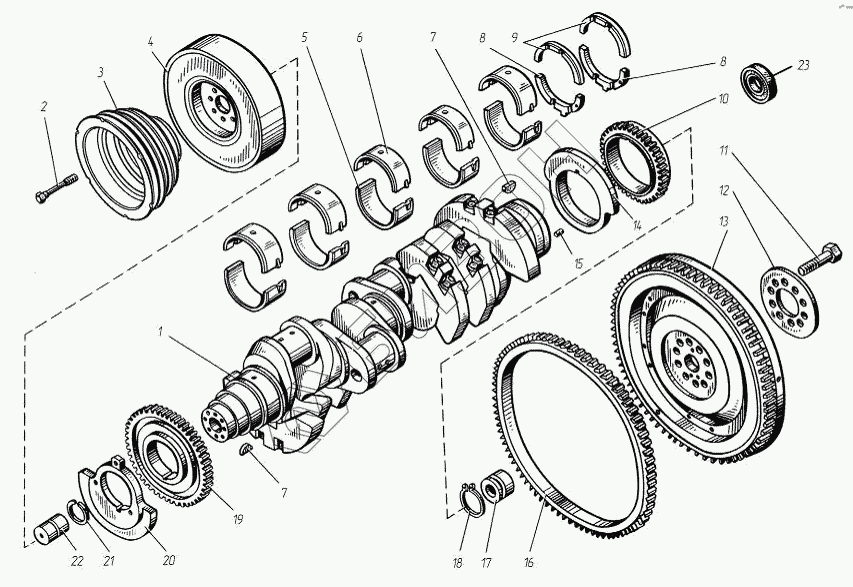

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Коленчатый вал и маховик
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1005010 | 8423.1005010 | Вал коленчатый в сборе с шестернями |
Загрузка ...
|
|
| 8423.1000107 | 8423.1000107 | Вал коленчатый с коренными и шатунными вкладышами, комплект |
Загрузка ...
|
|
| 842.1000102 | 842.1000102 | Вкладыши коренных подшипников, комплект |
Загрузка ...
|
|
| 1 | 842.1005015 | Вал коленчатый |
Загрузка ...
|
|
| 2 | 840.1005062 | Болт |
Загрузка ...
|
|
| 3 | 8486.1005061-40 | Шкив |
Загрузка ...
|
|
| 4 | 840.1005070-01 | Гаситель крутильныxколебаний |
Загрузка ...
|
|
| 5 | 840.1005171 | Вкладыш нижний |
Загрузка ...
|
|
| 6 | 840.1005170 | Вкладыш верхний |
Загрузка ...
|
|
| 7 | 4598246270 | Шпонка 8х11 сегментная |
Загрузка ...
|
|
| 8 | 840.1005194-10 | Полукольцо упорного подшипника нижнее |
Загрузка ...
|
|
| 9 | 840.1005193 | Полукольцо упорного подшипника верхнее |
Загрузка ...
|
|
| 10 | 840.1005030-01 | Шестерня распределительная |
Загрузка ...
|
|
| 11 | 840.1005023 | Болт |
Загрузка ...
|
|
| 12 | 840.1005128 | Пластина |
Загрузка ...
|
|
| 13 | 842.1005118-10 | Маховик |
Загрузка ...
|
|
| 13 | 8481.1005115-50 | Маховик |
Загрузка ...
|
|
| 14 | 8423.1005027 | Противовес задний |
Загрузка ...
|
|
| 15 | 313465-П | Штифт 10х40 |
Загрузка ...
|
|
| 16 | 842.1005125-20 | Обод зубчатый (входит в состав маховика) |
Загрузка ...
|
|
| 17 | 840.1005121-01 | Втулка установочная |
Загрузка ...
|
|
| 18 | 840.1005122 | Кольцо упорное |
Загрузка ...
|
|
| 19 | 841.1011240 | Шестерня привода масляного насоса |
Загрузка ...
|
|
| 20 | 8423.1005026 | Противовес передний |
Загрузка ...
|
|
| 21 | 840.1005526 | Кольцо упорное |
Загрузка ...
|
|
| 22 | 840.1005525 | Вставка коленчатого вала |
Загрузка ...
|
|
| 23 | 4512133873 | Подшипник 305 ГОСТ 8338-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
