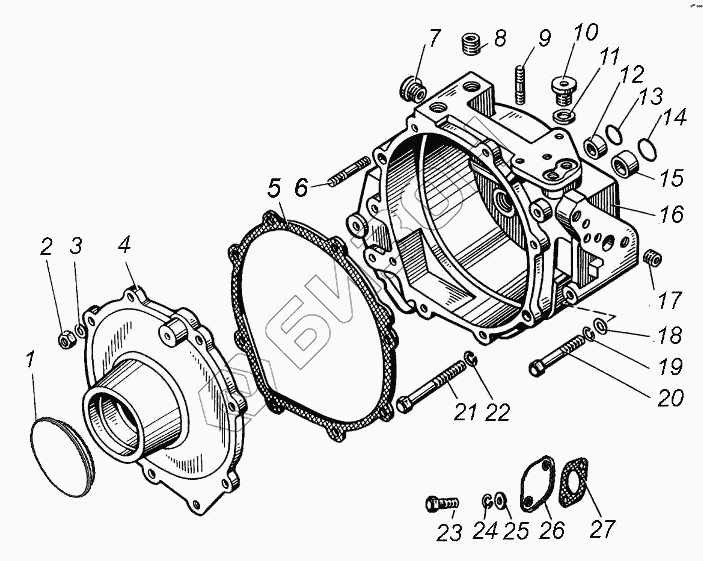

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Корпус-кронштейн
841.1318088
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 841.1318073 | 841.1318073 | Корпус с заглушкой |
Загрузка ...
|
|
| 841.1318088 | 841.1318088 | Корпус-кронштейн со шпильками и ввертышами |
Загрузка ...
|
|
| 1 | 841.1318900 | Заглушка |
Загрузка ...
|
|
| 2 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 3 | 252136-П2 | Шайба 10.ОТ |
Загрузка ...
|
|
| 4 | 841.1318076 | Корпус |
Загрузка ...
|
|
| 5 | 841.1318078 | Прокладка корпуса подшипников гидромуфты |
Загрузка ...
|
|
| 6 | 216554-П29 | Шпилька М10х(1,5-3n/1,25-6g)х28 |
Загрузка ...
|
|
| 7 | 316603-П29 | Ввертыш М10х1-6Н-М16х1,5-6gх20,5 |
Загрузка ...
|
|
| 8 | 316620-П29 | Ввертыш М10х1,25-6Н-М16х1,5-3nх18 |
Загрузка ...
|
|
| 9 | 216553-П29 | Шпилька М10х1,5х1,25х25 |
Загрузка ...
|
|
| 10 | 316106-П29 | Пробка М14х1,5-6g |
Загрузка ...
|
|
| 11 | 312326-П | Прокладка 14х19х1,5 |
Загрузка ...
|
|
| 12 | 841.1318290 | Втулка |
Загрузка ...
|
|
| 13 | 8424.1003063 | Кольцо О-R15-2,5 FRМ80 |
Загрузка ...
|
|
| 14 | 2531116149 | Кольцо 030-036-36-2-5 |
Загрузка ...
|
|
| 15 | 841.1318292 | Втулка |
Загрузка ...
|
|
| 16 | 841.1318090 | Корпус-кронштейн гидромуфты |
Загрузка ...
|
|
| 17 | 316601-П29 | Ввертыш М10х1,25-6H-М16х1,5-3nх16 |
Загрузка ...
|
|
| 18 | 252007-П29 | Шайба 12 |
Загрузка ...
|
|
| 19 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 20 | 200404-П29 | Болт М12х1,25-6gх95 |
Загрузка ...
|
|
| 21 | 200412-П29 | Болт М12х1,25х140 |
Загрузка ...
|
|
| 22 | 252137-П2 | Шайба 12.ОТ |
Загрузка ...
|
|
| 23 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 24 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 25 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 26 | 8486.1002400 | Заглушка |
Загрузка ...
|
|
| 27 | 201-1306075-А | Прокладка патрубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
