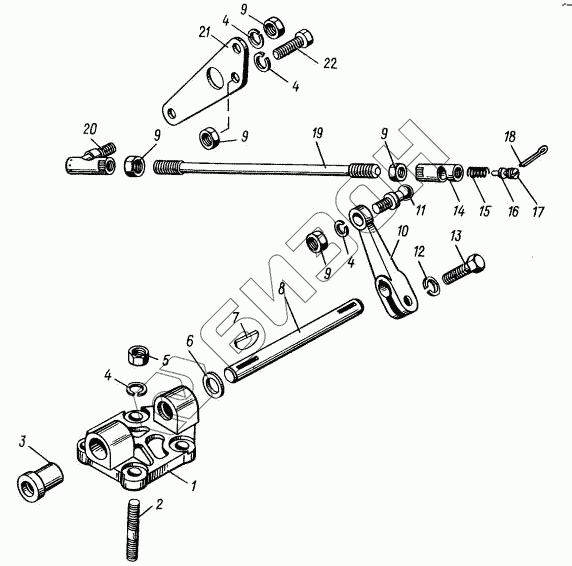

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Привод управления регулятором
1
2
3
4
4
4
4
5
6
7
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 8423.1108050-10 | 8423.1108050-10 | Тяга рычага управления регулятором в сборе |
Загрузка ...
|
|
| 1 | 8423.1108039 | Кронштейн вала привода |
Загрузка ...
|
|
| 2 | 216526-П29 | Шпилька М8х(1,25-3n/1-6g)х22 |
Загрузка ...
|
|
| 3 | 840.1108040 | Втулка |
Загрузка ...
|
|
| 4 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 5 | 250511-П29 | Гайка М8х1 |
Загрузка ...
|
|
| 6 | 312328-П29 | Шайба 12 |
Загрузка ...
|
|
| 7 | 4598246256 | Шпонка 3х5 |
Загрузка ...
|
|
| 8 | 8423.1108045 | Вал привода |
Загрузка ...
|
|
| 9 | 250510-П29 | Гайка М8 |
Загрузка ...
|
|
| 10 | 840.1108072 | Рычаг |
Загрузка ...
|
|
| 11 | 840.1108061 | Палец шаровой |
Загрузка ...
|
|
| 12 | 252134-П2 | Шайба 6.Т |
Загрузка ...
|
|
| 13 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 14 | 840.1108056 | Наконечник |
Загрузка ...
|
|
| 15 | 204.1108058 | Пружина наконечника |
Загрузка ...
|
|
| 16 | 204.1108059 | Сухарь наконечника |
Загрузка ...
|
|
| 17 | 204.1108060 | Пробка |
Загрузка ...
|
|
| 18 | 258003-П29 | Шплинт 1,5х20 |
Загрузка ...
|
|
| 19 | 8423.1108051 | Тяга привода |
Загрузка ...
|
|
| 20 | 840.1108054 | Наконечник |
Загрузка ...
|
|
| 21 | 8423.1108134-10 | Накладка рычага |
Загрузка ...
|
|
| 22 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
