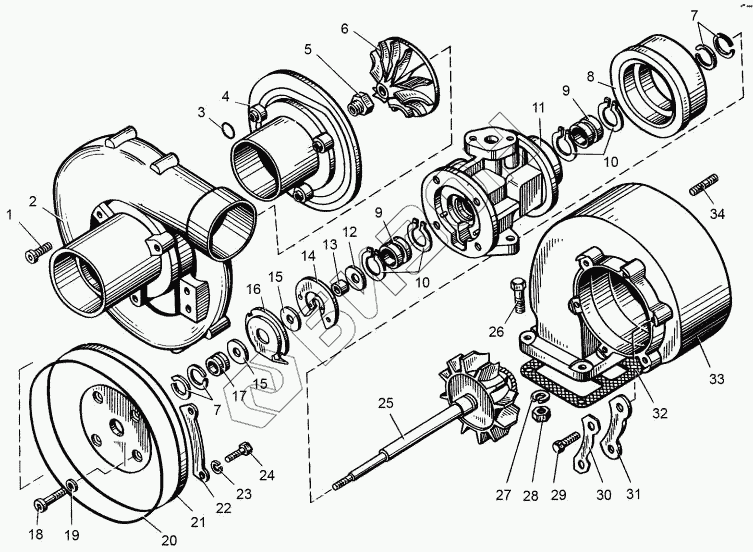

Графический каталог запасных частей к технике: ТМЗ-8486.10-04. Турбокомпрессор. Устройство
3990033091
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3990033091 | 3990033091 | Турбокомпрессор К-36-91-01 (К-36-4070 MNA/42.22) |
Загрузка ...
|
|
| 1 | 6111030870 | Винт |
Загрузка ...
|
|
| 2 | 3996723015 | Крышка корпуса |
Загрузка ...
|
|
| 3 | 6117405084 | Шайба |
Загрузка ...
|
|
| 4 | 3996723020 | Корпус компрессора |
Загрузка ...
|
|
| 5 | 3992662002 | Гайка |
Загрузка ...
|
|
| 6 | 3992902011 | Колесо компрессора |
Загрузка ...
|
|
| 7 | 3993100022 | Кольцо пружинное |
Загрузка ...
|
|
| 8 | 3992102012 | Тепловой экран |
Загрузка ...
|
|
| 9 | 3992331002 | Втулка подшипника |
Загрузка ...
|
|
| 10 | 3993401002 | Кольцо стопорное |
Загрузка ...
|
|
| 11 | 3996861002 | Корпус подшипников |
Загрузка ...
|
|
| 12 | 3992100050 | Маслоотражатель |
Загрузка ...
|
|
| 13 | 3992000900 | Втулка распорная |
Загрузка ...
|
|
| 14 | 3993231002 | Фланец упорный |
Загрузка ...
|
|
| 15 | 3992002012 | Кольцо упорное |
Загрузка ...
|
|
| 16 | 3994801003 | Экран маслосбрасывающий |
Загрузка ...
|
|
| 17 | 3992430012 | Втулка уплотнительная |
Загрузка ...
|
|
| 18 | 3992200000 | Винт |
Загрузка ...
|
|
| 19 | 3992001005 | Шайба |
Загрузка ...
|
|
| 20 | 3994500012 | Кольцо уплотнительное |
Загрузка ...
|
|
| 21 | 3992134002 | Крышка корпуса подшипника |
Загрузка ...
|
|
| 22 | 3993101012 | Пластина упорная |
Загрузка ...
|
|
| 23 | 6117405082 | Шайба |
Загрузка ...
|
|
| 24 | 6111036183 | Болт |
Загрузка ...
|
|
| 25 | 3991122004 | Ротор |
Загрузка ...
|
|
| 26 | 201684-П29 | Болт М10х1,25х45 |
Загрузка ...
|
|
| 27 | 312300-П2 | Шайба 10,5 |
Загрузка ...
|
|
| 28 | 250517-П29 | Гайка М10х1,25-6Н |
Загрузка ...
|
|
| 29 | 6111030873 | Болт |
Загрузка ...
|
|
| 30 | 3994001022 | Пластина упорная |
Загрузка ...
|
|
| 31 | 3993201022 | Пластина упорная |
Загрузка ...
|
|
| 32 | 238Ф-1118158 | Прокладка |
Загрузка ...
|
|
| 33 | 3996923511 | Корпус турбины |
Загрузка ...
|
|
| 34 | 310437-П | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
