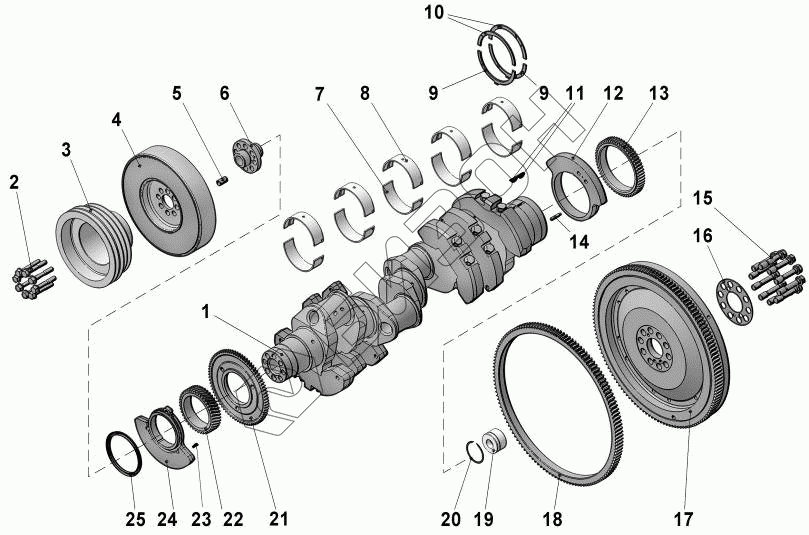

Графический каталог запасных частей к технике: ТМЗ-8492.10-033. Коленчатый вал и маховик
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 849.1005010 | 849.1005010 | Вал коленчатый в сборе с шестернями и противовесами |
Загрузка ...
|
|
| 1 | 846.1005015 | Вал коленчатый |
Загрузка ...
|
|
| 2 | 846.1005062-10 | Болт крепления шкива |
Загрузка ...
|
|
| 3 | 8437.1005061 | Шкив |
Загрузка ...
|
|
| 4 | 840.1005070-01 | Гаситель крутильныxколебаний |
Загрузка ...
|
|
| - | 846.1005524 | Проставка со втулкой установочной в сборе |
Загрузка ...
|
|
| 5 | 240.1005536 | Втулка установочная |
Загрузка ...
|
|
| 6 | 846.1005525 | Проставка |
Загрузка ...
|
|
| 7 | 840.1005171 | Вкладыш нижний |
Загрузка ...
|
|
| 8 | 840.1005170 | Вкладыш верхний |
Загрузка ...
|
|
| 9 | 840.1005194-10 | Полукольцо упорного подшипника нижнее |
Загрузка ...
|
|
| 10 | 840.1005193 | Полукольцо упорного подшипника верхнее |
Загрузка ...
|
|
| 11 | 45 9824 6270 | Шпонка сегментная 8х11 |
Загрузка ...
|
|
| 12 | 846.1005027 | Противовес задний |
Загрузка ...
|
|
| 13 | 840.1005030-01 | Шестерня распределительная |
Загрузка ...
|
|
| 14 | 313465-П | Штифт 10х40 |
Загрузка ...
|
|
| 15 | 840.1005023 | Болт |
Загрузка ...
|
|
| 16 | 8421.1005128-10 | Пластина |
Загрузка ...
|
|
| 17 | 8531.1005115 | Маховик |
Загрузка ...
|
|
| 18 | 842.1005125-20 | Обод зубчатый (входит в состав маховика) |
Загрузка ...
|
|
| 19 | 8531.1005121 | Втулка установочная |
Загрузка ...
|
|
| 20 | 840.1005122 | Кольцо упорное |
Загрузка ...
|
|
| 21 | 849.1011240 | Шестерня ведущая привода масляного насоса |
Загрузка ...
|
|
| 22 | 846.1029401 | Шестерня ведущая |
Загрузка ...
|
|
| 23 | 45 9824 6266 | Шпонка |
Загрузка ...
|
|
| 24 | 846.1005026 | Противовес передний |
Загрузка ...
|
|
| 25 | 850.1005043 | Маслоотражатель передний |
Загрузка ...
|
|
| 842.1000102 | 842.1000102 | Вкладыши коренных подшипников, комплект |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
