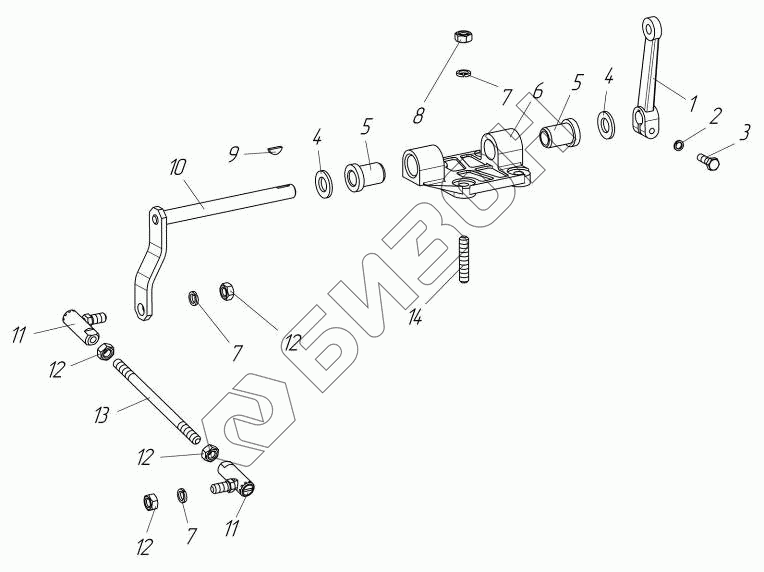

Графический каталог запасных частей к технике: ТМЗ-8492.10-033. Привод управления регулятором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
5
5
6
7
7
7
8
9
10
11
11
12
12
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
8423.1108038 8423.1108038 Кронштейн вала привода с втулками
Загрузка ...
849.1108050 849.1108050 Тяга с наконечниками
Загрузка ...
1 840.1108072 Рычаг
Загрузка ...
2 252134-П2 Шайба 6.Т
Загрузка ...
3 201422-П29 Болт М6х25
Загрузка ...
4 312328-П29 Шайба 12
Загрузка ...
5 840.1108040 Втулка
Загрузка ...
6 8423.1108039 Кронштейн вала привода
Загрузка ...
7 252135-П2 Шайба 8.Т
Загрузка ...
8 250511-П29 Гайка М8х1
Загрузка ...
9 45 9824 6256 Шпонка сегментная
Загрузка ...
10 849.1108044 Вал с рычагом
Загрузка ...
11 840.1108054 Наконечник
Загрузка ...
12 250510-П29 Гайка М8
Загрузка ...
13 849.1108051 Тяга рычага
Загрузка ...
14 216526-П29 Шпилька М8х(1,25-3n/1-6g)х22
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
