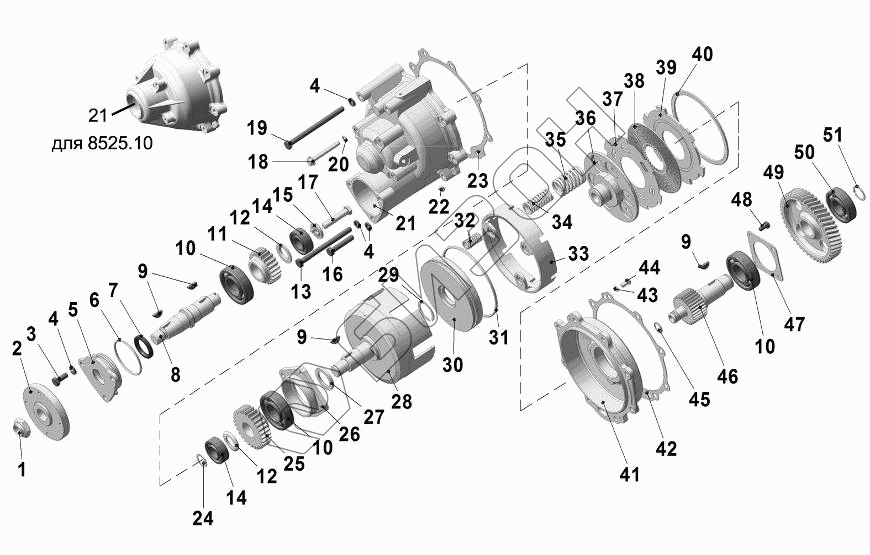

Графический каталог запасных частей к технике: ТМЗ-8492.10-033. Привод вентилятора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
5
6
7
8
9
9
9
10
10
10
11
12
12
13
14
14
14
15
16
17
18
19
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
Позиция на иллюстрации Заводской номер детали Название детали Цена
- 8437.1308011 Привод вентилятора
Загрузка ...
- 849.1308011-01 Привод вентилятора
Загрузка ...
1 311413-П29 Гайка М24x2-6Н
Загрузка ...
2 8437.1308652 Ступица вентилятора
Загрузка ...
3 201676-П29 Болт М10х1,25х25
Загрузка ...
4 252136-П2 Шайба 10.ОТ
Загрузка ...
5 850.1308676-20 Корпус заднего подшипника
Загрузка ...
6 25 3111 2192 Кольцо 080-086-36-2-5
Загрузка ...
7 410780 Манжета BAUM 3SLX7 35-55-7
Загрузка ...
8 849.1308308 Вал вентилятора
Загрузка ...
9 45 9824 6266 Шпонка
Загрузка ...
10 46 1213 4189 Подшипник 307 ГОСТ 8338-75
Загрузка ...
11 849.1308306 Шестерня ведомая
Загрузка ...
12 849.1308642 Кольцо упорное
Загрузка ...
13 200471-П29 Болт М10х1,25-6gх140
Загрузка ...
14 NJ 2205 Подшипник NJ 2205 (импортный)
Загрузка ...
15 849.1308322 Шайба упорная
Загрузка ...
16 201687-П29 Болт М10х1,25-6gх55
Загрузка ...
17 45 9348 6127 Болт М12х1,25-6gх60
Загрузка ...
18 310087-П29 Болт М8-6gx70
Загрузка ...
19 200470-П29 Болт М10х1,25-6gx130
Загрузка ...
21 849.1308102 Корпус привода
Загрузка ...
22 236-1308780 Дроссель
Загрузка ...
23 850.1308108 Прокладка корпуса
Загрузка ...
24 Кольцо В25 Кольцо В25
Загрузка ...
25 849.1308304 Шестерня ведущая
Загрузка ...
26 849.1308107 Фланец упорный
Загрузка ...
27 849.1308055 Кольцо дистанционное
Загрузка ...
28 849.1308050-01 Вал ведомый
Загрузка ...
29 850.1308089 Кольцо В40
Загрузка ...
30 850.1308606 Поршень
Загрузка ...
31 25 3111 6312 Кольцо 145-155-46-2-5
Загрузка ...
32 850.1308635 Пружина
Загрузка ...
33 850.1308634 Упор поршня
Загрузка ...
34 850.1308620 Пружина
Загрузка ...
35 850.1308618 Пружина
Загрузка ...
36 850.1308616-11 Обойма нажимная
Загрузка ...
37 850.1308632 Диск ведомый
Загрузка ...
38 850.1308630 Диск ведущий
Загрузка ...
39 850.1308670 Диск опорный
Загрузка ...
40 850.1308678 Кольцо В160
Загрузка ...
41 850.1308672 Корпус переднего подшипника
Загрузка ...
42 850.1308674 Прокладка корпуса переднего подшипника
Загрузка ...
43 252154-П2 Шайба 6.Л
Загрузка ...
44 220105-П29 Винт М6-6gх16
Загрузка ...
45 240Н-1118106 Кольцо уплотнительное
Загрузка ...
46 850.1308650-01 Вал ведущий
Загрузка ...
47 850.1308658 Фланец подшипника
Загрузка ...
48 201454-П29 Болт М8-6gх16
Загрузка ...
49 850.1308104 Шестерня
Загрузка ...
50 45 1213 4026 Подшипник 306 ГОСТ 8338-75
Загрузка ...
51 240-1005089-А Кольцо Б30
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
