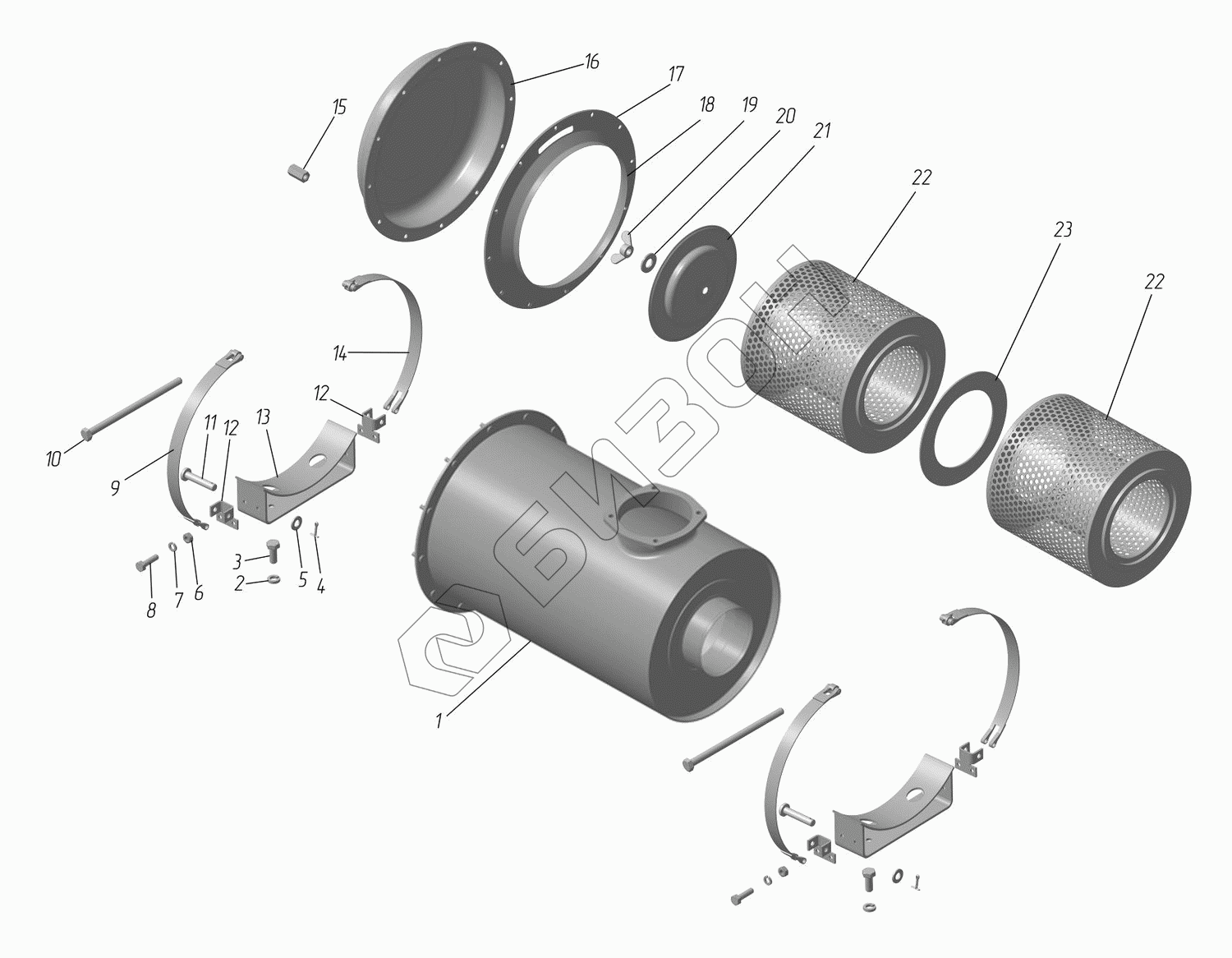

Графический каталог запасных частей к технике: ТМЗ-85226.10. Фильтр воздушный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
7511.1109010-10
8421.1109010
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
Позиция на иллюстрации Заводской номер детали Название детали Цена
7511.1109010-10 7511.1109010-10 Фильтр воздушный (в сборе)
Загрузка ...
8421.1109010 8421.1109010 Фильтр воздушный в сборе
Загрузка ...
1 8421.1109048 Корпус воздушного фильтра
Загрузка ...
2 252136-П2 Шайба 10.ОТ
Загрузка ...
3 201767-П29 Болт М10х1,25х25
Загрузка ...
4 258039-П29 Шплинт 3,2х20.016
Загрузка ...
5 252006-П29 Шайба 10
Загрузка ...
6 250510-П29 Гайка М8
Загрузка ...
7 252135-П2 Шайба 8.Т
Загрузка ...
8 201460-П29 Болт М8х30
Загрузка ...
9 8486.1109712-10 Хомут левый в сборе
Загрузка ...
10 8486.1109720-10 Болт стяжной М10х158
Загрузка ...
11 260065-П29 Палец 10х48
Загрузка ...
12 8486.1109704-10 Кронштейн крепления хомута
Загрузка ...
13 8486.1109492-10 Кронштейн установки воздушного фильтра в сборе
Загрузка ...
14 8486.1109706-10 Хомут правый (в сборе)
Загрузка ...
15 8421.1109458 Гайка М8
Загрузка ...
16 8421.1109436 Корпус бункера
Загрузка ...
17 8421.1109030 Прокладка бункера
Загрузка ...
18 8421.1109442 Направляющая бункера
Загрузка ...
19 8421.1109576 Гайка фильтрующего элемента
Загрузка ...
20 8421.1109577 Кольцо уплотнительное
Загрузка ...
21 8421.1109099 Держатель фильтрующего элемента
Загрузка ...
22 8421.1109080 Элемент фильтрующий в сборе
Загрузка ...
23 8421.1109544 Проставка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
