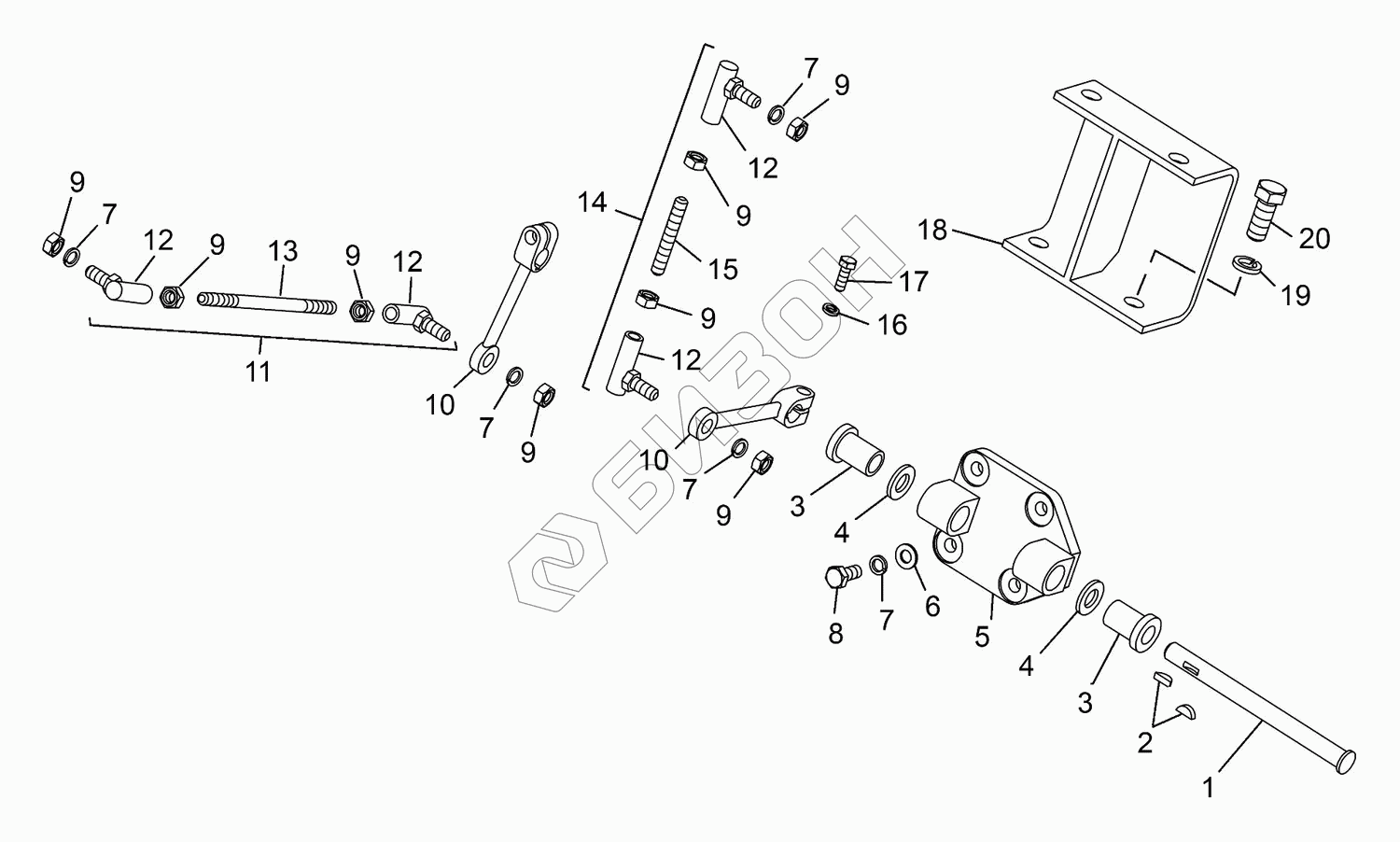

Графический каталог запасных частей к технике: ТМЗ-85226.10. Привод управления регулятором 2
1
2
3
3
4
4
5
6
7
7
7
7
7
8
9
9
9
9
9
9
9
9
10
10
11
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 8481.1108045 | Вал привода управления регулятором |
Загрузка ...
|
|
| 2 | 45 9824 6256 | Шпонка сегментная 3х5 |
Загрузка ...
|
|
| 3 | 840.1108040 | Втулка |
Загрузка ...
|
|
| 4 | 312328-П29 | Шайба 12 |
Загрузка ...
|
|
| 5 | 8423.1108039 | Кронштейн вала привода |
Загрузка ...
|
|
| 6 | 252005-П29 | Шайба 8 |
Загрузка ...
|
|
| 7 | 252135-П2 | Шайба 8.Т |
Загрузка ...
|
|
| 8 | 201456-П29 | Болт М8х20 |
Загрузка ...
|
|
| 9 | 250510-П29 | Гайка М8 |
Загрузка ...
|
|
| 10 | 840.1108072 | Рычаг |
Загрузка ...
|
|
| 11 | 8481.1108350-10 | Тяга рычага управления регулятором с наконечниками |
Загрузка ...
|
|
| 12 | 840.1108054 | Наконечник |
Загрузка ...
|
|
| 13 | 8481.1108351-10 | Тяга рычага |
Загрузка ...
|
|
| 14 | 8481.1108360-10 | Тяга рычага пневмопривода с наконечниками |
Загрузка ...
|
|
| 15 | 8481.1108361-10 | Тяга рычага |
Загрузка ...
|
|
| 16 | 201422-П29 | Болт М6х25 |
Загрузка ...
|
|
| 17 | 252134-П | Шайба 6.Т |
Загрузка ...
|
|
| 18 | 8481.1108330-10 | Кронштейн |
Загрузка ...
|
|
| 19 | 201563-П29 | Болт М12х1,25х30 |
Загрузка ...
|
|
| 20 | 252137-П29 | Шайба 12.ОТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
